Схемы разрезки наружных стен панельных зданий:
а _ однорядная, б — двутавровая, в — Ш-образная, г — Т-образная, д — вертикальная, е _ плетенка, ж — ленточная (горизонтальная), з — крестообразная с проемом, и — двухрядная
Билет 10
Комбинированные системы. Конструктивные решения. Требования к ним.

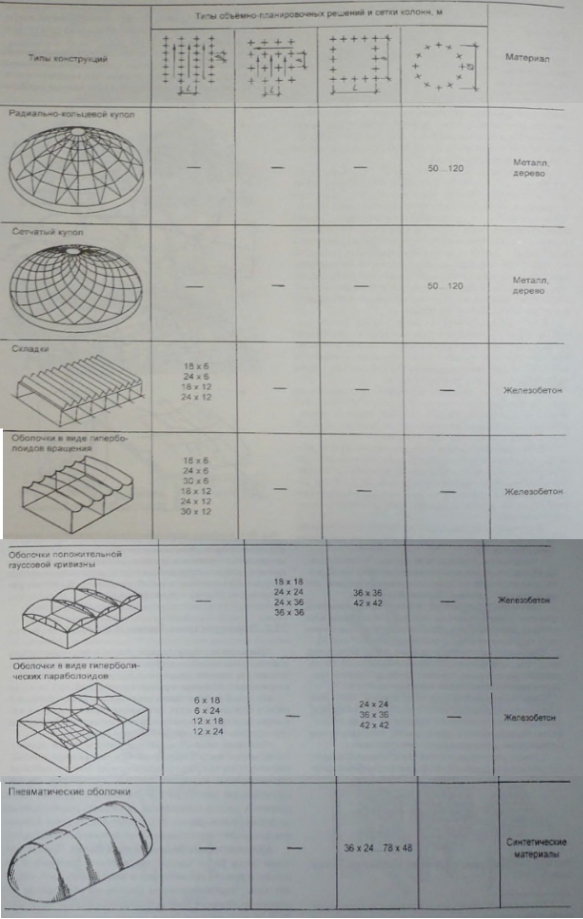

Тонкостенные пространственные конструкции покрытий – своды, купола, складки, оболочки (дать определения, пояснить геометрическую схему (размеры) в зависимости от материала)
Тонкостенными пространственными конструкциями называют такие конструкции, пространственная форма которых обеспечивает их жесткость и устойчивость, что позволяет их толщину доводить до минимальных размеров.

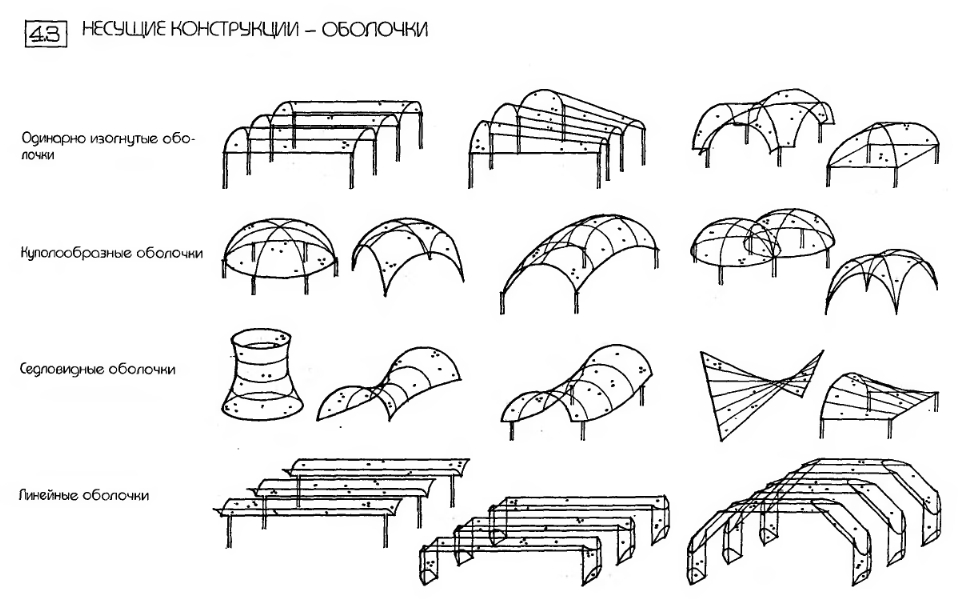

Оболочки - геометрические тела, ограниченные криволинейными поверхностями, расстояния между которыми малы по сравнению с другими их размерами. Формы разных видов оболочек различаются гауссовой кривизной. Помимо гауссовой кривизны различаются оболочки и по способу их геометрического формообразования: способ переноса и способ вращения. (Способ переноса заключается в переносе образующей линии, прямолинейной или криволинейной, вдоль направляющей линии, лежащей в плоскости, перпендикулярной плоскости образующей. Другой способ состоит Аиз вращения образующей вокруг некоторой оси, лежащей в ее плоскости. При этом некоторые поверхности, как, например, цилиндрическая круговая поверхность и поверхность гиперболического параболоида (гипара), могут формироваться как по способу переноса, так и по способу вращения )

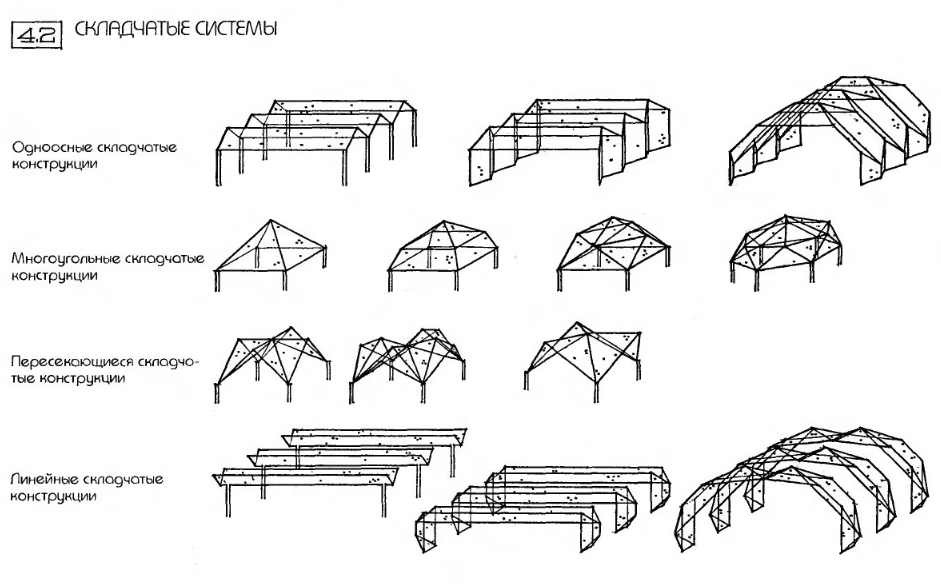

Складки
- в отличие от оболочек формируются из
тонкостенных плоских элементов, жестко
скрепленных между собой под различными
углами.
Свод — тип перекрытия или покрытия сооружений, конструкция, которая образуется выпуклой криволинейной поверхностью.
Своды позволяют перекрывать значительные пространства без дополнительных промежуточных опор, используются преимущественно в круглых, многоугольных или эллиптических в плане помещениях.
цилиндрический, цилиндрический на распалубках, крестовый, свод на нервюрах, сомкнутый свод
Купол - пространственная несущая конструкция покрытия, по форме близкая к полусфере или другой поверхности вращения кривой (эллипса, параболы и т. п.). Купольные конструкции перекрывают преимущественно круглые, многоугольные, эллиптические в плане помещения и позволяют перекрывать значительные пространства без дополнительных промежуточных опор. Образующими формами служат различные кривые, выпуклые вверх. От вертикальной нагрузки в купольных конструкциях возникают усилия сжатия, а также горизонтальный распор на опорах.
Поясной купол
Купол-луковица
Овальный купол
Полигональный купол
Парусный купол
Купол-блюдце
Купол-зонтик
Билет 11.
Лестницы в общественных зданиях. Виды, конструктивные решения, требования.
Виды:
Параданя лестница
Всегда открытая, не ограниченная несущими стенами
Вспомогательные
Спрятаны от взора посетителей, минимальных размеров, могут быть в несущих стенах
Эвакуационные
Минимально-достаточный размер, как в жилых зданиях, с лестнечной клеткой, в несущих стенах
Размеры лестничных пролётов
Шир марша 1,6 – 2,4
Проступь 30
Подступёнок 15
Высота ограждения 0,9 – 1 м
По форме: 2х, 4х …… маршевые
В марше может быть не больше 16 ступеней
Не допускаются винтовые лестницы
