Р ис. 6. Здание с неполным кар­касом: 1-несущая стена; 2-внутренняя колонна; 3- ригель; 4 - перекрытие Билет 4.

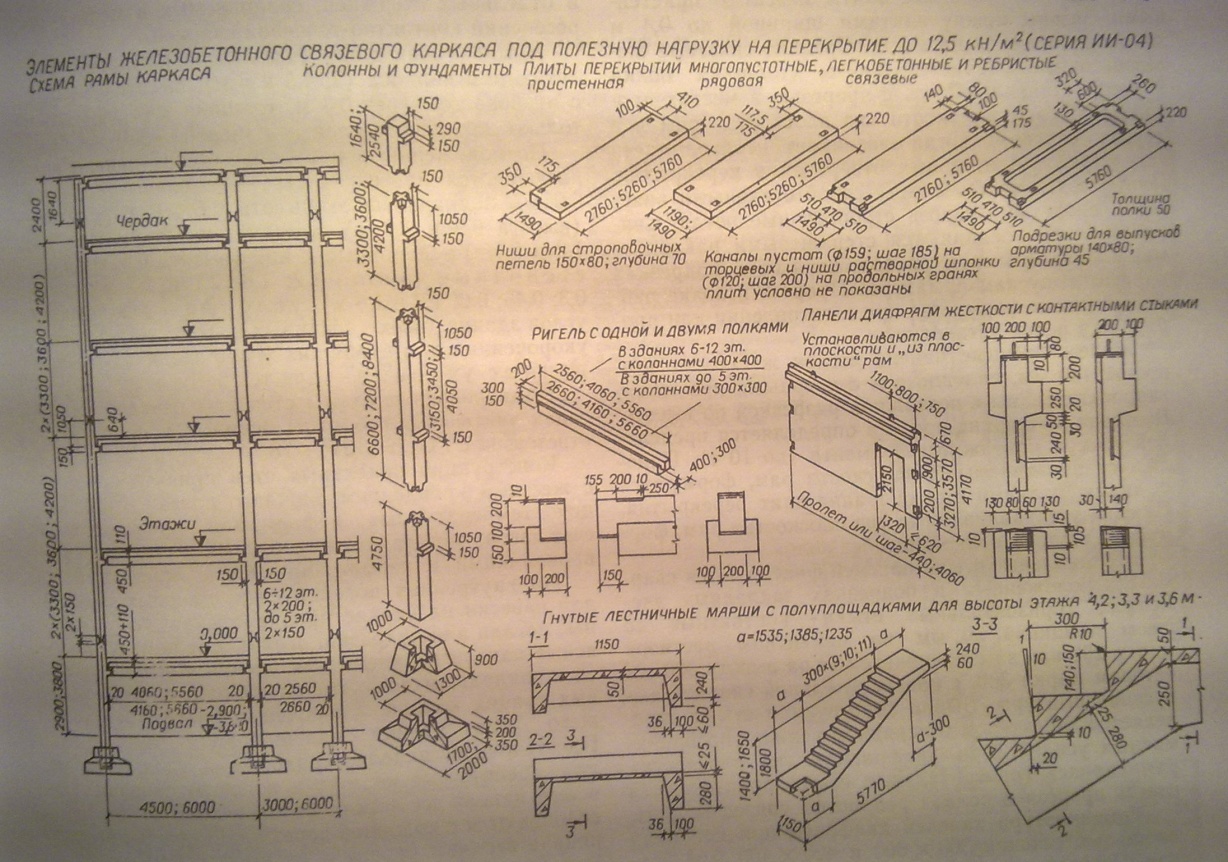

1. Вертикальные диафрагмы жесткости каркасных зданий. Конструктивные решения, крепление к элементам каркаса.

(я не уверена, но вроде диафрагмы жесткости применяются в связевом железобетонном каркасе)

Диафрагмы жесткости устанавливаются в пролетах 6.0 и 7.2м. Представляют собой Т и Г-образные ж\б плиты со стенками толщиной 160 мм и полками 550 и 480мм

Г-образные панели устанавливаются в лестничн клетках вдоль лестничных маршей

Диафрагмы жесткости соединенные м\у собой и с колоннами каркаса образуют вертикальные элементы жесткости воспринимающие усилия от вертикальных и горизонтальных нагрузок

ЭТО НАШЛА В ШИРИШЕВСКОМ Конструкция каркаса запроектирована с части­чным защемлением ригелей в колоннах. Практиче­ски принятое соединение можно считать шарнирным, так как узел сопряжения колонны с ригелем не способен воспринимать изгибающие моменты от ветровых нагрузок. Такой каркас не обладает рам­ными свойствами, а работает по связевой схеме. Все нагрузки, вызывающие горизонтальное переме­щение каркаса, воспринимаются сквозными вертикальными диафрагмами жесткости, связанными в пространственную жесткую коробчатую систему горизонтальными дисками перекрытий.

Сквозные диафрагмы жесткости образуются путем заполнения каркаса стенками из железобе­тонных панелей толщиной 140 мм, располагающих­ся в плоскости и из плоскости рам. Они устанавли­ваются на всю высоту здания, начиная с располо­женного под ними монолитного ленточного фунда­мента. Диафрагмы жесткости обычно совмещаются со стенами лестничных клеток, лифтовых шахт и с разделительными перегородками помещений.

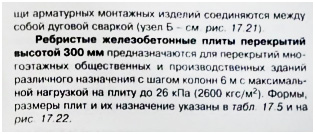

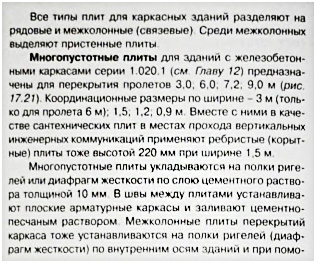

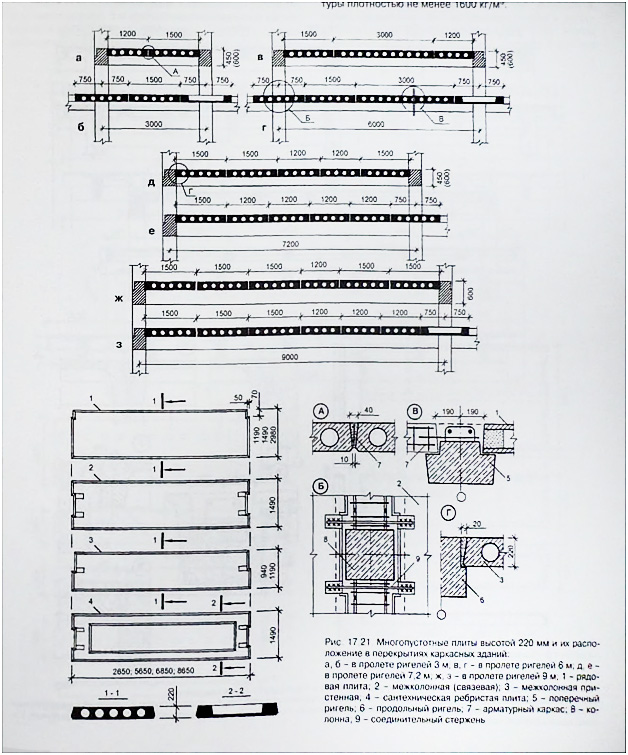

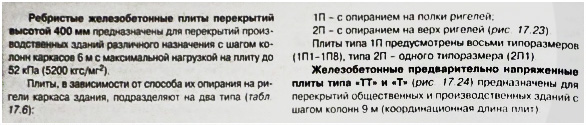

2. Сборные железобетонные перекрытия в каркасных зданиях.

Билет 5.

1. Основные конструктивные типы каркасных зданий.

2. Несущие конструкции здания — фундаменты, стены, колонны, перекрытия, соединяясь в пространстве между собой, образуют несущий остов здания.

3. По особенностям пространственного расположения несущих элементов остова различают конструктивные типы зданий.

4. Бескаркасный (с несущими стенами) в виде системы ячеек, образованных стенами и перекрытиями. Здесь наружные и внутренние стены воспринимают нагрузки от междуэтажных перекрытий и покрытия. Этот конструктивный тип получил широкое распространение при возведении жилых домов, школ и других общественных зданий.

5. Каркасный тип представляет собой пространственную систему, состоящую из колонн и междуэтажного перекрытия. Несущей основой здания служат колонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены Такой конструктивный тип используется для возведения высотных зданий и там, где необходимы помещения значительных размеров, свободные от внутренних опор.

6. Неполный каркас. Здесь наряду с внутренним рядом колонн нагрузку от междуэтажных перекрытий воспринимают наружные стены. Такой конструктивный тип в современном строительстве имеет ограниченное применение.

Виды каркасных конструкций

З адумывая постройку каркасного дома, особенно своими руками, многие начинающие строители, как и я хотят сначала познакомится с типами каркасных конструкций, применяемых для возведения каркасов домов. Чтобы после изучения ассортимента, типоразмера и качества, предлагаемых на рынке материалов, заложить в конструкцию своего дома именно тот тип каркаса, который наиболее подходит к имеющимся в продаже или наличии пиломатериалам.

И вот тут, как правило, нас с вами поджидает первый сюрприз (хочу сказать, что ощутил всю его прелесть лично). Как уже говорилось ранее, ассортимент качественной литературы по любому из возможных типов возведения каркасных конструкций в наших магазинах близиться к нулю. А уж о том чтобы найти хотя бы краткий обзор возможных типов конструкции каркаса и описание их достоинств, недостатков, под одной обложкой не приходиться и мечтать.

По этому, хочу поделиться с вами информацией о типах конструкции каркаса домов, что мне удалось собрать, искренне надеясь, что кому то она пригодится.

Типы каркасных конструкций, используемых при постройке дома можно, в общем то свести к четырем разновидностям каркаса дома. Дополнительные возможности по возведению каркаса дома даёт грамотное сочетание (подчеркиваю, грамотное сочетание!) и объединение элементов характерных для одного типа каркаса с другим. Например, технологии «платформа» со стоечно-балочным методом. Чуть позже я постараюсь подробнее рассказать о каждом типе конструкции каркаса.

Итак преступим к обзору возможных вариантов возведения каркаса дома:

Рамная конструкция с перекрытием.

Д ругое название этой технологии возведения каркаса дома - «поддонная» или «платформа». У нас она также известна как «канадская», так как более характерна для домов, строящихся в Канаде и Северной Америке.

Каждый слой представляет в этой конструкции каркаса как бы отдельный «поддон» или «платформу» . Каркас дома по этой технологии собирается снизу верх. И начинается он с нижней обвязки или «лежней» уложенных на фундамент. На неё укладываются балки и лаги перекрытия первого этажа, которые при помощи вспомогательных и фасадных лаг также сбиваются в единый «поддон». После чего на нем, собираются и устанавливаются каркасы стен. Стойки каркаса создают вертикальные несущие элементы стен, в нижней части они крепятся к лагам и фасадным лагам, а верху образуют опору для перекрытия второго этажа, и процесс возведения второго этажа повторяется аналогично первому этажу.

Каркас с неразрезными стойками

С ледующий тип каркаса показан на рис. 2. Это конструкция каркаса с неразрезными стойками.

Она очень распространена в Финляндии, Норвегиии Скандинавских странах.

Её особенность заключается в том, что вертикальные стойки проходят через оба этажа дома.

Примерно по высоте второго этажа в стойки врезается опорная, доска, которая используется для крепления балок междуэтажного перекрытия. Стены в этой конструкции каркаса, дополнительно стягиваются за счет лаг перекрытия. Основная сложность этой каркасной конструкции в том, что в ней требуется обеспечить параллельное расположение вертикальных стоек, для крепления к ним балок междуэтажного перекрытия, что в домах со сложной конфигурацией стен может вызвать определенные затруднения.

Стоечно-балочная конструкция каркаса.

В какой то степени к данному типу каркаса можно отнести фарверковые дома Германии и Австрии.

Хотя стоечно-балочная конструкция каркаса гораздо сложнее в изготовлении, за счет того что в её «классической» версии применяется очень много врубок, врезок, и шиповых соединений она имеет свои преимущества. Тем более, что сегодня классическую версию можно упростить, используя металлический крепеж и болтовые стяжки.

Каркас такого типа исключительно прочный и долговечный, поскольку для его постройки обычно используют массивные брусья 150х150 или 200х200 мм, которые менее подверженные гниению и порче.

Одно из безусловных преимуществ конструкции каркаса выполненного по стоечно-балочной технологии заключается в том, что он может выдерживать огромные нагрузки. Это позволяет встраивать в стены дома большие окна и двери, не беспокоясь о дополнительных ригелях и других вспомогательных элементах, так как вся нагрузка передается на массивные стойки и прогоны.

Каркасно-стоечная конструкция.

О на во многом напоминает и повторяет стоечно-балочный тип каркаса. Основное различие между ними в том, что в каркасно-стоечном варианте массивные вертикальные стойки, образующие несущий каркас дома, устанавливаются непосредственно в грунт (в качестве свай) или на бетонные опоры. Такая конструкция позволяет приподнять дом, чтобы обеспечить хорошую вентиляцию. Это может понадобиться, например, в том случае если постройка часто подтопляется, или стоит на болотистой местности. Верхние массивные прогоны также забирают и перераспределяют вес стропильной системы и крыши на стойки каркаса. Пространство между несущими стойками дома, заполняется каркасными рамами, в которые устанавливаются окна, двери или стойками и раскосами.

Объединение нескольких типов конструкций каркаса в один.

И в заключении, нашего краткого обзора возможных типов конструкции каркаса, хочу представить один из многочисленных вариантов сочетания различных типов каркаса в одной постройке.

Например, на приведенном слева рисунке можно найти элементы стоечно-балочной конструкции. Нижняя обвязка и угловые стойки выполнены из массивных брусьев 150х150 мм. При изготовлении фронтонов и перекрытий применен тип каркасной конструкции с неразрезными стойками, а боковые стены дома выполнены по рамной технологии. Вот так в одном доме соединился опыт накопленный мастерами разных стран.
