Конструктивные решения фонарей в общественных зданиях.
Для освещения помещений верхним естественным светом в покрытиях общественных и промышленных здании предусматривают проемы, заполняемые специальными конструкциями со светопропускающим ограждением, которые называют световыми фонарями. Фонари, выполняющие функции освещения и проветривания, носят название светоаэрационных.
В общественных зданиях применение верхнего света позволяет создать нужный световой режим в помещениях. Появляется возможность устраивать зальные помещения большой ширины и располагать вокруг них другие помещения.
Для верхнего естественного освещения помещений применяют фонари верхнего света: сплошные светопрозрачные покрытия в виде поперечных полос, чередующихся с полосами обычного покрытия (рис. 1.23, в), зенитные фонари (рис. 1.23, а, б). При соотношении высоты и ширины залов 1:1...1:3 применяют также верхнее боковое освещение (рис. 1.23, г), что особенно удобно в залах экспозиции объемных экспонатов (скульптур, макетов, машин и т.п.). Эти виды освещения не рекомендуется использовать в залах картинных галерей (с плоскими экспонатами), так как при этом на картинах может возникнуть отражение светопроемов, а также пола и зрителей. В таких залах следует применять направленное верхнее освещение.
Для направления светового потока к стене (экспонату) и уменьшения освещенности в центральной части помещения (в зоне зрителей) применяют подвесные экраны (велариумы) из светорассеивающих стеклопластиков с малым светопропусканием (рис. 1.23, в). Для направленного освещения используют также жалюзи из светорассеивающих стеклопластиков или из алюминиевых листов.
Конструктивные решения фонарей верхнего света в общественных зданиях определяются необходимостью соблюдения, помимо светового, определенного теплового и влажностного режимов, что особенно важно, например в картинных галереях, музеях, в выставочных залах. На внутренних и внешних поверхностях светопрозрачных ограждений не должно допускаться образование конденсата, а также их промерзание. Фонари верхнего света в общественных зданиях используют только для естественного освещения, поэтому в их конструкциях открывающиеся элементы предусматривают лишь для доступа в фонарное пространство (при очистке и ремонте).

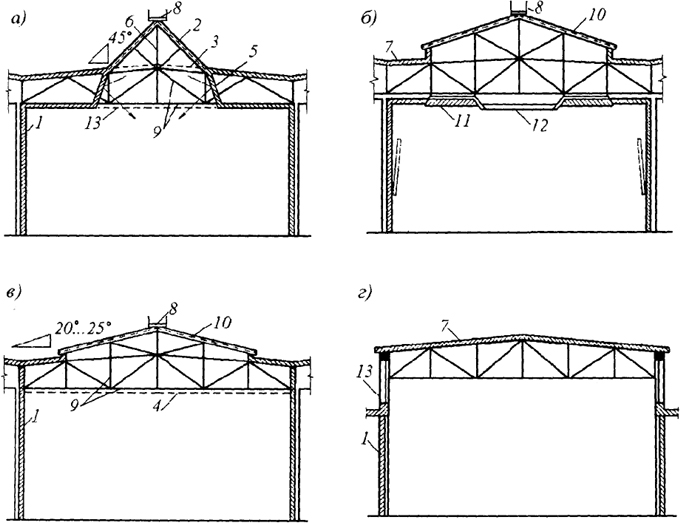

Рис.
1.23. Схемы верхнего освещения в общественных
зданиях:
а,
б -
зенитные фонари; в -
светопрозрачное покрытие; г -
верхнее боковое освещение; 1 -
несущие конструкции; 2,3 -
первое и второе остекление; 4 -
светорассеивающее остекление; 5 -
экран; 6 -
несущая рама фонаря; 7 -
ограждающая конструкция покрытия; 8 -
ходовой мостик; 9 -
ферма; 10 -
остекление из армированного стекла; 11 -
пластмассовые жалюзи; 12 -
экран "велариум"; 13 –
окна
Фонари верхнего света в общественных зданиях применяют обычно треугольной формы (рис. 1.24) с расположением продольной оси параллельно продольной оси помещения и с несущим каркасом в виде стальных ферм или рам. Для обеспечения постоянных параметров температуры и влажности в помещении и увеличения сопротивления теплопередаче и воздухопроницаемости фонари устраивают с тройным остеклением и двумя воздушными промежутками. Наружное остекление из обычного стекла выполняют с уклоном 45...60°, а из армированного волнистого стекла или стекложелезобетона - с уклоном 20...25° и закрепляют в глухих переплетах, обеспечивая надежную водонепроницаемость и быстрый сток атмосферных вод к водосборам. Второе герметичное остекление располагают на уровне верхнего пояса несущих ферм покрытия.

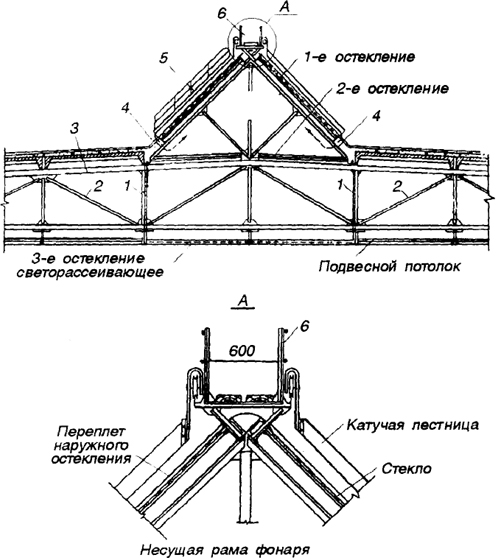

Рис. 1.24. Зенитный фонарь: 1 - отражательный экран, 2 - ферма; 3 - совмещенное покрытие; 4 - продух для воздуха; 5 - катучая лестница; 6 - ходовой мостик
