11.8. Влияние уровня инжекции на параметры транзисторов
Напомним, что все полученные до сих пор результаты относились к случаю малой инжекции, когда концентрация неравновесных неосновных носителей в базе была меньше концентрации основных равновесных.
В процессе инжекции дырки входят в область базы (транзистор p-n-p) и практически мгновенно за время релаксации через базовый контакт в базу входит такое же количество электронов для сохранения электрической нейтральности базы.
В установившемся режиме дырки непрерывно входят в базу из Э и уходят из нее через коллекторный переход. Таким образом от Э к К течет непрерывный диффузионный поток дырок.
В то же время вошедшие в Б электроны заперты полем коллекторного перехода и из Б не уходят.
Изменение
концентрации электронов в базе практически
повторяет закон распределения в базе
дырок
.
Следовательно,
в базе должно существовать некоторое
электрическое поле, которое удерживает
электроны в неподвижном состоянии и
препятствует их движению под действием
градиента концентрации.
Плотность электронного тока в этом случае составит
.

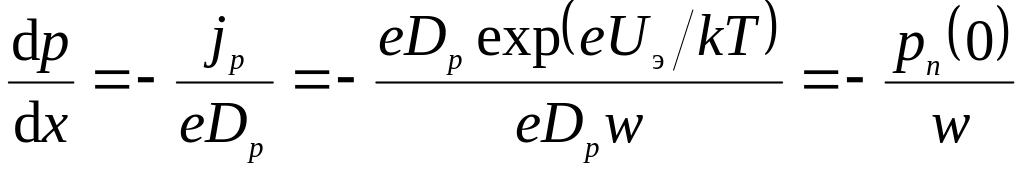

Проведём некоторые преобразования
,

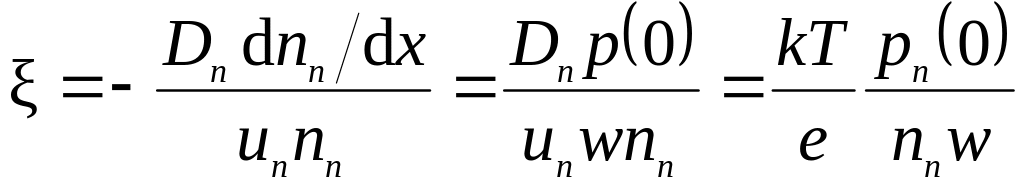

откуда можно получить значение напряженности электрического поля в базе:
, (11.10)

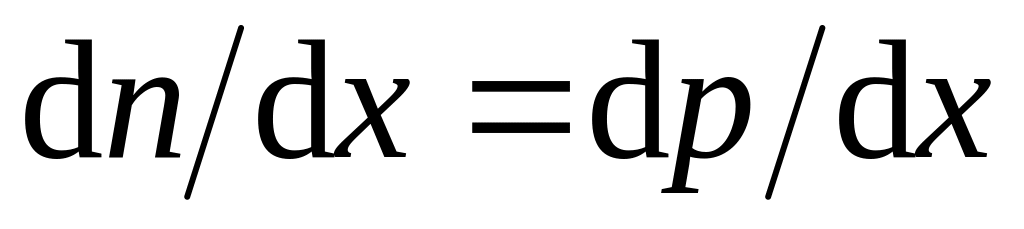

откуда

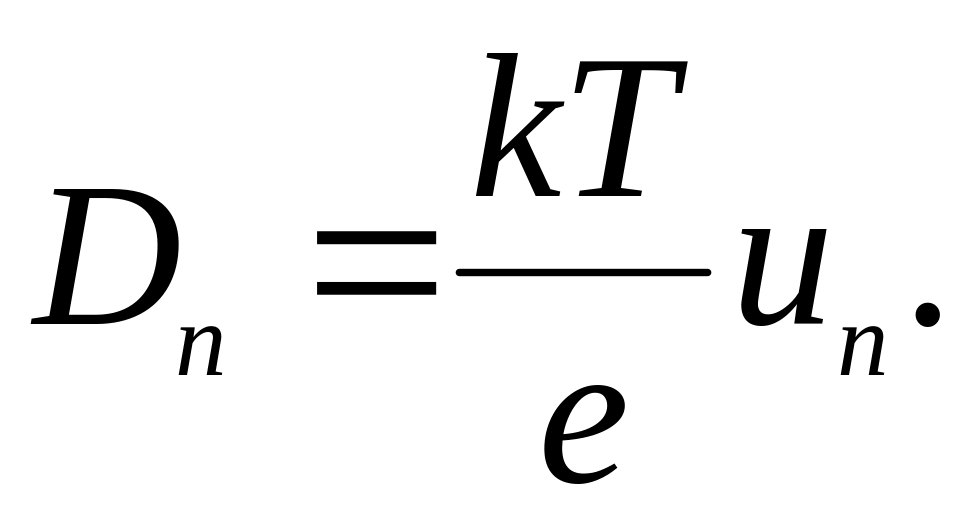

и следует соотношение Эйнштейна
В
(11.10)
–
неравновесная
концентрация неосновных носителей
в базе у границы эмиттерного перехода.
Естественно, что концентрация
электронов в базе
.
Выполним

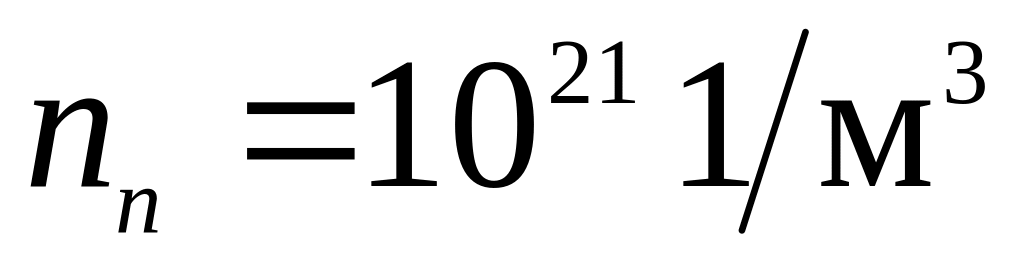

некоторые оценки. Пусть
.
За малый уровень инжекции примем
.
При ширине базы
из (11.10) следует, что
.
При
.
Плотность дырочного тока можно оценить по формуле
.
Значения

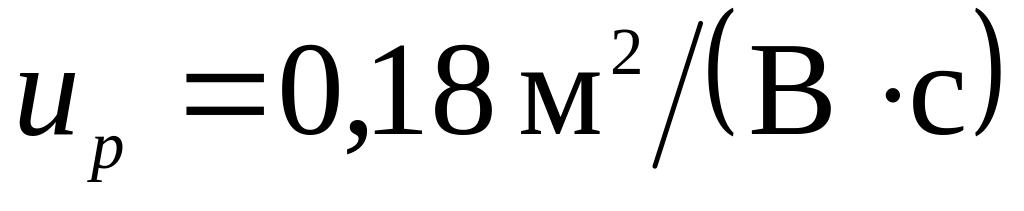

и
известны:
и
.
Сравним плотности диффузионного и дырочного токов (табл. 11.1).
Таблица 11.1
, м3 |
|
|
|
1017 |
2,5 . 102 |
470 |
45 |
1018 |
12,5 . 102 |
470 |
227 |
1019 |
25 . 102 |
470 |
450 |
Таким
образом, уже при
дрейфовая
составляющая становится сравнима с
диффузионной и ее надо учитывать.
При высоких уровнях инжекции:
а) увеличивается проводимость базы и снижается эффективность эмиттера;
б) изменяются потери на рекомбинацию в базе, причем действуют два противоположных фактора: увеличение концентрации дырок увеличивает рекомбинацию, а увеличение их скорости под действием внутреннего поля сокращает время их пребывания в базе и, следовательно, уменьшает рекомбинацию;
в) потери на поверхностную рекомбинацию уменьшаются, так как уменьшается вероятность отклонения дырок к поверхности, увенчивается вынос дырок в пассивные области базы.
11.9. Работа транзисторов в импульсном режиме
Работа транзистора в импульсном режиме сопровождается, как правило, тем, что сигнал на входе транзистора большой.
В этом случае нельзя пользоваться системами малосигнальных параметров.

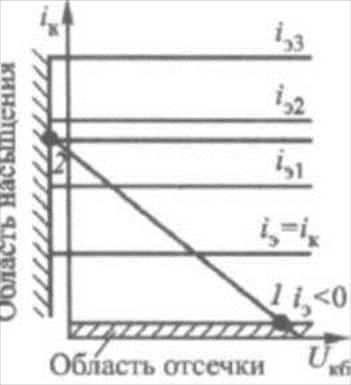

В импульсном режиме рабочая точка, которая находится на пересечении нагрузочной характеристики транзистора с одной из кривых статических выходных характеристик транзистора, перемещается в значительных пределах (рис. 11.20).
Рис.
11.20. Импульсные
свойства транзистора
Можно обозначить три основные области вольт-амперных характеристик:
1) активная область – в этой области транзистор обладает активными свойствами, т. е. способен обеспечивать усиление по мощности;
2)
область отсечки – в этой области

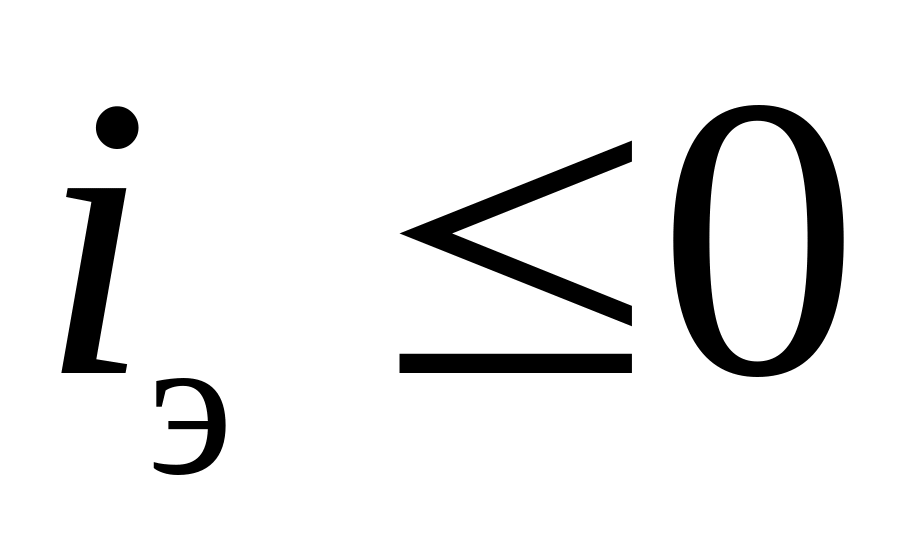

и
ток коллектора
становится практически неуправляемым;
3) область насыщения – в этой области коллектор отпирается и начинается инжекция дырок из К в Б и, наоборот, инжекция электронов из Б в К.
В области отсечки (точка 1) напряжение на коллекторе максимально, ток коллектора – минимален. Мал также и базовый ток, состоящий из суммы обратных токов запертых эмиттерного и коллекторного переходов.
С увеличением тока эмиттера рабочая точка в конце концов переместится на границу области насыщения – в точку 2. Дальнейшее увеличение не приводит к росту тока коллектора, наблюдается насыщение тока коллектора.
С
ростом
,
будет
возрастать только ток базы, так как при
больших
напряжение
на коллекторном переходе уменьшается
до такой степени, что коллекторный
переход отпирается и сам начинает
инжектировать дырки в область базы.
Если теперь на эмиттер подать запирающий импульс, то отрицательное напряжение на коллекторе не может мгновенно восстановиться.
В
начальный период эмиттер работает в
режиме коллектора. В отличие от
статического случая отрицательные токи
эмиттера могут иметь значительную
величину. Исчезают дырки и вследствие
рекомбинации. Через некоторое время
отрицательное напряжение на коллекторе
восстановится, но
,
так
как рассасывание накопленных дырок
в базе продолжается. Только после того
как концентрация дырок в базе достигает
равновесного значения, рабочая точка
зафиксируется в стационарном положении
(точка 1).
Переход рабочей точки из режима отсечки в режим насыщения также не происходит мгновенно.
Установление концентрации неравновесных носителей в базе определяется скоростью протекания диффузионных процессов.
Таким образом, чтобы оценить работу транзистора в импульсном режиме, необходимо знать: время, необходимое для перехода триода из запертого состояния в открытое, т.е. длительность фронта импульса коллекторного тока; время рассасывания, в течение которого транзистор находится в открытом состоянии после выключения управляющего импульса; время, необходимое для перехода транзистора в закрытое состояние, т. е. время спада.
В режиме насыщения неравновесные носители заполняют не только активную область базы, но и пассивные области.

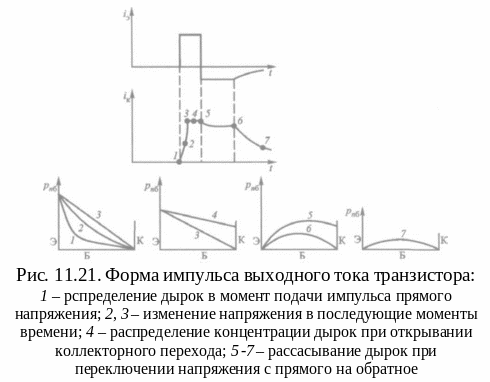

По мере того как концентрация дырок в активной области базы начинает спадать, начинается приток дырок из пассивных областей. Это может привести к самооткрыванию транзистора (рис. 11.21).
