Соединение проводов в ответвительной коробке, не содержащей зажимов
Удалите подпрессовки в пластмассовых стенках ответвительной коробки и введите в нее провод. Запас проводов при вводе в коробку оставьте не менее 50 мм.
Снимите изоляцию клещами или монтерским ножом на расстоянии 25...30 мм (рис. 8).
Зачистите концы жил стеклянной шкуркой.
Скрутите плотно жилы плоскогубцами или пассатижами.
Покройте скрутку проводов раствором канифоли и пропаяйте с помощью паяльника.
Изолируйте пайку двумя-тремя слоями липкой изоляционной ленты.
Покройте соединения влагостойким лаком (изолировать пайку можно также с помощью специального пластмассового колпачка).
Уложите изолированные концы в коробку и закройте крышкой.

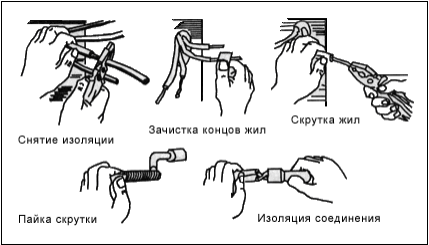

Рис. 8. Соединение и ответвление медных жил в коробах
Соединение медных однопроволочных жил скруткой с последующей пайкой
Снимите изоляцию с концов жил.
Зачистите концы жил наждачной бумагой.
Изогните концы их под углом 90° и заведите один за другой.
Навейте по 5...7 витков одной жилы на другую с помощью двух пассатижей (см. рис. 9).
Уплотните соединение с помощью двух пассатижей, концы проволок плотно пригните.
Покройте скрутку раствором канифоли и пропаяйте.
Наложите изоляцию из липкой изоляционной ленты. Соединение должно обладать необходимой механической прочностью, не иметь острых наплывов припоя и повреждений изоляции от перегрева. Витки липкой изоляционной ленты должны перекрывать друг друга и захватывать часть изоляции провода.

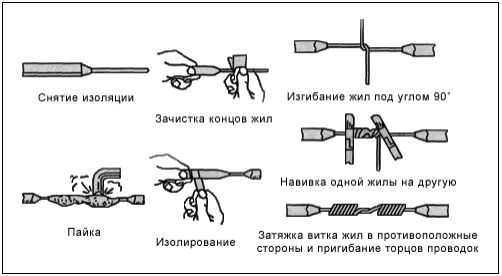

Рис. 9. Соединение смежных однопроволочных жил скруткой с последующей пайкой
Ответвление от провода с медной однопроволочной жилой
Снимите изоляцию на том участке, где будет выполняться ответвление, а также с конца проводника, который будет ответвляться, зачистите жилу наждачной бумагой до металлического блеска (рис. 10).
Навейте 10...15 витков жилы ответвления вокруг основной жилы, уплотните ответвление,плотно пригните конец проволоки.
Покройте скрутку раствором канифоли и пропаяйте.
Рис. 10. Ответвление от провода с медной однопроволочной жилой
Ответвление от провода с многопроволочной жилой
Жилы кабеля

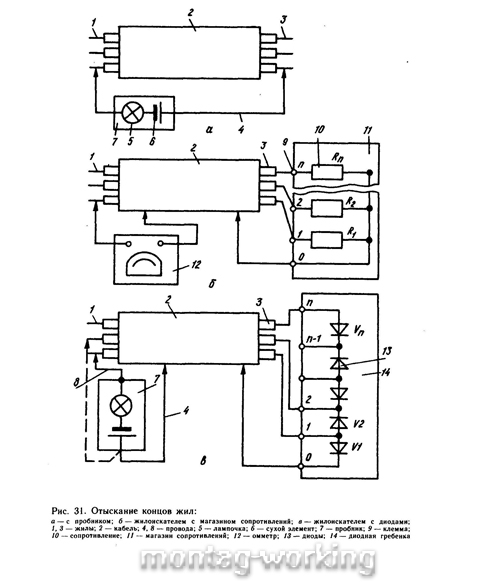

После разделки кабеля и прокладки проводов определяют концы каждого провода или жилы. Для определения концов проводников применяют специальные пробники 7 (рис. 31,а). Провод 8, соединенный с сухим элементом 6, присоединяют к одной из жил 1 на одном конце кабеля 2 или пучка проводов.
На другом конце поочередно присоединяют провод 4 к каждой жиле 3. Когда провод 4 будет соединен с искомой жилой, загорится лампочка 5. На концы выявленной жилы крепятся бирки с номером. Так поочередно определяют концы всех жил.
При большом количестве жил применяют специальные жилоискатели, состоящие из омметра 12 и магазина сопротивлений 11 (рис. 31,6). Одним концом все сопротивления 10, имеющие различные номиналы (с разницей не менее 100 Ом), соединяются в общую точку. Общая точка (земля) подключается к защитной трубе 2 или металлической оболочке кабеля. Общая точка может быть также подключена к специально проложенному маркировочному проводу, имеющему изоляцию, отличающуюся по цвету от других проводов, или к счетной паре контрольного кабеля. К клеммам 9 магазина сопротивлений, имеющим номера от 1 до N, присоединяют жилы 3 провода или кабеля.
На другом конце пучка одну клемму омметра подключают к оболочке кабеля, счетной паре проводов, защитной трубе или маркировочному проводу. Ко второй клемме поочередно подключают маркируемые провода или жилы. Каждая жила имеет свое искусственное сопротивление, поэтому стрелка прибора занимает положение, соответствующее номеру жилы. Для определения номера жилы используют накладную шкалу, градуированную на соответствующее число номеров.
Для определения концов и начал жил применяют также жилоискатели, выполненные по следующей схеме (рис. 31,в). На одном конце кабеля или пучка проводов между жилами 3 включают диоды 13 навстречу друг другу. Крайняя жила также через диод, присоединяется к металлической оболочке кабеля, счетной паре проводов, стальной трубе или маркировочному проводу. На другом конце провод 8 пробника 7, соединенный с отрицательным полюсом батареи, присоединяют к металлической оболочке кабеля (стальной трубе, счетной паре и др.), а проводом 4 опробуют последовательно все жилы. При соединении с жилой № 1 загорится лампочка. Провод 4 соединяют с жилой съемным зажимом, а проводом 8 опробывают оставшиеся жилы. При соединении провода с жилой № 2 также загорится лампочка. Так, чередуя провода жилоискателя, отыскивают концы всех жил. После отыскания концов жил проверяют правильность их маркировки.
Для согласования действия рабочих, производящих маркировку и работающих на разных концах кабеля, применяют телефонную связь.
