2.27 Относительные скорости на входе и выходе из ступени:
,
|
272,0 |
277,5 |
280,7 |
287,3 |
292,7 |
297,4 |
301,0 |
303,6 |
305,7 |
307,1 |
308,1 |
311,3 |
314,2 |
316,4 |
,
|
180,6 |
179,0 |
178,0 |
180,4 |
182,1 |
182,7 |
183,4 |
187,8 |
186,3 |
188,4 |
187,0 |
188,8 |
190,4 |
192,4 |
2.28 Абсолютные скорости на входе и выходе из ступени:
,
|
192,6 |
190,6 |
186,4 |
186,9 |
186,3 |
184,5 |
182,0 |
178,9 |
174,9 |
170,3 |
165,0 |
163,4 |
161,5 |
159,4 |
,
|
238,5 |
237,7 |
236,1 |
236,5 |
235,5 |
233,2 |
230,3 |
229,9 |
223,8 |
220,6 |
213,8 |
209,9 |
205,7 |
200,8 |
2.29 Назначаем распределение удлинений лопаток:
№ ступени |
|
|
1 |
2,62 |
0,559 |
2 |
2,68 |
0,544 |
3 |
2,7 |
0,539 |
4 |
2,71 |
0,536 |
5 |
2,71 |
0,54 |
6 |
2,68 |
0,549 |
7 |
2,65 |
0,563 |
8 |
2,61 |
0,58 |
9 |
2,56 |
0,602 |
10 |
2,48 |
0,629 |
11 |
2,35 |
0,662 |
12 |
2,2 |
0,701 |
13 |
2 |
0,76 |
2.30 Осевая ширина рабочего колеса:
,
|
70,34 |
50,14 |
39,09 |
31,3 |
25,8 |
22 |
19,2 |
17,1 |
15,6 |
14,7 |
14,5 |
14,6 |
15,6 |
2.31 Осевая ширина направляющего аппарата:
,
|
59,8 |
42,6 |
33,2 |
26,6 |
21,9 |
18,7 |
16,3 |
14,5 |
13,3 |
12,5 |
12,3 |
12,46 |
13,3 |
2.32 Осевой зазор
,
|
10,55 |
7,52 |
5,86 |
4,69 |
3,87 |
3,3 |
2,88 |
2,57 |
2,35 |
2,21 |
2,17 |
2,2 |
2,34 |

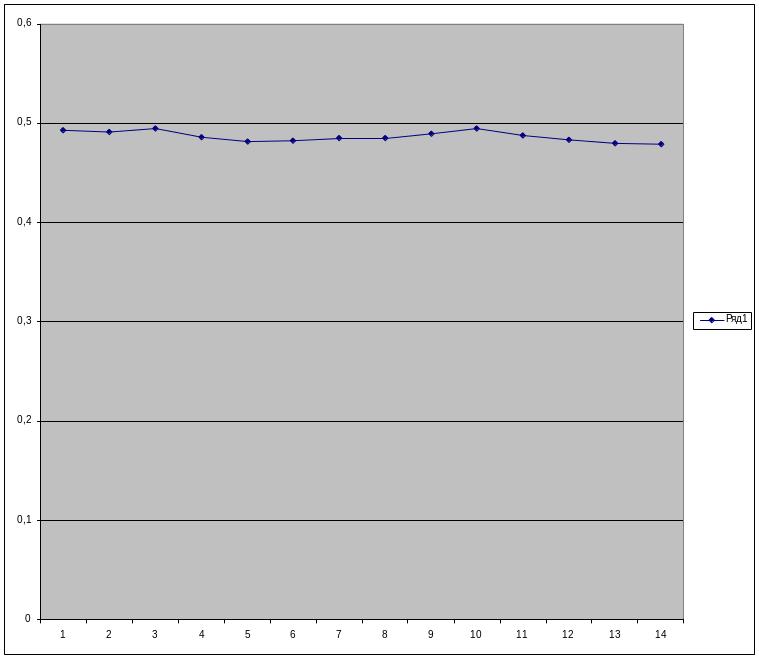

Параметр нагруженности ступени H/Cад;
0,493319 |
0,491193 |
0,494704 |
0,485636 |
0,481471 |
0,48274 |
0,485048 |
0,485523 |
0,489321 |
0,494505 |
0,487818 |
0,483125 |
0,480142 |
0,478816 |

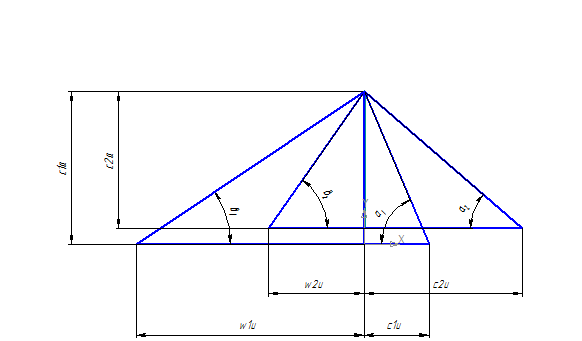

По результатам расчёта строятся треугольники скоростей для первой и последней ступеней компрессора.
Последняя ступень
Первая ступень
Седьмая ступень
Расчет турбины в программе TURBIN.EXE
Cхема проточной части
