Станционные кабели

Высокочастотные станционные двухжильные кабели ВЧС-160 и ВЧС-60 предназначены для монтажа аппаратуры, работающей в диа­пазоне частот соответственно до 160 и 60 кГц. Жилы медные диамет­ром 0,68 мм, с полиэтиленовой изоляцией, в общем экране, в оболочке из поливинилхлоридного пластиката. Строительная длина кабелей 100 м. Кабели предназначены для эксплуатации при температуре окру­жающей среды —40...+60°С. Срок службы 12 лет.

Пример условного обозначения: ВЧС-160 — кабель высокочастот­ный станционный, работающий в диапазоне частот до 160 кГц.

Кабели симметричные станционные КМС и КСВ предназначены для монтажа оборудования высокочастотных систем передачи с частотой 12—552 кГц (КМС) и 12—250 кГц (КСВ). В кабелях КМС для межсто- ечного монтажа наряду в ВЧ цепями могут предусматриваться цепи дистанционного питания. Кабель КСВ предназначен для выполнения внутристоечного монтажа.

Кабели содержат семь жил из медных проволок диаметром 0,20 мм. В кабеле КСВ жилы луженые, изоляция жил полиэтиленовая. Скручен­ные жилы заключены в полиэтиленовую трубку, поверх которой нало­жен экран из медных проволок (в кабеле КСВ луженых) и поливинилх­лоридная оболочка.

s jjk. SI

Строительная длина кабелей КМС — 100 м, КСВ — 30 м.

Кабели предназначены для эксплуатации при температуре окру­жающей среды -40...+60°С.

Срок службы кабелей КМС 20 лет, КСВ 12 лет.

Пример условного обозначения: КМС — кабель станционный, сим­метричный, для межстоечного монтажа и дистанционного питания, с жилами диаметром 0,20 мм, с полиэтиленовой изоляцией, в поливи­нилхлоридной оболочке.

Станционные телефонные кабели ТСВ (рас. 3.37) предназначены: для монтажа оборудования местной телефонной и станционной связи (напри­мер, проводка от вводной шахты до распределительных устройств, подклю­чение аппаратуры станционной связи типов КАСС, КТС и соединение ее с устройствами поездной радиосвязи, включение цепей от блока БЗП до ком­мутаторов станционной связи, в цепях управления поездной и станционной радиосвязи и др.); для устройства каналов тональной и низкой частоты.

Жилы кабеля медные диаметром 0,4 и 0,5 мм, с поливинилхлоридной изоляцией, скручены в пары (жилы а и в) или тройки (жилы а, в, с) однонаправленной или разнонаправленной скруткой. Пары (тройки) скручены в 5- или 10-парные элементарные пучки одно- или разно­направленной скруткой.

На элементарный пучок наложена скрепляющая обмотка из син­тетических нитей. На счетный и направляющий элементарные пучки может быть наложена скрепляющая обмотка из цветных хлопчатобу­мажных нитей.

Элементарные пучки скручены в сердечник одно- или разнонап­равленной скруткой. В наружном повиве находятся счетный и направ­ляющий элементарные пучки, отличающиеся друг от друга и от осталь­ных пучков цветом скрепляющих нитей. Счетный элементарный пучок обмотан скрепляющей нитью красного цвета.

Сердечники могут быть скручены из пар (троек) по системе по- вивной скрутки. Повивы имеют взаимно противоположные направле­ния и обмотаны синтетической нитью. Жилы в парах (в кабелях до 30

пар) и тройках (в кабелях до 20 тро­ек) отличаются цветом изоляции (жилы в и с) и цветом полосок на Рис. 3.37 изоляции белого цвета (жила а).

Кабели поставляются длиной не менее 200 м.

Кабели предназначены для эксплуатации при температуре окружа­ющей среды -20...+50°С. Кабели не распространяют горение. Срок служ­бы 15 лет.

Пример условного обозначения: ТСВ 10X3 — кабель телефонный станционный, с поливинилхлоридной изоляцией жил, в поливинилх­лоридной оболочке с 10 тройками.

Станционный кабель с повышенной электрической прочностью КППЭВ одночетверочный с медными жилами диаметром 2,24 мм. Изо­ляция жил полиэтиленовая. Поверх скрученных в четверку жил нало­жены экран и оболочка из поливинилхлоридного пластиката. Строи­тельная длина кабеля равна 150 м.

Кабель предназначен для эксплуатации в диапазоне температур от 50 до +50°С. Кабель устойчив к агрессивным средам. Срок службы 20 лет.

Вводно-соединительные кабели ТСКВ, СЭК, ВСЭК и СКОЭ служат для устройства соединений и вводов в аппаратуру узлов связи.

Кабель ТСКВ телефонно-соединительный, СЭК — экранированный высокочастотно-соединительный, ВСЭК—экранированный высокочас­тотный вводно-соединительный, СКОЭ — экранированный телефон­но-соединительный.

Кабели содержат жилы сечением 0,35 мм², каждая из которых со­стоит из семи медных проволок диаметром 0,25 мм. Изоляция жил по­лиэтиленовая. Жилы скручены в пары. В одной паре находятся жилы с разным цветом изоляции. В кабелях СЭК и ВСЭК каждая пара экрани­рована оплеткой из медной проволоки. Пары скручены в кабель.

В кабеле ВСЭК пары окручены вокруг сердечника из семи стальных проволок диаметром 0,4 мм, с полиэтиленовой изоляцией. В каждом повиве имеется счетная пара, цвет изоляции жил которой отличается от цвета изоляции жил других пар.

Скрученные пары обмотаны полиамидной и полиэтилентерефталат- ной пленкой (в кабелях ТСКВ, СЭК и ВСЭК) или полиэтиленовой и поливинилхлоридной пленкой (в кабеле СКОЭ). Поверх пленки имеет­ся поливинилхлоридная оболочка.

Кабели телефонные соединительные СТПВ, СТПЭВ и коммутаци­онные КТПВ, КТПЭВ предназначены для коммутации телефонных ка­налов и монтажа телефонной аппаратуры.

Каждая жила кабелей сечением 0,1,2 мм² свита из семи медных про­волок диаметром 0,15 мм. Изоляция жил полиэтиленовая. Сое­динительные кабели скручены из пяти пар жил, коммутационные — из двух пар. Экран кабелей СТПЭВ и КТПЭВ состоит из медных прово­лок, накладываемых поверх скрученных жил. Кабели СТПЭВ, КТПЭВ, а также СТПВ, КТПВ помещают в поливинилхлоридную оболочку.

Строительная длина кабелей не менее 20 м.

Кабели можно эксплуатировать при температуре окружающей сре­ды -50...+70°С. Срок службы не менее 8 лет.

Пример условного обозначения: СТПВ 5x0,12 —кабель соединитель­ный телефонный 5-парный, с жилой диаметром 0,12 мм, с полиэтиле­новой изоляцией, в поливинилхлоридной оболочке.

Коаксиальные кабели

Для организации многоканальной связи при числе каналов ТЧ бо­лее тысячи и телевидения наиболее часто применяют коаксиальные ка­бели среднего типа с диаметром внутреннего и внешнего проводников соответственно 2,6 и 9,4 мм, а также комбинированные, состоящие из средних и малогабаритных коаксиальных пар (типа 1,2/4,6); при мень­шем числе каналов—кабели с малогабаритными парами.

Кабели среднего типа предназначены для протяженных магистралей (до 12 500 км) с числом каналов по двум коаксиальным парам до 10800 (система передачи К-108 00), а малогабаритные—для соединительных линий меж­ду магистралями и вводов радиорелейных линий с числом каналов по двум коаксиальным парам до 480 каналов (система передачи ИКМ-480).

Кроме перечисленных выше существуют кабели с крупными коак­сиальными парами типа 5/18 и 9,2/34,5, предназначенные для подвод­ных магистралей, а также микрокоаксиальные кабели, состоящие из четырех, семи и большего числа тонких коаксиальных пар типа 0,7/2,9, применяющихся на городских и пригородных линиях связи с числом каналов по двум парам до 120.

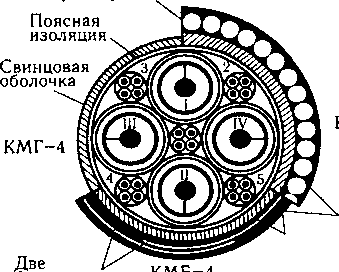

Конструкция магистрального коаксиального кабеля КМ—4 приведена на рис. 3.37 (а—поперечный разрез; б—коаксиальная пара). Кабель со­стоит из четырех коаксиальных пар типа 2,6/9,4 и пяти четверок с жи­лами диаметром 0,9 мм. Внутренний проводник 1 коаксиальной пары

изготовляют из медной полутвердой проволоки диаметром 2,58 мм; внешний 3 — из отожженной медной ленты толщиной 0,26 мм, шири­ной 30,6 мм с гофрированными кромками с одним продольным швом. На внутренний проводник насаживают или отливают полиэтиленовые шайбы 2 диаметром 9,4 мм, толщиной 2,2 мм с шагом 30,3 мм. На коаксиальную пару накладывают экран 4 из двух стальных лент тол­щиной 0,15 мм, а на него бумажные или пластмассовые ленты 5. Сер­дечник кабеля одевают в поясную изоляцию, оболочку (свинцовую), а затем защищают соответствующими защитными покровами (в зави­симости от марки кабеля). Симметричные пары в кабеле предназна­чены для организации служебной связи и цепей телемеханики и телесигнализации.

Коаксиальные кабели КМА-4 и КМЭ-4 в алюминиевых оболочках отличаются от кабелей КМ-4 только типом оболочки. В кабелях КМА-4 применяют алюминиевую оболочку, а в кабелях КМЭ-4 — комбиниро­ванную, состоящую из алюминиевой оболочки толщиной 1 мм и свин­цовой 1,3мм. Эти кабели обладают повышенными экранирующими свой­ствами и предназначены для прокладки в районах высокой грозовой деятельности и вдоль электрифицированных железных дорог по систе­ме переменного тока.

б

а

Бронепроволока

КМК-4

Наружный покров (джут)

бронеленты КМБ-4

Подушка

Малогабаритный коаксиальный кабель МКТС—4 с четырьмя коак­сиальными парами типа 1,2/4,6, пятью симметричными парами и од­ной контрольной жилой диаметром 0,7 мм имеет конструкцию, сход­ную с конструкцией кабеля КМ-4 и отличается от него диаметром и изоляцией коаксиальной пары (полиэтиленовая трубка, обжатая на жилу через каждые 12 мм), а также использованием симметричных пар вместо четверок. Малогабаритный кабель изготавливают и в алю­миниевой оболочке (МКТА-4). Известны конструкции малогабарит­ных коаксиальных кабелей, имеющих одну, шесть, восемь и двенад­цать пар.

В коаксиальных парах важным параметром является соотноше­ние диаметров внутреннего и внешнего проводников пары. При ис­пользовании коаксиальных кабелей в качестве фидеров для питания передающих антенн радиостанций соотношение диаметров про­водников в них выбирают по максимуму передаваемой мощности (D/d = 1,65) или по максимуму электрической прочности на пробой (D/d = 2,718). Оптимальное отношение D/d с точки зрения миниму­ма затухания равно 3,6.

Станционные коаксиальные кабели применяют для межстоечных соединений аппаратуры.

Кабель КСКЭМ служит для передачи спектра частот вторичных групп, КСКЭ, КСКПЭ, КСКПЭП — для передачи линейного спектра частот систем передачи коаксиального кабеля с парами 2,6/9,4 и 1,2/4,6. Кабель КСКЭ служит также для подачи спектра частот третичных групп и подачи групповых несущих и управляющих частот. Жила кабеля скру­чена из семи медных проволок диаметром: КСКЭ и КГКЭ — 0,26 мм; КСКЭМ — 0,18 мм; КСКПЭ — 0,52 мм. Изоляция у кабелей КСКЭ, КСКЭМ и КСКПЭП сплошная полиэтиленовая, у КСКПЭ — пористая полиэтиленовая. В качестве внешнего проводника используется оплет­ка из медных проволок диаметром 0,15 мм. Поверх внешнего провод­ника продольно наложена полиэтилентерефталатная лента, затем вы­полнена обмотка стальной лентой толщиной 0,1 мм и оплетка медной проволокой диаметром 0,15 мм. На оплетке расположена поливинилх­лоридная оболочка.

Строительная длина кабелей КСКЭ, КСКПЭ не менее 100 м, КСКЭМ — не менее 50 м, КСКПЭП — не менее 200 м.

Кабели устойчивы к воздействию вибрационных, ударных и ли­нейных нагрузок, пониженного атмосферного давления, соляного тумана и солнечной радиации.

Кабели КСКЭ, КСКЭМ, КСКПЭ предназначены для эксплуатации в диапазоне температур -50...+50°С. Срок службы 20 лет.

Пример условного обозначения: КСКЭ — кабель коаксиальный стан­ционный, с медными жилами, с полиэтиленовой изоляцией, экраниро­ванный, в поливинилхлоридной оболочке.

Кабели для сигнализации и блокировки

Кабели для сигнализации и блокировки предназначены для элект­рических установок сигнализации, централизации и блокировки, по­жарной сигнализации и автоматики при номинальном напряжении 380 В переменного тока частотой 50 Гц или 700 В постоянного тока.

Кабели для сигнализации и блокировки можно условно разделить на основные группы:

с оболочкой и (или) шлангом из поливинилхлоридного (ПВХ) плас­тиката, не распространяющие горение при одиночной прокладке (мар­ки СБВГ, СБВБГ, СБПБбШв, СБЗПБбШв);

с оболочкой и (или) шлангом из ПВХ пластиката пониженной горю­чести, не распространяющие горение при прокладке в пучках (марок СБВГнг, СБВБГнг, СБВБбШвнг);

в утолщенной оболочке из полиэтилена (марок СБПу, СБЗПу); в ПЭ оболочке, с броней из двух стальных лент, с различными типа­ми защитных покровов (марок СБПБГ, СПЗПБГ, СБПБ, СБЗПБ, СБПБбШп, СБЗПБбШп). Общий вид кабеля СБПБбШп представлен на рис. 3.39.

Кабели изготавливаются с числом пар 1, 3, 4, 7, 10, 14, 19, 24, 27, 30 и числом жил: 3, 4, 5, 12, 16, 30, 33, 40, 42. Могут изготавливаться по отдельному заказу с числом жил: 7, 9, 19, 21, 24, 27, 37, 48, 61.

Токопроводящие жилы кабелей — однопроволочные из медной мяг­кой проволоки, диаметром 0,8; 0,9; или1,0 мм.

Кабели марок СБВГ и СБВГнг с токопроводящей жилой диаметром 0,8 мм прокладывают только в служебных помещениях.

На токопроводящие жилы наложена изоляция из полиэтилена в виде сплошного концентрического слоя толщиной 0,35 мм для жил диамет-

ром 0,8 мм и 0,45 мм для жил диа­метром 0,9 или 1,0 мм.

В кабелях парной скрутки две изолированные жилы («а» и »б»),

Рис 3 39

резко отличающиеся по цвету, скру­ченные в пару однонаправленной (повивной или пучковой) или разно­направленной скруткой.

При однонаправленной повивной скрутке жилы или пары вне за­висимости от их числа скручены в сердечник концентрическими по­вивами. В каждом повиве имеется счетная и направляющая жилы или пары, отличающиеся цветом изоляции (одной из жил для кабе­лей парной скрутки) друг от друга и от остальных жил или пар дан­ного повива.

При разнонаправленной или однонаправленной пучковой скрутке жилы или пары с числом не более 12 скручены в сердечник или элемен­тарный пучок, скрепленный обмоткой из синтетических нитей или лент. Допускается использование отличительной расцветки изоляции не ме­нее двух пар или жил, имеющих расцветку счетных и направляющих жил или пар.

При разнонаправленной или однонаправленной пучковой скрутке сердечник с числом жил или пар более 12 скручен из элементарных пучков. В каждом повиве сердечника, скрученного из элементарных пучков, имеется счетный и направляющий пучок, отличающийся цве­том скрепляющихся нитей или лент.

Счетная жила, жила в счетной паре и обмотка нитями или лентами элементарного пучка — красного цвета, а направляющие — зеленого цвета.

В кабелях марок СБЗПБбШв, СБЗПБбШп, СБЗПБГ, СБЗПБ, СБЗПу свободное пространство сердечника кабеля по всей его длине заполне­но гидрофобным заполнителем, что обеспечивает продольную влаго- непроницаемость кабеля. Гидрофобный заполнитель должен быть со­вместим с изоляцией жил. Поверх сердечника кабеля наложена с перекрытием поясная изоляция из полимерных лент.

С 1999 г. на сетях СЦБ МПС было запрещено применение кабелей без гидрофобного заполнения. Поверх поясной изоляции может быть наложен экран из алюминиевой или алюмополиэтиленовой ленты, ко­торый обеспечивает элетростатическое экранирование электрических цепей в кабеле.

Поверх поясной изоляции или экрана (при его наличии) наложена оболочка: из ПВХ пластиката в кабелях марок СБВГ, СБВБГ; из ПВХ пластиката пониженной горючести в кабелях марок СБВГнг, СБВБГнг, СБВБбШвнг; из ПЭ в кабелях остальных марок. В кабелях марок СБПу, СБЗПу оболочка из ПЭ может наложена в два слоя, один поверх другого.

Поверх оболочки бронированных кабелей располагаются стандарт­ные защитные покровы.

Для кабелей диаметром 15 мм и более на поверхности наружной оболочки или шланга нанесены марка кабеля, опознавательный знак предприятия—изготовителя и год изготовления. Для кабелей диаметром менее 15 мм в качестве маркировки используется нить присвоенного предприятию-изготовителю цвета. Кабели при температуре 20°С име­ют следующие параметры:

электрическое сопротивление токопроводящих жил диаметром

1. мм не более 23,3 Ом/км, 0,9 мм — не более 28,8 Ом/км, 0,8 мм — не более 36,6 Ом/км; сопротивление изоляции токопроводящих жил без гидрофобного заполнения — не менее 5000 Момкм, с гидрофобным заполнением — не менее 4000 Мом км ;

пробивное напряжение 2500 В переменного тока частотой 50 Гц, приложенное между жилами, в течение 1 мин;

рабочая емкость на частоте 0,8 или 1,0 кГц пар кабелей парной скрут­ки — не более 100 нФ/км, жил кабелей с одиночными жилами — не более 150 нФ/км;

коэффициент затухания пар кабелей парной скрутки для токопрово­дящих жил диаметром: 1,0 мм — не более 0,94 дБ/км, 0,9 мм — не более 1,04 дБ/км, диаметром 0,8 мм — не более 1,18 дБ/км;

переходное затухание на ближнем конце на частоте 0,8 кГц меж­ду любыми парами кабелей парной скрутки на длине 300 м: для 100% значений — не менее 60,0 дБ, для 80% значений — не менее

1. дБ.

Минимальный срок службы кабелей без гидрофобного заполне­ния — 12 лет; с гидрофобным заполнением — 17 лет.

Эти сроки обеспечиваются при следующих климатических условиях: относительная влажность воздуха до 98% при температуре до +35°С; верхнее значение температуры окружающей среды до + 60°С; нижнее значение температуры до -40°С для кабелей в оболочке или шланге из ПВХ пластиката или ПВХ пластиката пониженной горючес­ти и до -50°С для кабелей остальных марок.

Кабели могут прокладываться механизированным или ручным спо­собом при температуре от + 60°С до — 15°С для небронированных ка­белей и для кабелей с защитным шлангом поверх брони и -10°С для остальных кабелей.

Растягивающая нагрузка на кабели должна быть не более 50 Н на каждый квадратный миллиметр общего сечения токопроводящих жил.

Допустимый радиус изгиба небронированных кабелей — не менее семи максимальных наружных диаметров, для бронированных — не менее 12 максимальных наружных диаметров кабеля

Контрольные кабели

Контрольные кабели на номинальное переменное напряжение до 660 В, частотой до 100 Гц или постоянное напряжение до 1 ООО В пред­назначены для соединения электрических цепей стативов с аппарату­рой пультов управления, выносных табло и другого оборудования СЦБ внутренней установки, подключения электропитания постовых уст­ройств автоматики и связи, монтажа цепей автоматики, сигнализации и релейной защиты трансформаторных подстанций СЦБ и связи, резерв­ных пунктов питания с ДГА и цепей дистанционного управления разъе­динителями высоковольтных линий автоблокировки.

Жилы кабелей — медные или алюминиевые (А) однопроволочные с изоляцией резиновой (Р) или поливинилхлоридной (В), из полиэти­лена (П) или самозатухающего полиэтилена (Пс). Изолированные жилы скручены в кабель или уложены параллельно в одной плоско­сти (в плоских кабелях). Если кабель содержит более четырех жил и последующие повивы, то две, три или четыре центральные жилы мо­гут не скручиваться. Жилы могут быть скручены в пары, а пары — в сердечник кабеля.

У кабелей с защитным покровом БбШв поверх жил наложены поли­этиленовые или поливинилхлоридные ленты или ленты из полиамид­ной или полиэтилентерефталатной пленки, а также две ленты из крепи­рованной бумаги.

Экранирование осуществляется обмоткой медными лентами или лентами из алюминиевой фольги, а также продольным наложением алю­миниевых гофрированных лент. Под экраном из алюминиевой фольги проложена медная проволока диаметром 0,4...0,6 мм.

Оболочка кабеля — резиновая, не распространяющая горение, по­ливинилхлоридная или свинцовая.

Контрольные кабели выпускаются с медными жилами, резино­вой изоляцией, свинцовой оболочкой, различными броневыми по­кровами КРС..., с резиновой изоляцией жил в резиновой негорючей оболочке (Н) КРН..., с резиновой изоляцией и поливинилхлоридной оболочкой КРВ..., с поливинилхлоридной изоляцией и поливинилх­лоридной оболочкой КВВ..., полиэтиленовой изоляцией с поливи­нилхлоридной оболочкой КПВ..., изоляцией из самозатухающего полиэтилена и поливинилхлоридной оболочкой КПсВ... Все эти же типы кабелей могут выпускаться с алюминиевыми жилами, в этом случае перед обозначением кабеля добавляется буква «А», напри­мер АКРНБ, АКВВБ и т.д.

Контрольные кабели изготовляют с числом жил 4, 5, 7, 10, 14, 19, 27, 37, 52 при номинальной площади поперечного сечения жилы 0,75; 1 и
