3. Генератор сигналів низькочастотний гз-118

Генератор сигналів низькочастотний ГЗ-118 являє собою джерело синусоїдального сигналу прецизійної форми хвилі та призначений для дослідження, настроювання й випробувань систем і приладів.

Технічні характеристики:

Частота вихідного сигналу встановлюється в діапазоні від 10Гц до 200кГц.

Установка частоти здійснюється дискретно на п’ятьох піддіапазонах:

10–100 Гц через 0,1 Гц - I піддіапазон;

100–1000 Гц через 1 Гц - II піддіапазон;

1–10 кГц через 10 Гц - III піддіапазон;

10–100 кГц через 100 Гц - IV піддіапазон;

100–200 кГц через 100 Гц - V піддіапазон.

Запас по краях діапазону, а також величина перекриття між піддиапазонами не менш ніж значення основної похибки установки частоти.

Опис передньої панелі.

Органи керування та контролю, а також приєднувальні клеми генератора розташовані на передній панелі та задній стінці приладу.

На рис. 7 наведено зовнішній вигляд передньої панелі генератора.

Рис. 7.

1 – «Мережа» – тумблер включення мережі;

2 – мережевий індикатор включення генератора;

3 – «Hz» – перемикачі установки частоти;

4 – « » - перемикач східчастого ослаблення вихідної напруги;

5 – «» – вихідне гніздо генератора із внутрішнім опором 600 Ом;

6 – «» – вихідне гніздо генератора із внутрішнім опором 5 Ом;

7 - «» – ручка плавної установки вихідної напруги;

8 – «РАССТРОЙКА» - ручка плавної установки розладу частоти;

9 – «МНОЖНИК» – перемикач піддіапазона частот.

Підготовка до проведення вимірів:

Установити органи керування в наступні положення:

• перемикачі «Hz» та «МНОЖНИК» у положення, що відповідає обраній частоті. Інші органи керування можуть перебувати в довільному положенні.

• тумблер «Мережа» поставити в положення «1», при цьому повинна спалахнути лампочка індикатора включення генератора.

• до початку роботи необхідно прогріти генератор протягом 15 хв.

• перевірити справність роботи генератора, для чого, використовуючи прикладний кабель, підключити до гнізда «I» генератора осцилограф З1-65А та переконатися в наявності сигналу на виході. Далі перевірити наявність сигналу при інших положеннях перемикача «МНОЖНИК».

• повертаючи ручку 7, переконатися в можливості плавного регулювання вихідної напруги.

• підключити осцилограф до гнізда «II» і перемикаючи ручку « », переконатися в можливості східчастого регулювання вихідної напруги.

4 . Прилад ц4317.3

Даний прилад призначений для виміру постійної та змінної напруги, постійного струму, опору і перевірки діодів, транзисторів, а також обладнані звуковими пробниками.

Технічні характеристики.

Точність вимірів при температурі 235С та відносній вологості менш ніж 75% становить від 0,25% до 2% в залежності від виду вимірів.

Опис передньої панелі.

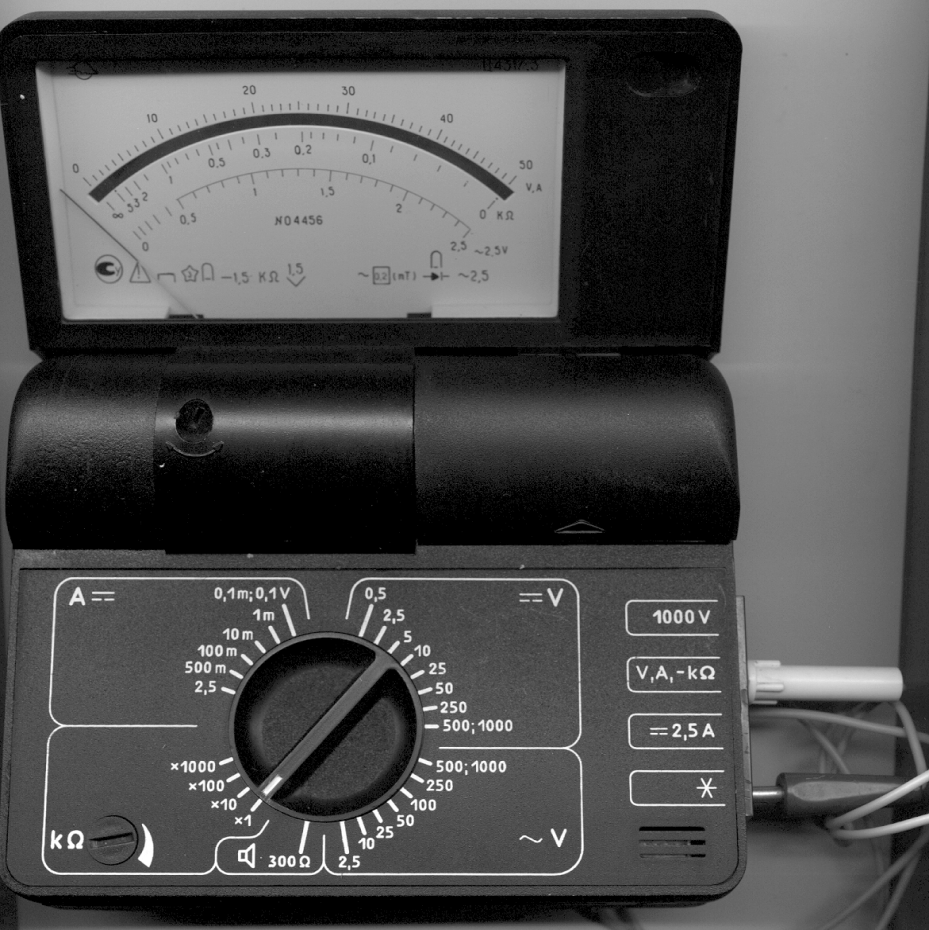

На рис.8 наведено зовнішній вигляд передньої панелі.

Рис. 8.

Для виміру сили струму й напруги необхідно:

• установити ручку перемикача у фіксоване положення, що відповідає передбачуваному виду та значенню вимірюваної величини. Якщо вимірювана величина не відома починати виміри треба з найбільшого значення;

• - підключити з’єднувальні дроти до гнізд «V,A,-k» та «*» – для всіх діапазонів вимірів, крім діапазонів виміру напруги постійного та змінного струму 0–1000 В, і сили постійного струму 0–2,5 А. При вимірі напруги постійний і змінний токи в діапазоні 0–1000 В з’єднувальні дроти необхідно підключити до гнізд «1000 V» та «*», а при вимірі сили постійного струму в діапазоні 0–2,5 А з’єднувальні дроти необхідно підключити до гнізд «2.5 А» та з’єднувальні дроти «*»;

• підключити прилад до досліджуваної схеми за допомогою з’єднувальних дротів і зробити відлік результату виміру за шкалою «V,A» для всіх діапазонів, крім діапазону виміру напруги змінного струму 0,5–2,5 А, який має окрему шкалу.

Для виміру опорів до 500 кОм необхідно:

• встановити ручку перемикача в одне із трьох фіксованих положень діапазону «k», «х 1», «х 10» або «х 100»;

• підключити з’єднувальні дроти до гнізд «V,A,-k» та «*»і замкнути їх накоротко;

• установити покажчик вимірювального механізму приладу шляхом обертання ручки «кОм» на відмітку «О» шкали «k»;

• розімкнути з’єднувальні дроти та приєднати до них вимірюваний опір. Відлік вимірюваної величини – по шкалі «k»;
