Системи водовідведення
Водовідвід з покриттів промислових будівель може бути зовнішнім або внутрішнім.
Запроектовано внутрішній організований водовідвід мають будівлі з плоскими і багатоскатних покриттями. Така система водостоку складається з водоприймальних воронок, стояків (водостічних труб), підвісних та підпільних трубопроводів, а також випусків в зливову каналізацію.

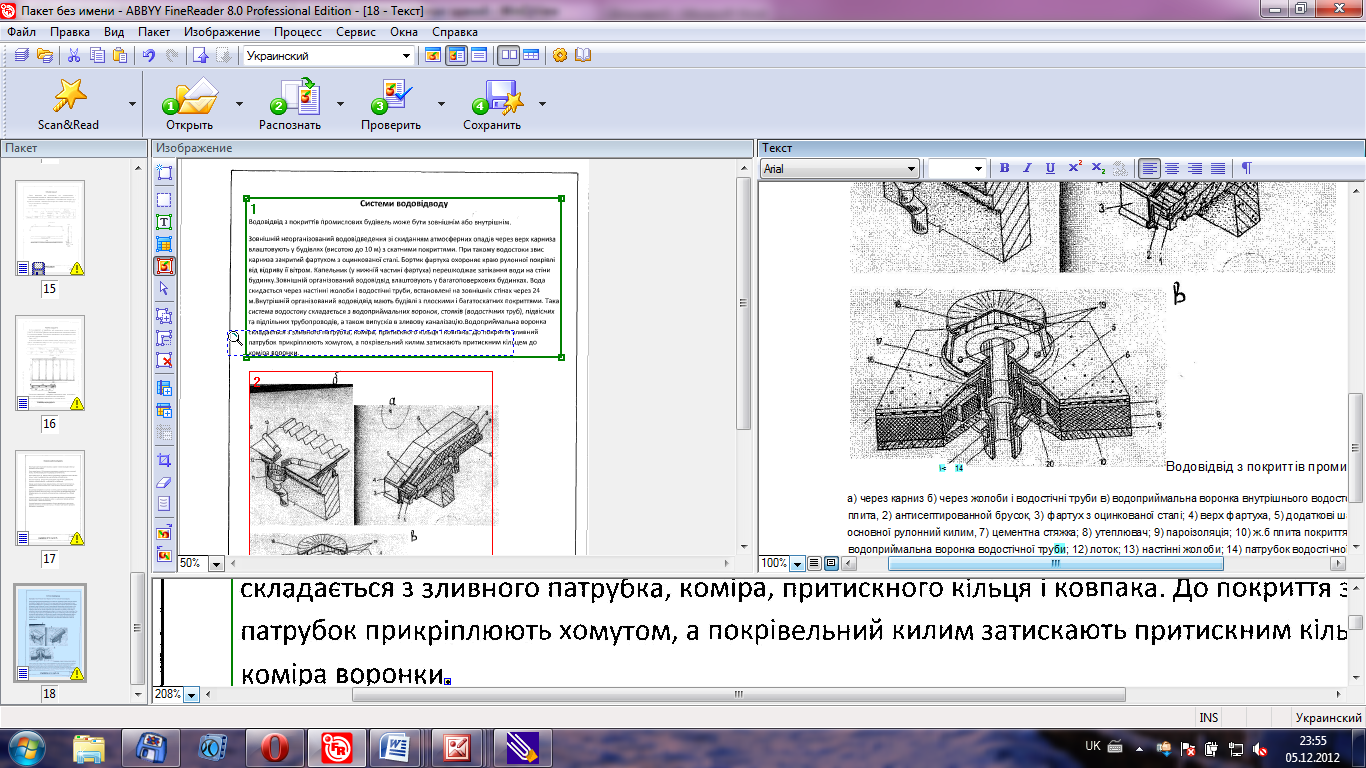

Водоприймальна воронка складається з зливного патрубка, коміра, притискного кільця і ковпака. До покриття зливний патрубок прикріплюють хомутом, а покрівельний килим затискають притискним кільцем до коміра воронки.
Специфікація залізобетонних елементів.
Таблиця 1.2.1 Специфікація монолітних залізобетонних елементів.
№№ |
Позначення |
Найменування |
Кількість на поверх |
Об’єм бетону, м3 |
Примітка |
11 |
Серія 1.412-1/77 |
Фундаменти під крайні колони ФБ 2-1 |
22 |
2,7 |
1800х1800 (розмір підошви) |
22 |
Серія 1.412-1/77 |
Фундаменти під середні колони ФБ 2-1 |
6 |
2,7 |
1800х1800 (розмір підошви) |
33 |
Серія 1.412-1/77 |
Фундаменти під фахверкові колони ФБ 2-1 |
12 |
2,7 |
1800х1800 (розмір підошви) |
Таблиця 1.2.2 Специфікація збірних залізобетонних елементів.
№№ |
Позначення |
Найменування |
Кількість на поверх |
Маса, кг |
Примітка |
14 |
Серія КЭ-01-49 |
Колони крайні КП 1-1 |
22 |
5300 |
400х600 |
25 |
Серія КЭ-01-49 |
Колони середні КП 1-3 |
6 |
7000 |
600х400 |
6 |
Серія КЭ-01-55 |
Фахверкові колони КФ 10 |
12 |
5800 |
500х500 |
47 |
Серія ПК-01-129/68 |
Ферма ФБМ 18.1-1в. |
11 |
6900 |
|
58 |
Серія 1,415-1 |
Балки фундаментні ФБ 6-12 |
35 |
1300 |
|
9 |
Серія КЭ-01-50 |
Балки підкранові БКНА 6-1 |
28 |
4200 |
|
10 |
Серія 1.465-7 |
Плити покриття П/3х6-1 |
160 |
2600 |
3000х6000 |
11 |
|
Стінові панелі 1,8 1,2 |
31 256 |
|
Товщина:240мм Довжина;6м |
|
|
|
|
|
|
Вікна, двері, ворота.
Вікна, двері та ворота
Вікна – спеціально створені прорізи у зовнішніх стінах будинків,що призначаються для освітлення, інсоляції та провітрювання приміщення.
Двері – отвір в стіні для входу і виходу з приміщення, або проріз у внутрішній простір, а також створ або кілька створів, що закривають цей отвір.
Ворота – проїзд в стіні або огорожі, що замикається створами. Воротаможуть використовуватися для обмеження доступу на певну територію, а можуть бути чисто декоративним елементом.
Таблиця 1.9 - Специфікація елементів заповнення прорізів
№ |
Позначення |
Найменування |
Кількість |
Всього, шт |
Маса, кг |
Примітка |
|||
А-В |
В-А |
1-13 |
13-1 |
||||||
1 2
3
4 |
ГОСТ 12506-81
ГОСТ 14624-84 Серія 1.435.9-17 |
Вікна ОТД 60.18-2ПС ОТД 60.12-2ПС Двері ДГ 24-10 Ворота ВР 42х42-т |
|
|
|
|
|
753 |
1,8х6 1,2х6
4,2х4,2 |
