Підкранові та обв’язувальні балки

Залізобетонні підкранові балки застосовуються в будівлях з опорними кранами вантажопідйомністю до 30т, з шагом колон 6 та 12 м.

Балки – таврового розрізу з потовщеною на опорах стіною висотою від 0,8 до 1,4 м. Вони армуються зварними каркасами, а по нижньому поясу – одним з трьох видів перед напряженої сталі: спрощеними витяжкою стержнями періодичного профілю, пакетом струн з високоміцного дроту періодичного профілю та пасмами, скрученими з високоміцною проволоки.

Підкранові балки в загалі виготовляються на протяжних стендах довжиною до 100м і більше. Напружена арматура натягується на упору, розташовані в кінці стенду,до встановлення каркасів напряженої арматури.

Балки формуються з марки бетону 300-500.

Кріплення підкранової балки до консолі колони проводиться на анкерних болтах, пропущених крізь опорний лист,попередньо приварений до нижньої закладної пластини,а до шийки колони – шляхом при варення вертикального листа до закладних пластин. Болтові з’єднання після рихтування зварюються.

Рейка у вигляді зварного батога на довжину температурного відсіку вкладається на пружній прокладці з прорезиненої тканини типу транспортних стрічок товщиною 8-10 мм з двосторонньою резиновою обкладкою і кріпиться парними лапками на анкерних болтах.

Кроквяні конструкції. Ферми

Кроквяними конструкціями-називають, спільно з латами, несучий кістяк даху.

Балка – це конструктивний елемент у вигляді стрижня, що зазнає здебільшого згину. Вони повинні задовольняти встановлені при проектуванні вимоги по міцності, жорсткості та тріщиностійкості і при випробуванні їх вантаженням витримувати контрольні навантаження, зазначені в робочих кресленнях цих балок.

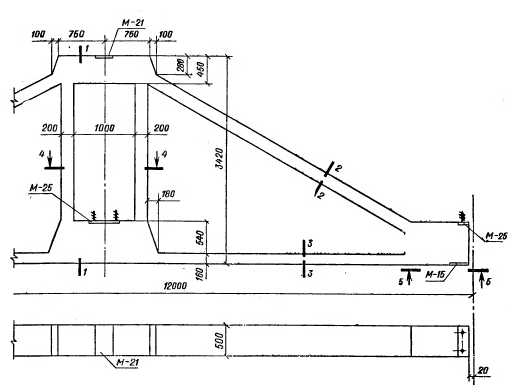

Ферми – тримальна геометрично незмінна конструкція, що складається з прямолінійних стрижнів, вузлові з’єднання яких в розрахунках вважаються шарнірними.Навантаження на ферму прикладається здебільшого у вузлах, тому в окремих стержнях виникають тільки поздовжні зусилля стиску або розтягу при роботі ферми на згин.

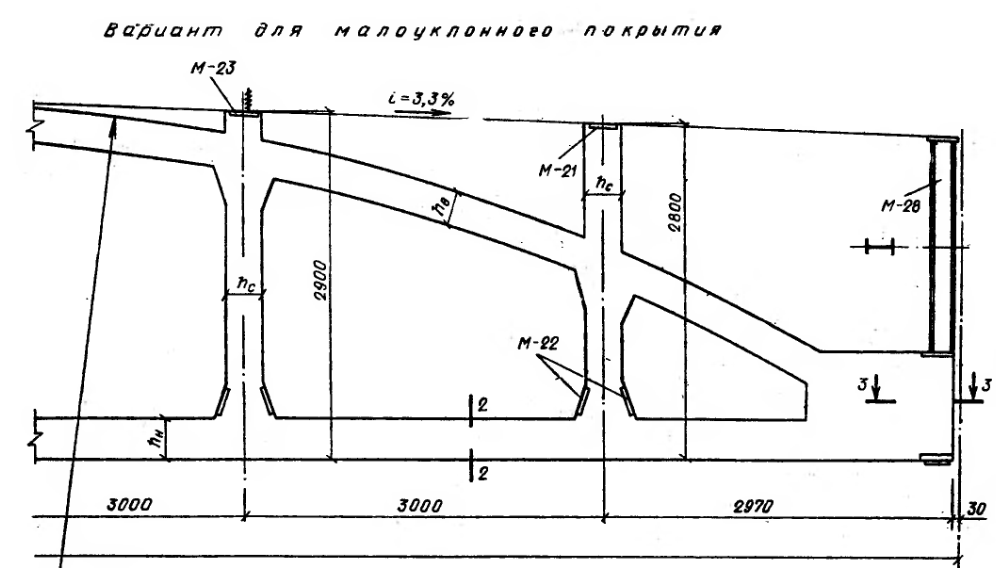

Запроектовані залізобетонні ферми покриття се­рією ФБ24І-1, виготовлені з бетону класу В35 та напруженої арматури нижніх поясів.

Ферми перекривають прольоти довжиною 24 м.

У місцях кріплення до колон та спирання плит покриття у фермах передба­чені закладні деталі.

Стіни та перегородки

Стіна – вертикальна огороджувальна конструкція, що відділяє приміщення від навколишнього простору (зовнішня) або сусіднього приміщення (внутрішня). За теплоізолюючими властивостями поділяють на залізобетонні для неопалювальних будівель і легко бетонні для отеплювальних.

Стінові панелі – виготовлені з легких бетонів теж суцільні, але мають з обох боків поверхневий шар завтовшки 20мм, з цементного розчину М100, що створює щільну і гладку поверхню. Основна арматура класу А300С, А400С. Бетон – 1,59м3

Сталь – 32-93кг

Маса – 2,3тон.

Товщина горизонтальних швів – 15мм, вертикальних 20мм.

Утеплювач – пінобетон, 80мм.

Покриття, покрівля, водовідведення

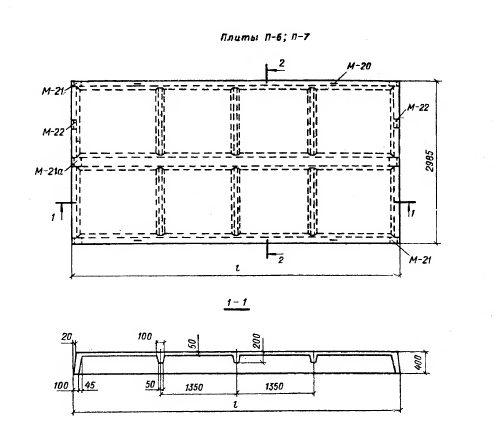

Залізобетонні ребристі плити для покриття промислових будівель виготовляються довжиною 6 і 12м і шириною добірні – 1,5м, і основні – 3 м в кожній довжині.

Плити армують стрижневою, проволоченою або пряденою арматурою, що напружується та каркасами та сітками, що розташовані в ребрах і у полці. Кількість і місце розташування плит з отворами і інтервалів між ними в перекриттях визнаються потрібною площею вибивних отворів і розташуванням в будівлі вибухонебезпечних виробництв.

Матеріали: бетон М 200—М450. Покрівля вирівнюючи стяжка, утеплювач.

У промислових будівлях в основному застосовуються покрівлі з рулонних матеріалів з ​​бітумної просоченням: руберойду, пергаміну і т. п.

Підставою для покрівлі служить замонолічений настил з ребристих залізобетонних плит і сталевий профільований настил

Покрівля плоска.

Несуча конструкція представлена залізобетонною плитою.
