Об’ємно-планувальне та конструктивне вирішення.

Опис виробничого процесу.

В головному корпусі спеціалізованого заводу з ремонту будівельних машин виконується ремонт будівельних машин на базі гусеничних тракторів та їх агрегатів.

Будівля, що проектується, має прямокутну конфігурацію в плані з розміром в крайніх осях 60х48.

Кількість поверхів – один.

Висота будівлі – 8,4м.

Будівля двох прольотів з розміром прольотів – 24.

Крок крайніх колон – 6 м.

Крок крайніх колон – 12 м.

Клас будинку – ІІ.

Ступінь довговічності та вогнестійкості – ІІ.

Планувальне вирішення будинку, найменування приміщень, їх площа, план евакуації.

Піднімання та переміщення вантажу відбувається за допомогою автомобільних та пневмоколісних підйомників.

Техніко – економічні показники:

Площа забудови- 2880 м²

Будівельний об’єм- 36000 м³

Загальна площа- 1620 м²

Робоча площа- 1620 м²

2 Архітектурно - будівельна частина

Фундаменти, фундаментні балки.

Фундаменти – нижня опорна частина споруди, яка в основному знаходиться в землі і передає навантаження будівлі на ґрунт, протидіючи бічному тиску і деформаціям. Її верхню поверхню називають уступом, нижню — підошвою, а відстань від уступу до підошви — висотою, тоді як відстань від відмітки поверхні землі до підошви — глибиною закладання.

За способом пристрою фундаменти бувають збірні та монолітні. Під колони каркасу передбачають окремі фундаменти стаканного типу, а стіни опирають на фундаментні балки.

У проекті були використані монолітні залізобетонні фундаменти, що складаються з підколонника та одноступінчатої плитної частини.

Посилання на серію 1.412-1/77.

ФБ2-1–крайній ряд, з розмірами підошви 1800x1800 мм.

ФБ2-1–середній ряд, з розмірами підошви 1800х 1800мм.

ФА1-1–під фахверкові колони, з розмірами підошви 1500х 1500мм.

Матеріали. Фундаменти виробляють з бетону марок М150 і М200.

Фундаментні балки:

Розроблені по серії 1.415-1 під панель стіни, що опираються на бетонні фундаментні стовпчики. Балки виготовлені з бетону класу В-15, арматура класу А-300С, Відмітка верху - 0,03 м. Для захисту від спучування ґрунту і для утеплення підлоги та від просідання її під балкою виконують підсипку із шлаку. По верху фундаментної балки укладають шар гідроізоляції.

Фундаментні балки ФБ6-12 прийняті по серії 1.415-1 для будинку кроком 6 м. Мають вигляд трапеції.

Марка балки	Крок колон,м	Тип перерізу	L,мм	Витрати		Маса,т
				Бетон,м3	Сталь,кг
ФБ6-2	6	1	5050	0,52	32,8	1,6

Колони

Колони – вертикальні несучі елементи залізобетонного каркасу. Їх виготовляють з бетону марки 300-600. За розташуванням будівельні колони поділяються на:

• крайні

• середні

• фахверкові

Колони призначені для одноповерхових багато прольотних будівель з прольотом 24 м, без ліхтарів, обладнаних мостовими кранами вантажопідйомністю Q=10 т, середнього режиму роботи.Їх виготовляють з бетону марки 300-600. За розміщенням поділяють на крайні, середні та фахверкові.

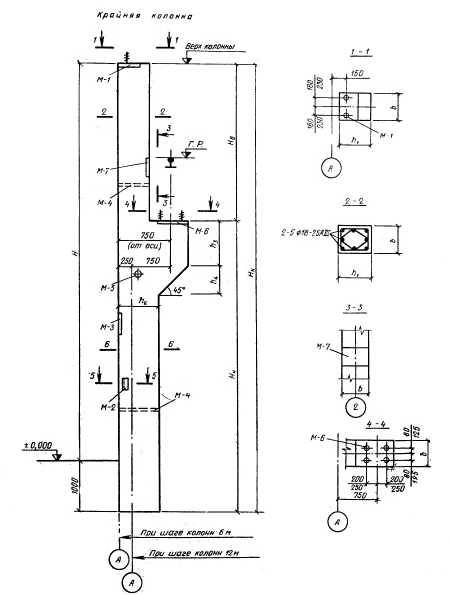

Запроектовано збірні залізобетонні прямокутного перерізу серією

КЭ–01–49, розміром :

400 х 600 мм – крайній ряди

400 х 600 мм – середні ряди

Матеріали. Колони виготовляються з бетону марок М200, М400.

Спосіб армування. Використовуються зварені арматурні каркаси заводського виготовлення. Армування попередньо напружених залізобетонних конструкцій методом безперервного армування натягнутим високоміцним дротом.

Фахверкові колони.

Колони застосовуються в торцевих фахверках і фахверках повздовжніх стін одноповерхових промислових будівель, що мають самонесучі або не несучі стіни з панелей довжиною 6 і 12 м, або цегляні самонесучі стіни.

Запроектовано збірні залізобетонні колони прямокутного перерізу се­рією КЭ–01–55, розміром 400x400мм.

Колони виготовлені з важкого бетону класу В25 з ненапруженою армату­рою класу А400С.

Колони мають закладні деталі для кріплення стінових панелей та балок по­криття.

Колони з фундаментами з з’єднуються за допомогою жорсткого кріплення колони в стакані бетону класу В25.
