3. Периодичность наблюдений:

Во время наполнения водохранилища и в первый год эксплуатации наблюдения ведут ежедневно, в последующие 3-4 года 1-2 раза в неделю, а в дальнейшем не реже 1 раза в неделю при нормальной работе сооружения. При обнаружении трещин, развития значительных дефектов наблюдения осуществляются чаще (через 3-5 суток) или ежедневно. Во время паводка наблюдения проводят ежедневно.

4. Наблюдение за трещинами в бетонных конструкциях

 Особенно внимательно надо наблюдать за трещинами в бетонных конструкциях.

Различают трещины прогрессирующие, стабилизирующиеся, пассивные.

За трещинами и швами наблюдают с целью анализа причин взаимных перемещений частей элементов плотин, оценки прочности сооружения и выявления состояния арматуры, когда она, обнажаясь в трещине, подвергается более интенсивной коррозии.

При наблюдениях за трещинами следует оценить расположение их относительно направлений максимальных растягивающих напряжений. Трещины обычно развиваются перпендикулярно направлению растяжения.

Один из простейших способов наблюдения за трещинами - нанесение краской или острым инструментом границ трещины через определённые интервалы времени, тем самым устанавливая её развитие во времени и по длине. Чтобы измерить трещину по глубине (при глубине трещины более 1 мм) используют щуп и краску, которую заливают в трещину. После высыхания краски бетон с одной стороны аккуратно скалывают и по величине проникновения краски определяют глубину трещины. Если поблизости от поверхности бетона расположена арматура, то этот способ не применим, а замеры следует проводить линейкой с миллиметровыми делениями или штангенциркулем.

Для определения продолжения процесса раскрытия трещины используются маяки из гипса, алебастра, цементного раствора, Простейшие из них представляют собой нашлёпку из соответствующего раствора, нанесённую на поверхность бетона таким образом, чтобы трещина проходила по её середине.

Перед устройством маяка поверхность бетона должна быть очищена от пыли и грязи скребком или металлической щёткой, её продувают сжатым воздухом и промывают водой. На маяке по сырому раствору наносится дата его установки.

Оценка состояния трещины заключается в следующем: если по истечении времени на маяке не образуется трещина, то анализируемая трещина не развивается; если произойдёт разлом маяка, то раскрытие трещины продолжается.

Более точно измерить величину раскрытия трещины можно по разрыву стеклянного маяка. В сырых местах маяки следует делать из цементного раствора или неразмокаемого материала (металл, текстолит, пластмасса и др.). Металлические маяки изготавливают из прутков или металлических пластинок. Тип маяка и способ установки выбирают в зависимости от местоположения трещины, имеющегося материала и ответственности сооружения. Существуют более сложные конструкции маяков, позволяющие получить качественные и количественные показатели развития трещин и являющимися промежуточными между простыми маяками и щелемерами.

При обнаружении, что за время одного наблюдения до следующего процесс раскрытия трещин продолжался, на трещину следует установить простейший щелемер в виде двух металлических стержней, заделанных в бетон по обе стороны трещины. Расстояние между штырями измеряют штангенциркулем.

 В деформационных швах гидротехнических сооружений производятся наблюдения за:

• осадкой и вытеканием герметизирующей мастики;

• деформацией наружных элементов шпонок (брусьев обшивки, уплотнений, болтовых креплений и др.);

• фильтрацией воды из шпонок;

• чистотой смотровых колодцев.

При визуальном обследовании швов особое внимание надо обратить на заполнение их уплотнителем и недопустимость образования в них льда. Значительная фильтрация через шов свидетельствует о нарушении уплотнения. Наибольшее раскрытие швов имеет место зимой, а наименьшее – летом. Увеличение раскрытия швов в другое время свидетельствует о неравномерных осадках основания или горизонтальных смещениях. В этом случае надо переходить на систематические, более частые инструментальные наблюдения. Уменьшение фильтрации свидетельствует о кольматации раскрытого шва. Внезапное раскрытие шва позволяет предположить появление нарушения монолитности секции; при этом необходимо её внимательно осмотреть, так как могут образоваться трещины.

Следует обращать внимание на состояние строительных швов напорных гидротехнических сооружений, которые являются их слабым местом из-за плохого сцепления бетона между блоками бетонирования и неблагоприятные условия для проработки бетона вблизи опалубки. Необходим контроль за их состоянием после строительства и своевременное омоноличивание.

На ответственных сооружениях (I - III класса) или элементах чаще всего наблюдения за температурно-осадочными швами и трещинами ведут с помощью закладных или накладных щелемеров, которые условно подразделяются на одноосные, плоскостные и пространственные.

Наблюдения за фильтрацией через бетонные сооружения позволяют судить о трещиноватости и пористости бетона, его выщелачивании фильтрующейся водой, качестве швов и работе уплотнений, а также о других фильтрационных свойствах бетона. При обнаружении очагов фильтрации через бетон следует измерить расход фильтрационной воды и взять её пробу.

При фиксировании в журнале наблюдений очагов фильтрации через бетон следует использовать принятые определения.

Малые фильтрационные расходы измеряют путём наложения на очаг фильтрации щита с влагопоглощающим материалом (вата, фланель, синтепон и др.) на определённое время. Приток влаги определяется последующим взвешиванием щита. Этот простой, но мало точный способ позволяет дать качественную оценку фильтрации. Значительные расходы воды из очагов фильтрации определяют, как правило, объёмным способом (отводя фильтрат с помощью канавок), а пробы воды отбирают в чистые бутыли непосредственно (при струйных течах) или же с помощью прижимной воронки (при капельном или сочащемся характере истечения).

Время сбора профильтровавшейся воды принимают в зависимости от интенсивности фильтрации до 10 мин. Следует учитывать, что фильтрация через трещины зимой увеличивается, а летом- уменьшается. При нарушении такой цикличности происходит кольматация трещин или их раскрытие с выщелачиванием бетона. Фильтрационные расходы сопоставляют с учетом температур и напора на сооружении во время измерений.

В подводных и подземных частях сооружений применяют метод откачки или нагнетания воды через специально пробуренные скважины. Иногда для характеристики фильтрации через бетон выбуривают керн для испытаний или бурят скважины, нагнетают туда воду и по удельному водопоглощению судят о фильтрации. Скорость фильтрации определяют путём пуска краски или химических соединений в скважины.

По величине фильтрационного расхода через тело и основание бетонной плотины можно судить об эффективности дренажных систем, водопроницаемости пород основания и напорной грани плотины, о фильтрационных режимах, вызванных изменением уровней воды в бьефах, о суффозионных процессах и др. Профильтровавшаяся через напорную грань плотины вода по вертикальному дренажу стекает в смотровую галерею, а затем по кювету в сборный колодец и сбрасывается в нижний бьеф. В этом случае расходы измеряют известными способами: термометрическим, объёмным, поплавковым, солевым, мерными водосливами, гидрометрическими вертушками, расходомерами и т.д. Иногда фильтрационные расходы необходимо контролировать на отдельных наиболее ответственных участках сооружения. Тогда эту зону изолируют.

Противодавление на подошву плотины контролируют путём измерения пьезометрических уровней в характерных точках подземного контура по закладным пьезометрам. Для высоких бетонных плотин особенно актуальна не только фильтрация через основание, но так же и обходная фильтрация.

При обследовании следует обращать внимание на коррозию бетона, которая происходит в ряде случаев при фильтрации через бетон и ведёт к снижению прочностных свойств бетона в результате возникновения химических реакций на поверхности и внутри бетона. Характер коррозии зависит от состава бетона, температуры и агрессивности водовоздушной среды, скорости обмена последней у его поверхности, градиента напора воды, плотности бетона, его напряжённого состояния и наличия защитных слоёв. Коррозия происходит в результате массообменных процессов под действием вод с малой жёсткостью либо содержащих агрессивные вещества. При появлении признаков коррозии необходимо организовать соответствующий контроль, а при развитии процесса - принять меры для предохранения бетона путём уплотнения его инъекцией специально подбираемых растворов и обработки бетонных поверхностей с целью гидроизоляции и уплотнения. Выбор необходимых мероприятий должен производиться с привлечением специализированных организаций.

Основными очагами коррозии являются участки со слабым его уплотнением. В этих местах в первую очередь выщелачивается гидроокись кальция и появляются белые и желтоватые пятна, которые при нанесении на них фенолфталеина приобретают красный цвет, то есть присутствует известь. Количество извести в фильтрате определяют путём титрования пробы воды фильтрата в лаборатории. Наличие ионов Са в фильтрате свидетельствует о растворении извести и выносе её из бетона. Увеличение в фильтрате ионов SО характеризует процесс образования кристаллов гипса, которые разрушают бетон. Вода, обладающая существенной гидрокарбонатной жесткостью, способствует уплотнению поверхностного слоя бетона.

Для определения степени агрессивности воды по отношению к бетону следует брать пробы воды из обоих бьефов- с поверхности воды и из глубины вблизи бетонных конструкций, а так же из пьезометров в бетонных сооружениях и из больших трещин (при наличии фильтрации). Химический анализ проб воды проводят в лабораториях по стандартным методикам 1 раз в 2-3 года. При повышении агрессивности воды анализ проводят ежегодно.

При обследовании бетонной поверхности следует обратить внимание на недопустимость попадания масла на несущие железобетонные конструкции. Это можно ожидать в местах установки на гидротехнических сооружениях оборудования и аппаратов, использующих смазочные и электроизоляционные минеральные масла. Утечка масел и пропитка ими бетона приводят к нарушению сплошности бетона, что равносильно потере его несущей способности.

В случае попадания масла на массивные гидротехнические сооружения должны быть приняты меры к его немедленному удалению. Места пропитки маслом должны быть поставлены под наблюдение. Бетон, пропитанный маслом и потерявший прочность, должен быть удалён и заменён новым.

 Необходимо контролировать возникновение в железобетонных конструкциях трещин под действием электрокоррозии, в особенности на железобетонных конструкциях вблизи генераторов и трансформаторов, и фиксировать их количество и характер.

Все дефекты, обнаруженные при обследовании, необходимо фиксировать в журнал. Их измеряют, зарисовывают, фотографируют, указывают дату, объём и привязку местоположения дефекта. При этом следует пользоваться принятыми определениями и условными обозначениями (см. п. 2). Особое внимание следует обращать на размеры и интенсивность раскрытия трещин и швов, следы вытекания заполнителя швов, повреждения кромок, степень влажности пятен, природу происхождения трещин в бетоне, интенсивность их раскрытия, глубину раковин, отслаиваний, величину истирания бетона, наличие обнажённой арматуры, площадь, цвет, толщину, влажность налётов и потёков, запах и прозрачность фильтрующей воды и др. Выявленные дефекты должны быть обозначены пометками на развёрнутых схемах сооружений и их элементов.

Контроль качественных показателей состояния бетонных и железобетонных конструкций гтс.

1. измерение напряжений и деформаций в бетонных сооружениях;

2. тензометры;

3. тензодатчики;

4. струнные датчики;

5. вторичные приборы измерительных систем – регистраторы данных

Тензометр (от лат. tensus — напряжённый и ... метр), прибор для измерения деформаций, вызываемых механическими напряжениями в твёрдых телах. Применяется при исследовании распределения деформаций в деталях машин, конструкций и сооружений, а также при механических испытаниях материалов. Наиболее распространены электротензометры сопротивления, основным элементом которых служит тензорезисторный датчик

Тензодатчики сопротивления обычно работают в области упругих деформаций.

Тензодатчик, измерительный преобразователь деформации твёрдого тела, вызываемой механическими напряжениями, в сигнал (обычно электрический), предназначенный для последующей передачи, преобразования и регистрации. Наибольшее распространение получили Тензодатчик сопротивления, выполненные на базе тензорезисторов (ТР), действие которых основано на их свойстве изменять под влиянием деформации (растяжения или сжатия) своё электрическое сопротивление (см. Тензорезистивный эффект). Конструктивно ТР представляет собой либо решётку (рис. 1), изготовленную из проволоки или фольги (из константана, нихрома, различных сплавов на основе Ni, Mo, Pt), либо пластинку из полупроводника (например, Si. ТР механически жестко соединяют (например, приклеивают, приваривают) с упругим элементом Тензодатчик (рис. 2) либо крепят непосредственно на исследуемой детали. Упругий элемент воспринимает изменения исследуемого параметра х (давления, деформации узла машины, ускорения и т. п.) и преобразует их в деформацию решётки (пластинки) e(x), что приводит к изменению сопротивления ТР на величину DR (e) = ± k×R₀×e, где R₀ — начальное сопротивление ТР, k — коэффициент тензочувствительности (для проволочных – к ≤ 2-2,5, для полупроводниковых к = 200.

Величина DR зависит не только от e, но и от температуры упругого элемента: DR (q) = a×Dq× R₀, где Dq — изменение температуры упругого элемента, a — температурный коэффициент относительного изменения сопротивления ТР: для проволочных и фольговых ТР a = (2—7)×10^-3 K^-1. Для уменьшения погрешности требуется автоматическое введение поправок на температуру либо термокомпенсация. Наиболее распространён метод «схемной» термокомпенсации с использованием мостовых цепей. На рис. 3 показан пример включения в мостовую цепь двух идентичных ТР, воспринимающих деформацию упругого элемента; при этом DR₁(e) и DR₂(e) имеют разные знаки, тогда как DR₁(q) и DR₂(q) — один и тот же знак. Ток в диагонали моста (выходной сигнал) при условии определяется выражением i_аб = М (R₁× R₄– R₂× R₄), где М — коэффициент <A< a>href ="../63/684.htm">пропорциональности, R’₁ и R'₂ — сопротивления тензорезисторов, равные соответственно R₁ + DR₁(e) + DR₁(q) и R₂ – DR₂(e) + DR₂(q). Мостовая цепь с двумя ТР позволяет повысить чувствительность в 2 раза, а с четырьмя — в 4 раза по сравнению с  мостовой цепью с одним ТР и обеспечивает полную термокомпенсацию.

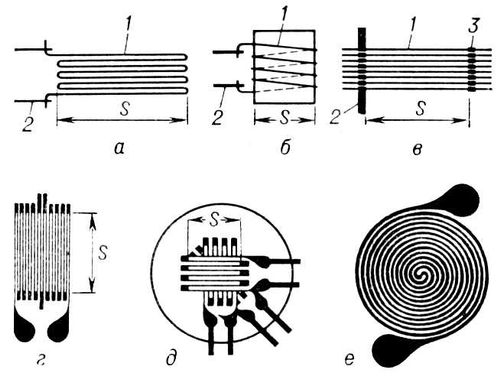

Рис. 1. Рещетки тензодатчиков: проволочные — петлевая (а), витковая (б) и с перемычками (в); фольговые — для изменения одной компоненты деформации (г), трех компонент (д) и кольцевых деформаций (е); 1 — проволока; 2 — выводы решетки; 3 — перемычки; S — база датчика.

Рис. 2. Схема тензорезисторного датчика: 1 — решётки; 2 — упругий элемент; R1,..., R4 — тензорезисторы; х — измеряемый параметр.

[

Рис. 3. Схема включения двух тензорезисторов в мостовую цепь: R₁R₁() R₁() и R₂R₂() R₂() — сопротивления тензорезисторов [R() и R() — изменения сопротивлений тензорезисторов в зависимости от изменения деформации  и от температуры ]; R₃, R₄— сопротивления обычных резисторов; i_aб— ток в диагонали моста; U — источник питания (постоянного тока); У — усилитель; Р — устройство, регистрирующее результат измерения. [R() и R() — изменения сопротивлений тензорезисторов в зависимости от изменения деформации  и от температуры ]; R₃, R₄— сопротивления обычных резисторов; i_aб— ток в диагонали моста; U — источник питания (постоянного тока); У — усилитель; Р — устройство, регистрирующее результат измерения.

СТРУННЫЙ ДАТЧИК - измерительный преобразователь давления, перемещений, усилия, расхода и т.п. в электрический сигнал (ток, напряжение, частоту) в виде натянутой стальной струны и электромеханического преобразователя, возбуждающего колебания струны и преобразующего их в электрический сигнал. Частота колебаний струны зависит от ее натяжения и пропорциональна измеряемой величине (усилию, перемещению и др.). Применяется преимущественно в системах автоматического регулирования технологических процессов

Чувствительный элемент струнного датчика — натянутая вольфрамовая или стальная струна (несколько струн). ρ и E — соответственно плотность и модуль упругости материала струны. Основные элементы струнного датчика: механическая система со струной (струнами) и вторичный преобразователь (обычно электромагнитного или магнитоэлектрического типа), преобразующий изменение частоты колебаний механической системы в изменение параметра электрической цепи.

Действие струнного датчика основано на зависимости собственной частоты колебаний струны f₀ от её длины l массы m и силы натяжения F (либо механического напряжения s или удлинения Dl):,

.

Рис. 4. Схемы устройства струнных датчиков: а — однострунного; б — дифференциального; 1 — струна; 2 — корпус; 3 — выходной преобразователь (U — напряжение питания, е — эдс на выходе преобразователя); 4 — мембрана; 5 — пружина; 6 — выходной сигнал; р и F — измеряемые параметры (давление и усилие).

  Струнные датчики делятся на однострунные и дифференциальные, имеющие две идентичные струны (рис 4.). Дифференциальное включение струн позволяет значительно уменьшить влияние окружающей среды (температуры, давления) на результаты преобразования входного параметра. Основной недостаток однострунных датчиков — резко нелинейная статическая характеристика; у дифференциальных струнных датчиков нелинейность статической характеристики значительно меньше. Точность преобразования струнного датчика увеличивается, если основной составляющей жёсткости механической системы является жёсткость струны.

АВТОНОМНЫЕ РЕГИСТРАТОРЫ ДАННЫХ

ADKB0816 и ADKB1632 - Плата мультиплексора. Представляет собой расширительный модуль для регистратора данных ADK-10. Состоит из клеммной платы для установления соединений с датчиками и коммутационной платы с реле. Выпускается в двух вариантах: 8/16 каналов и 16/32 канала. ADKEXKV1 - Комплект разрядников для защиты от перенапряжений (заказное оборудование). Комплект устройств молниезащиты включает в себя трехполюсные и двухполюсные плазменные грозозащитные разрядники. Устройства молниезащиты являются заказным оборудованием, они предназначены для защиты коммутируемых каналов и устанавливаются на плате мультиплексора в заводских условиях. ADKA24DC - Блок питания 24 В постоянного тока (резервный). Смонтирован в кожухе ADK-10, обеспечивает индивидуальную подачу питания 24 В постоянного тока на датчики. Приводится в действие цифровым входным сигналом от ADK-10. ADKMD900 - Многоточечный интерфейс MD9. Этот интерфейс необходим для работы сети регистраторов данных ADK-10. Смонтирован в кожухе ADK-10, оборудован своим собственным Т-образным разъемом и оконечным элементом.

ADKPCMD9 - Многоточечный интерфейс MD9 и модуль SC532. С его помощью осуществляется подключение IBM PC или совместимого компьютера к внешним устройствам регистратора данных ADK-10. SC532 представляет собой модуль памяти, непосредственно подключенный к ПК с помощью интерфейса RS232. WERG5900 - Коаксиальный кабель. В сети регистраторов данных ADK-10, с помощью коаксиального кабеля RG59 сопротивлением 75 Ом регистраторы данных подключаются к удаленному ПК. ADK10BOX - Регистратор данных. Это полностью интегрированная система сбора данных, размещенная в кожухе с защитой по IP68, вместе с измерительным и управляющим модулем Campbell CR-10X, оптически изолированным интерфейсом SC32A, контейнером с перезаряжаемыми элементами питания, модулем блока питания датчиков, и системным программным обеспечением для считывания показаний приборов и передачи данных

ADKPCMD9 - Многоточечный интерфейс MD9 и модуль SC532. С его помощью осуществляется подключение IBM PC или совместимого компьютера к внешним устройствам регистратора данных ADK-10. SC532 представляет собой модуль памяти, непосредственно подключенный к ПК с помощью интерфейса RS232. WERG5900 - Коаксиальный кабель. В сети регистраторов данных ADK-10, с помощью коаксиального кабеля RG59 сопротивлением 75 Ом регистраторы данных подключаются к удаленному ПК. ADK10BOX - Регистратор данных. Это полностью интегрированная система сбора данных, размещенная в кожухе с защитой по IP68, вместе с измерительным и управляющим модулем Campbell CR-10X, оптически изолированным интерфейсом SC32A, контейнером с перезаряжаемыми элементами питания, модулем блока питания датчиков, и системным программным обеспечением для считывания показаний приборов и передачи данных.

ADKAVW10 - Интерфейс струнного датчика. Этот интерфейс необходим для считывания сигналов струнного датчика. Он действует как усилитель сигнала катушки струнного датчика, и, кроме того, действует в качестве развязанной обратной цепи между катушкой и аналоговым вводом регистратора данных. AADK10CKD - Переносный блок с клавишной панелью/дисплеем. Переносный блок служит для обмена информацией с регистратором данных ADK-10. С его помощью осуществляется программирование регистратора данных, и отображаются показания датчиков. В сети регистраторов данных ADK-10 один блок ADK10CKD можно переносить от одного пункта наблюдения к другому. A DK16MUX и ADK32MUX - Мультиплексор. Представляет собой модуль увеличения числа каналов для системы сбора данных ADK-10. Мультиплексор состоит из двух элементов, смонтированных в кожухе IP67 - это клеммная плата для установления соединений с датчиками, и коммутационная плата с реле. Выпускаются две модели: 8/16 каналов и 16/32 канала. ADKWE650 - Соединительный кабель. С его помощью устанавливается соединение между мультиплексором и регистратором данных ADK-10. Длина кабеля составляет 3 метра, на обоих его концах имеются два соединителя, установленные на заводе. WE650V8K - Кабель для внутренних соединений в системе. Этот кабель состоит из 5 скрученных пар проводов, при этом каждый проводник покрыт полипропиленовой изоляцией. Каждая пара проводников защищена алюминиевым экраном, все проводники находятся под общим алюминиевым экраном, и покрыты сверху экструдированной виниловой оболочкой. Кабель поставляется в собранном виде, и позволяет увеличить длину кабеля ADKWE650 до 250 метров.

РЕГИСТРАТОР ДАННЫХ ADK10C16 (АВТОНОМНЫЙ)

Р егистратор данных ADK10C16 представляет собой автономную систему сбора данных на основе контроллера Campbell Scientific CR10X. Эта многофункциональная компактная система размещается в кожухе IP68, снабженном Контроллером CR10X, интерфейсом струнного датчика, оптически изолированным интерфейсом SC32A, контейнером с перезаряжаемыми элементами питания, модулем блока питания датчиков, зарядным устройством элементов питания, работающим от источника напряжения 220 В, и сис-темным программным обеспечением для считывания показаний приборов и передачи данных с помощью портативногоПК. Встроенная 8/16-канальная релейная плата мультиплексора с защитой от перенапряжения, позволяет использовать 16 несимметричных каналов, или 8 дифференциальных каналов. Для увеличения числа каналов к Контроллеру может быть подключено до 5 внешних релейных мультиплексоров.

Другие средства связи, такие как интерфейс MD9, модем или модуль GSM также могут функционировать с использованием порта связи, обеспечивая передачу данных на удаленный ПК для ведения непрерывного мониторинга.

СОВМЕСТИМОСТЬ ДАТЧИКОВ

Имеется широкий выбор датчиков, данные с которых могут быть считаны, отображены и сохранены в любой выбранной пользователем системе технических метрических единиц. Датчики давления Sisgeo - Пьезодатчики, чувствительные элементы давления, измерительные преобразователи давления, и т.д., с мощностью выходного сигнала от 4 до 20 мА. Преобразователь постоянного тока в постоянный обеспечивает датчики питанием напряжением 24 В постоянного тока.

Струнный датчик - Включает в себя пьезодатчики, датчики деформаций, и т.д. Любой тип контрольно-измерительного устройства может быть запрограммирован таким образом, чтобы возбуждение имело место на его оптимальной частоте.

Приклеенные тензодатчики (Резистивные и полупроводниковые) - Динамометрические элементы, полу- или полномостовые тензодатчики и тензочувствительные элементы, и т.д. Возможность выбора возбуждающего напряжения свыше 2,5 В постоянного тока при помощи методики логометра позволяет устранить погрешности по напряжению смещения и эталонному напряжению.

Линейные потенциометры и DCDT - Предназначены для измерения смещений в тензометрах, устройствах контроля соединений, устройствах для наблюдения за развитием трещин, и т.д.

Магниторезистивные датчики - Бесконтактные маятниковые датчики для измерения угла наклона, применяемые в инклинометрах, поверхностных клинометрах, в связках скважинных инклинометров, и т.д.

Акселерометры с сервоприводом - Устанавливаются на инклинометрах, поверхностных клинометрах. Показания скважинных инклинометров могут быть считаны при добавлении преобразователя постоянного тока в постоянный.

Резисторные датчики температуры (RTD), термисторы и термопары - Широкий спектр устройств может подключаться непосредственно, без необходимости создания специальных соединений или холодных спаев.

Другие типы датчиков - Расходомеры, приборы для измерения скорости ветра, измерители температуры и относительной влажности воздуха, измерители уровня осадков, пирометры, а также измерители проводимости и величины pH. СХЕМА КОНФИГУРАЦИИ РЕГИСТРАТОРА ДАННЫХ ADK-10

С помощью мультиплексоров можно дополнительно получить 192 входных аналоговых канала (96 дифференциальных каналов) - обеспечивающих подключение дополнительных регистраторов данных. Конфигурация входных каналов мультиплексоров (MUX) может быть настроена таким образом, чтобы имелась возможность подключать группы приборов самого разного типа.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ MULTILOGGER

• Собственное 32-битное приложение, разработанное для Windows® 95, 98 и Windows® NT. - Простой для обучения и легкий в работе Графический интерфейс пользователя (GUI). - Исчерпывающая контекстно-зависимая справочная диалоговая система и документация. - Встроенная функция сигнализации по предельным значениям ввода и наблюдения. - Функция наблюдения в режиме реального времени с выдачей текстовых сообщений и графиков (до 4)

- Такие режимы программы, как Zero (Ноль) и Test (Тест) помогают во время инсталляции и при устранении неполадок.

- Инструмент анализа данных, который включает в себя функцию редактирования данных, функцию выбора данных, электронную таблицу, совместимую с Excel, программу создания отчетов и функцию построения диаграмм.

-Расширенные варианты настроек по требованиям заказчика.

- Расширенные варианты генерации программ.

Программное обеспечение MultiLogger разработано для того, чтобы обеспечить большое быстродействие регистратора данных ADK-10, сохраняя при этом эффективность и многофункциональность контроллера Campbell Scientific. Программа, которая управляет работой системы регистрации данных, создается на основе выбранных параметров. Эти параметры включают в себя типы интервалов и конфигурацию каналов, а также то, подключены приборы непосредственно к монтажной панели Контроллера, или через мультиплексоры.

Каждый измерительный канал может быть сконфигурирован, исходя из типа прибора, и запрограммирован для вывода данных в технических единицах измерения, с поправкой на температуру. Кроме того, могут быть заданы предельные значения срабатывания аварийной сигнализации.

Мастер-функция и редактор программных файлов позволяют добавлять или изменять типы измерений, добавлять или изменять преобразование и/или сигналы тревоги. MultiLogger взаимодействует с Контроллером через прямое соединение, модем или другие внешние устройства связи, с помощью которых можно загрузить программу, контролировать состояние системы (с помощью текстового и/или графического монитора), и производить сбор данных. Собранные данные могут быть сохранены в файле ASCII, или в электронной таблице, совместимой с Excel. Поддерживаются также другие внешние устройства связи, включая оконечные серверы сети Ethernet с протоколом TCP/IP, и широкополосные беспроводные приемопередатчики. При использовании устройства передачи данных, совместимого с функциональными возможностями программного обеспечения, могут также поддерживаться пользовательские средства связи.

Наблюдения за размывами в нижнем бьефе.

Н.Б. обследуют 1 раз в год в течение всего периода эксплуатации. Обследования включают:

А) Снятие рельефа воронки местного размыва путем замера глубин воды по отдельным створам. Створы располагают через 5…10 м, замеры в створах – через 10 м.

Замеры производятся с помощью реек, шестов, грузов с лебедками, профилографов, ультразвуковых эхолотов, (принимают отраженный от дна импульс).

Эхолот работает при диапазоне глубин 0,2…20 м, и даже ЛПР-48 до 100 м.

По замеренным глубинам определяют абсолютные отметки и горизонтали воронки размыва, по которым судят о местных деформациях в НБ.

Особое внимание – сопряжение русла с элементами крепления. Возможны размывы, подмывы бетонных плит, деформации креплений.

Полученную картину сопоставляют с условиями деформации русла в предыдущие годы и устанавливают состояние воронки размыва: развитие процесса размыва, затухание или, наоборот, замыв русла.

Это позволяет правильно наметить эксплуатационные мероприятия по защите сооружения от опасных размывов (закрепление русла, изменение схемы маневрирования затворами).

Б) Подводно-технические обследования.

Три способа:

- линейный – вехами, или буйками ограничивают полосы шириной 3-10 м, по которым, ориентируясь на них, движется водолаз, ведя фотосъемку или передавая информацию по телефону;

• зигзагообразный – при больших обследуемых площадях;

• радиальный – при малых площадях: фиксируется с помощью балласта точка, которая поддерживается с поплавков. От нее по радиусу 10…15 м площадь обследуется водолазом.

При незначительных глубинах при чистой воде применяют ящик со стеклянным дном или смотровую трубу с иллюминатором; диаметр трубы = 50…100 мм, длина =150 см.

В) Контроль уровней и сравнение их фактического значения с проектным. Имеются случаи снижения уровней НБ по сравнению с проектным на 1,5…2,0 м и более вследствие прекращения наносов из водохранилища и возникновения размывов. Снижение уровня НБ уменьшает степень затопления прыжка с отгоном его в сторону рисбермы, что неизбежно ведет к размывам устройств НБ и аварии.

В НБ ответственных сооружений в зоне местного размыва, в конце бетонного крепления, устанавливают линейные преобразователи размыва

Особенности наблюдений за ГТС с высокоскоростными потоками. (водосливная плотина, туннельный водосброс, шахтный водосброс, быстроток и их нижние бьефы.

Натурные исследования НИСа Гидропроекта, ВНИИГа и др. показали, что эти наблюдения должны быть комплексными с использованием аппаратуры многоцелевого назначения.

Цель наблюдений – разработка и внедрение мероприятий, повышающих надежность сооружения.

Наблюдения ведутся за:

• гидродинамическим давлением (осредненная и пульсационная составляющие); с этой целью используются датчики осредненного давления и пульсации в точке. Если требуется найти пульсационное давление не в точке, а ее интегральное значение, то датчики устанавливают на расстоянии друг от друга не более радиуса взаимной корреляции (поплотнее), которое определяется экспериментально; их дублируют, учитывая возможность механического повреждения камнями, мусором и т.п. Как правило, в этих же точках измеряют и пьезометрическое давление.

• кавитационные условия устанавливаются с помощью преобразователей для ультразвукового изучения кавитационной эрозии, гидродинамического давления, осредненной и пульсационной составляющей скорости.

Различают зоны очагов местной и общей кавитации. Они обычно наблюдаются:

местные – на гасителях, расщепителях, водобойных стенках, пазах затворов ит.п.;

общие – на входных оголовках, водосливных поверхностях, быках, поворотах водоводов и т.п. Здесь ведут маркшрейдерскую и стереографическую съемку по сетке створов, что позволяет вычислить статистические оценки (стандарт, функция распределения) неровностей, которая характеризуется шероховатостью, углами наклона выступов, направлениями и т.п.;

• скорости распределения упругих волн в основаниях гтс фиксируются вибропреобразователями, установленными в ряде соседних секций. Кроме того, получения картины воздействия потока на элементы водосбросного тракта периодически проводят наблюдения за состоянием водной поверхности и направлением скоростей по глубине потока и в плане с помощью вертушек, флюгеров и т.п.

Все натурные наблюдения выполняются в определенном комплектном наборе:

• в эксплуатационный период,

• в пусковой период,

• специальные.

Так, например:

1. визуальные наблюдения – для всех сооружений во все три периода;

2. аэрация потока – специальные;

3. растекание потока в плане – для рисбермы и неукрепленного русла;

4. эрозия – изучается для всех сооружений в эксплуатационный период и в специальных наблюдениях;

5. гидродинамическое давление и вибрация - относится к исследованиям пускового периода и специальным;

6. вибрация - в эксплуатационный период изучается в туннельных водосбросах и на бымтротоках.

Таким образом, на каждом гидроузле составляется на основе общих требований своя, с учетом имеющихся сооружений и условий, программа натурных наблюдений и ее состав.

Эксплуатация механического оборудования.

К механическому оборудованию относятся: затворы, сороудерживающие решетки, эстакады, подкрановые пути, подвижные подъемно – транспортные механизмы, решеткочистители, тележки для транспортировки затворов, трансформаторы и др.

Требования к эксплуатации:

• надзор;

• ревизия;

• профилактический и плановый ремонт, т.е. поддержание оборудования в работоспособном состоянии.

Это выполняется службой эксплуатации.

А) Затворы.

Исправный затвор под напором

• не имеет перекосов;

• заметных деформаций;

• после посадки на порог не пропускает воду через донные и боковые уплотнения;

• движется плавно, без рывков;

• сварные швы не пропускают воду;

• ходовые части смазаны (соединения, цепи, тросса, крепления обшивки);

• уплотнения прилегают плотно;

• закладные части на имеют заусениц, острых краев, набрызгов электросварки, цемента, грязи.

Проверяют:

• состояние сварных соединений,

• состояние цепей, блоков, тросов – очищают, смазывают,

• состояние резины,

• положение опор затворов.

При коррозии более 10% производится капитальный ремонт или замена, менее 10% - зачистка, антикоррозийное покрытие.

Резиновые уплотнения - если теряет эластичность – замена, до замены – временные деревянные или металлические прокладки.

Колеса должны свободно вращаться от руки.

Пружины, пальцы, винты, валы, скобы, цепи – степень изношенности сравнивают с чертежами; не должно быть изгибов, повреждений, истирания – в противном случае производится замена.

Заделка стальных канатов на барабанах лебедок. Допускается менее 30% обрывов проволоки в одной пряди. Если больше – замена. Смазка обязательна.

Поверхность затворов – зачистка, антикоррозийное покрытие. Смазка шарниров, консервация на зиму, когда не эксплуатируются затворы.

При сильном обмерзании затворов и образовании наледи – очистка, обогрев:

• электрообогрев – непосредственно у обогреваемой поверхности в бетоне устанавливают трубы или короба с трансформаторным маслом, которое нагревается электронагревателями. Этот способ применяют для закладных частей, не имеющих горизонтальных поверхностей;

• электромаслообогрев с принудительной циркуляцией - применяют для горизонтальных и вертикальных закладных частей. Разогретое масло подается из бойлеров насосами и циркулирует по трубам;

• электрообогрев током – ток пропускается по закладным частям. Опасно сточки зрения короткого замыкания;

• шинный обогрев – по шинам, заложенным в бетоне; температура около 75⁰;

• индукционный обогрев – вихревые токи при пересечении переменным током ферромагнитных тел.

В условиях нормальной эксплуатации не допускается обмерзание обшивки и, особенно, пазов затворов, примерзание к порогу, обмерзание уплотнений, опорно-ходовых частей. С этой целью поддерживают майну в 1 м.:

• воздуходувки (сопла), потокообразователи (гребной винт);

• от ближайшей ТЭЦ подводят горячую воду через перфорированные трубы, если нет – вырубка и удаление льда;

• калориметры в быках, устоях и даже на самом затворе.

Б) Сороудерживающие решетки.

• внешний осмотр;

• осмотр крепежа, опорных узлов, колес;

• оценка работоспособности сцепов решеток, штанг, вращающихся элементов;

• борьба с обмерзанием выступающих частей;

• обогрев.

Наиболее перспективный способ электрообогрева решеток – индукционный, позволяющий пропускать электропровода через полые стержни решеток.

В) Эстакады, подкрановые пути.

Наблюдают за:

• деформациями;

• повреждениями;

• проверка крепления монорельсов;

• проверка колонн эстакад;

• проверка подкрановых балок.

Не должно быть отступлений от проекта. Мероприятия: очистка, окраска, дефектные швы вырубают и по-новому заваривают. Краны оборудуются табличками с грузоподъемностью.

Г) Подъемно-транспортные механизмы.

Краны, лебедки, гидроцилиндры, захватные балки эксплуатируются в соответствии с паспортом и инструкцией по эксплуатации.

Эксплуатация водохранилищ.

Водохранилище - искусственный водоем, предназначенный для хранения воды и регулирования стока и образованный:

- либо водоподпорным сооружением на водотоке;

- либо использованием естественной или искусственной впадины на поверхности земли;

- либо обвалованием части территории.

Цикл пополнения и сработки водохранилища - повторяющийся в ходе эксплуатации водохранилища интервал времени, в течение которого происходит пополнение полезного объема водохранилища и последующая или частичная его сработка. В соответствии с продолжительностью цикла различают водохранилища многолетнего, сезонного, месячного, недельного и суточного регулирования.

При многолетнем регулировании сток маловодных лет пополняется за счет многоводных.

Сезонное регулирование направлено на аккумуляцию в водохранилищах стока половодья и паводков для использования в маловодные периоды года, а также предотвращает наводнения.

Месячное, недельное и суточное регулирование осуществляется в основном для целей гидроэнергетики.

Основными параметрами водохранилища являются объем, площадь зеркала и амплитуда колебания уровней воды в условиях его эксплуатации.

Правила технической эксплуатации и благоустройства водохранилища должны содержать: 1) краткое описание водохранилища и гидротехнических сооружений, их основные параметры; 2) сведения о зонах воздействия водохранилища (зоне постоянного затопления, зоне периодического или временного затопления, зоне повышения уровня грунтовых вод, зоне возможного изменения берегов водохранилища, зоне климатического воздействия водохранилища, зоне воздействия многолетнего, сезонного, недельного, суточного регулирования поверхностного стока вод в водный объект ниже гидроузлов);

3) перечень мероприятий, осуществляемых при эксплуатации водохранилища в зимний период и в период пропуска паводков;

4) перечень мероприятий, осуществляемых при эксплуатации водохранилища в случае возникновения аварий и иных чрезвычайных ситуаций (ливневый паводок, штормовой ветер, сложная ледовая обстановка, пропуск вод в катастрофически большом количестве, землетрясение и другие);

5) ограничения эксплуатации водохранилища и перечень мероприятий по поддержанию надлежащего санитарного и технического состояния водохранилища, перечень мероприятий, осуществляемых в акватории водохранилища, его водоохранной зоне и в зоне водного объекта ниже плотины в связи с использованием водохранилища для целей питьевого и хозяйственно-бытового водоснабжения, рыболовства и охоты, рекреационных целей, для целей водного транспорта, сплава древесины и других целей, а также перечень мероприятий по предупреждению заиления (в том числе очистка от наносов, зарастания, меры по борьбе с цветением воды), по предотвращению поступления загрязняющих веществ и микроорганизмов в водохранилище, по обустройству берегов водохранилища, зоны водного объекта ниже плотины в соответствии с требованиями их хозяйственного использования и требованиями охраны окружающей среды; (в ред. Федерального закона от 04.12.2006 N 201-ФЗ)

6) порядок организации ремонтно-эксплуатационных работ;

7) порядок осуществления наблюдений за состоянием водохранилища (изменением стока вод, температурой воды, испарением, фильтрацией, химическим и биологическим составами воды, толщиной льда, движением наносов, заилением, изменением берегов и другими явлениями);

8) учет использования водных ресурсов водохранилища;

9) перечень способов наблюдений за техническим состоянием водохранилища и входящих в его состав сооружений, порядок осуществления таких наблюдений.

Правила технической эксплуатации и благоустройства водохранилищ могут включать в себя материалы в графической форме.

Контроль за состоянием водохранилища в зоне отчуждения земель на территории гидроузла начинается с момента его заполнения и продолжается в течение всего периода эксплуатации (остальные части береговой линии находятся под контролем собственника водохранилища). Под наблюдением должны быть:

величина твердого стока;

деформации и переработка берегов;

отложение наносов и зарастание мелководий, уменьшающих полную и регулирующую емкости водохранилища;

всплытие торфяных масс в водохранилищах, имеющих залежи торфа;

проявления процессов карстообразования в прибрежной и береговых зонах.

Наблюдения за деформацией берегов водохранилища; проведение берегоукрепительных и мелиоративных работ для предотвращения разрушения и эрозии берегов водохранилища.

Наблюдения за деформацией берегов водохранилища под воздействием ветровых волн, особенно интенсивной в первые годы его эксплуатации, следует производить нивелировкой надводных и промерами подводных частей берегов на закрепленных створах.

При наблюдениях за возможными береговыми переформированиями под воздействием ветро-волнового режима проводятся: рекогносцировочное обследование побережья, сбор материалов по затопляемым участкам берега, топографическая съемка береговой полосы, контрольная нивелировка поперечников и промеры глубины воды, геологическое обоснование с отбором образцов грунта, а также наблюдения за

развитием оползневых явлений.

На участках, где развивается переформирование берегов, разбиваются не менее 3 поперечников от линии уреза воды в сторону водохранилища на 200 м. Поперечники закрепляются постоянными реперами, забиваются также штыри через 10 - 20 м друг от друга с возвышением на 0,5 м над поверхностью земли, и места их расположения наносятся на план.

Параллельно с измерениями и нивелировкой участков необходимо проводить описание характера обрушений (образование трещины, смещений, размывов). Наблюдения за берегами проводятся 2 раза в год - весной, после прохождения паводка, и осенью - после окончания интенсивных дождей, а также при сработке водохранилища.

Журналы за переработкой берегов, оползневыми явлениями составляются в произвольной форме - указывается дата, время наблюдений, глубины воды в местах измерения, продолжительность.

На участках с обнаруженными значительными размывами промеры производятся в дополнительных точках с таким расчетом, чтобы зафиксировать границы и местоположение всей зоны размывов.

Наблюдения за высотой ветровых волн и наката производятся по рейкам, укладываемым на верховом откосе плотины.

Элементы волны (высота, период и т.д.) определяют при помощи волномерных

вех, волномеров, волнографов. Одновременно замеряют направления и скорость

ветра. Данные заносятся в журнал.

Для защиты берегов, подверженных интенсивному разрушению, необходимо выполнение берегоукрепительных и мелиоративных работ, предусматривающих:

• сохранение лесного покрова и облесение склонов водохранилища, а также закрепление склонов растительностью;

• акрепление действующих оврагов и горных склонов, уменьшающее эрозийную деятельность водных потоков;

• борьбу с селевыми выносами путем устройства запруд и закрепления откосов.

Наблюдения за заилением верхнего бьефа, основные мероприятия по борьбе с наносами.

Наблюдения за заилением верхнего бьефа проводятся в меженный период путем промера глубин на постоянных поперечниках. При необходимости определяется гранулометрический состав отложений.

Аналогично должны быть организованы наблюдения при отложениях наносов или размывах в нижнем бьефе за пределами креплений и возникновении подпора. В случае затруднений в эксплуатации к исследованию режимов отложения наносов и разработке мероприятий по борьбе с ними привлекаются специализированные организации.

Мероприятия по борьбе с наносами, предварительно разработанные в проекте, должны корректироваться на основе опыта и конкретных условий эксплуатации. Они должны согласовываться с заинтересованными организациями (водопользователями) и предусматривать:

• эксплуатацию гидроузла в режимах, обеспечивающих благоприятные условия максимального транзита поступающего твердого стока при снижении уровня верхнего бьефа. Поскольку основное количество твердого стока проходит в паводковый период, к моменту прохождения паводка водохранилище должно быть опорожнено до минимальных отметок, при которых, согласно гидрологическому прогнозу, обеспечивается его последующее наполнение.

• периодические промывы водохранилища по специальным программам, согласованным со всеми водопользователями и обеспечивающим требования охраны окружающей среды;

• механическое удаление наносов с использованием землесосных или землечерпальных снарядов, а также механических рыхлителей с последующим гидравлическим промывом.

Эксплуатационные мероприятия по предупреждению зарастания и методы

борьбы с "цветением" воды.

"Цветение" воды обуславливается массовым размножением сине-зеленых водорослей и является одним из наиболее распространенных нарушений процессов в водных экосистемах.

Решение основных вопросов "цветения" воды сине-зелеными водорослями в связи с задачей сохранения ресурсов чистой воды в водохранилище может осуществляться по следующим направлениям.

• следует предусматривать заселение мелководий водохранилища гидрофитами с обязательной уборкой образующейся растительной массы.

• снижение биомассы сине-зеленых водорослей может быть достигнуто также путем повышения уровня окислительных процессов в придонных слоях воды за счет дополнительной аэрации (для усиления процессов минерализации), локального изъятия иловых отложений, применения воздушной защиты водосбора и водозабора, а также путем механического изъятия избыточной биомассы водорослей из водохранилищ, особенно в местах их массовых скоплений.

В первые годы эксплуатации возможно заметное ухудшение качества воды и

обильное развитие фитопланктона. Биогенные элементы, освобождаемые при распаде органического вещества затопленных почв, создают условия кратковременного атрофирования водоема. В дальнейшем, по мере эксплуатации, происходит снижение продукции массы фитопланктона и улучшение качества воды.

Наблюдения за состоянием чаши прудов и водохранилищ, зарастанием водохранилища. Наблюдения в зимний период.

Наблюдения на водохранилище проводятся за уровнями воды, температурой, химическим составом, фильтрацией, ледовыми и ветровыми режимами, переформированием берегов, зарастанием чаши и др.

Наблюдения за определением характера зарастания водохранилища производятся в летнее время. На план водохранилища наносятся ориентировочные границы зарастаний, которые уточняются съемкой.

В зимний период следует проводить наблюдения: за началом и особенностями ледостава, появлением шуги, толщиной ледяного покрова, началом таяния ледяного покрова и его ходом, пропуском льда через створ, обледенением гидротехнических сооружений, заторными и зажорными явлениями в верхнем и нижнем бьефах, температурой окружающего воздуха и воды. Цель наблюдений - накопление информации для прогнозирования ледовых явлений и опыта успешной борьбы с зимними затруднениями.

Объем зимних наблюдений указывается в местной производственной инструкции в зависимости от условий эксплуатации.

Санитарные правила проектирования, строительства и эксплуатации водохранилищ

  Водохозяйственное строительство вообще и гидротехническое в частности, является активным вторжением человека в сложившиеся санитарно-гигиенические и экологические условия каждого конкретного региона. При создании водохранилищ резко изменяются гидрологический и гидравлические режимы водотоков и в связи с этим условия осуществления процессов естественного самоочищения. В пределы водохранилища включаются обширные площади земель, ранее находившиеся под антропогенным воздействием. В результате затопления территории образуются зачастую обширные мелководные зоны, резко возрастают процессы эвтрофирования, происходит трансформация почво-грунтов затопленного ложа в донные отложения.

Все это резко меняет трофику водохранилищ, а в результате создаются новые условия для формирования качества воды в них. Наряду с этим повышается опасность подтопления селитебных территорий с ухудшением условий жизни населения, может возникнуть опасность распространения инфекционных и паразитарных заболеваний человека и животных, передающихся через воду.

   Порядок и условия предоставления водохранилищ в водопользование, а также обязанности водопользователей, в том числе по охране вод от загрязнения и истощения, качество воды водохранилищ и санитарная охрана регламентируются «Водным кодексом РФ» и ведомственными нормативными документами, которые регламентируют выбор территорий для размещения переносимых населенных пунктов, а также при планировке новых, при выборе площадок для отдельных предприятий, зданий и сооружений, переносимых из зоны затопления, подтопления и берегообрушения с учетом действующих санитарных норм и правил по планировке и застройке населенных пунктов.

Подлежат согласованию с органами государственного санитарного надзора:

• установление зон санитарной охраны для участков водохранилищ, используемых в качестве источников централизованного хозяйственно-питьевого водоснабжения

• размещение и организация мест массового отдыха и купания населения

• материалы по выбору площадок для строительства водохранилищ, ТЭО (ТЭР), проекты строительства и правила эксплуатации водохранилищ, а также схемы улучшения технического состояния и благоустройства действующих водохранилищ.

Приемка работ по подготовке ложа водохранилища, порядок эксплуатации водохранилищ определяется правилами, разрабатываемыми для каждого водохранилища в соответствии с "Типовыми правилами эксплуатации водохранилищ емкостью 10 млн. м³ и более", утвержденными Минводхозом РФ.

Ответственность за выполнение настоящих Санитарных правил возлагается на проектные и строительные организации, управления подготовки и эксплуатации водохранилищ, а также на водопользователей в зоне водохранилища.

  Требования к проектированию и строительству водохранилищ, мероприятия по подготовке ложа водохранилища, представляемые на согласование в составе материалов по выбору площадок для строительства в разделе "Санитарно-технические условия по подготовке ложа водохранилища", включают:

• перенос или инженерную защиту населенных пунктов, предприятий, зданий и сооружений, попадающих в зону затопления, подтопления и берегообрушения;

• мероприятия по санитарной подготовке территории затопления, которые должны быть закончены не позднее, чем за один весенне-летний сезон до начала заполнения водохранилища.

• мероприятия по санитарной охране водных объектов в зоне влияния водохранилища.

Требования к переносу и инженерной защите населенных пунктов, предприятий, зданий и сооружений.

Все населенные пункты, предприятия, здания и сооружения, расположенные в зонах постоянного и временного затопления, подтопления и берегообрушения подлежат переносу или инженерной защите в соответствии с требованиями СНиП П-60-75** "Планировка и застройка городов, поселков и сельских населенных пунктов" и СНиП 2.06.15-85 "Инженерная защита территории от затопления и подтопления".

Зона подтопления и берегообрушения в каждом конкретном случае определяется прогнозом, разрабатываемым проектной организацией на начальную стадию - 10-летний период, и конечную стадию с учетом волновой и оползневой переработки берегов.

Если после пуска водохранилища в эксплуатацию фактическое положение, создавшееся на берегах водохранилища, не будет соответствовать прогнозу подтопления или берегообрушения, то должен быть осуществлен дополнительный перенос объектов.

При проектировании мероприятий по инженерной защите должны быть предусмотрены:

• технические мероприятия, исключающие затопление и подтопление оставляемых населенных пунктов, предприятий, зданий и сооружений, обеспечивающие нормальные условия труда и быта населения;

• технические мероприятия по дренированию естественного поверхностного стока с собственной территории инженерной защиты;

• отведение поверхностного стока, дренажных, хозяйственно-бытовых и производственных сточных вод;

• населенные пункты и примыкающие к ним мелководные участки водохранилищ, неблагополучные в паразитарном отношении, должны быть благоустроены.

Требования к санитарной подготовке территории затопления.

Санитарная подготовка территории, подлежащей затоплению, должна проводиться в целях обеспечения формирования надлежащего качества воды водохранилища как источников хозяйственно-питьевого водоснабжения; санитарная подготовка прибрежных полос - для использования их населением в культурно-оздоровительных целях.

В комплекс мероприятий по санитарной подготовке территории затопления должны входить:
