8. Структура военных радиорелейных станций.
Подвижные военные РРС в своем составе содержат два комплекта оборудования, что позволяет использовать РРС как в качестве оконечных, так и промежуточных станций.
Структура и состав оконечной станции линии (один полукомплект РРС):
- оборудование высокочастотного (ВЧ) ствола (радиотракта);
- групповое оборудование;
-
аппаратура уплотнения (разделения
каналов).
Оборудование ВЧ ствола содержит усилители радиосигналов (УсРС) радиопередающего (РПУ) и радиоприемного (РПрУ) устройства и элементы антенно-фидерного тракта, включающие дуплексирующее устройство (ДУ) или блок частотной развязки (БЧР), фидер и антенну.
Групповое оборудование в тракте передачи содержит групповой усилитель (ГУ) и модулятор (М), обычно входящие в состав РПУ, а в тракте приема - демодулятор (Д) и групповой усилитель также, как правило, являющиеся составными элементами РПрУ.
Структура и состав промежуточной (узловой) станции линии. Функционируют оба полукомплекта аппаратуры, обеспечивая двустороннюю связь в два направления.
Если на промежуточной станции не производится выделение каналов, на ней может быть включен любой из предусмотренных в аппаратуре режимов ретрансляции:
1) по радиотракту (обычно промежуточной частоты) - транзит радиотракта;
2) по групповому тракту - транзит группового тракта;
3) по широкополосным каналам - транзит ШК;
4) по каналам тональной частоты - транзит ТЧ, "переприем по ТЧ".
Если промежуточная станция линии является узловой, то каналы выделяются из многоканального сигнала, т.е. демодулированы до сигналов ТЧ или ШК. В системах с ВРК возможны режимы ретрансляции 2, 3, 4, а в системах с ЧРК только режимы 3 и 4. Режим ретрансляции (транзита) по ТЧ наиболее универсален и всегда в принципе возможен, но он, как правило, наименее желателен, так каждый новый транзит по ТЧ ухудшает сквозные характеристики канала ТЧ.
Режимы работы возбудителя РРС Р-409. Режим работы «НАСТРОЙКА» по структурной схеме.
Возбудитель Б1 предназначен для генерации ВЧ сигнала (60 - 120 МГц) и его модуляции сигналом группового спектра. Режимы работы возбудителя:
«КАЛИБРОВКА», в котором производится коррекция шкалы возбудителя;
«НАСТРОЙКА», в котором производится первоначальная установка частоты генератора плавного диапазона;
«АПЧ», в котором осуществляется работа на связь.

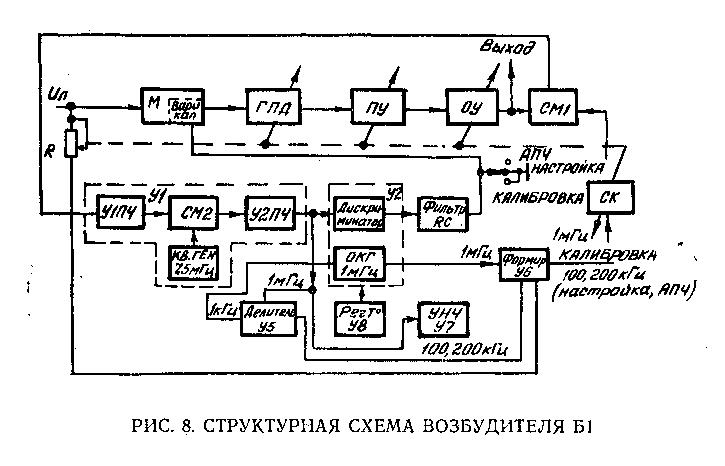

Возбудитель Б1 работает по принципу автоподстройки частоты генератора плавного диапазона (ГПД) по фиксированным точкам опорного кварцевого генератора (ОКГ). Генератор плавного диапазона и усилители (предварительный и оконечный) составляют ВЧ тракт возбудителя Б1. Модуляция ВЧ сигнала ГПД осуществляется модулятором (М). Остальные элементы структурной схемы образуют тракт автоматической подстройки частоты (АПЧ) генератора плавного диапазона.
В режиме «Настройка» система АПЧ не работает, так как через контакты переключателя РЕЖИМ (ВЗ) на минусовой вывод варикапа подан потенциал шасси, и на варикапе действует только постоянное напряжение смещения. В данном режиме производится установка заданной фиксированной частоты.
