Блок (тег) аналогового выхода (ao)
Блок (тег) посылает аналоговые данные контроллеру.
Здесь все поля аналогичны блоку AI, поле Scan Time отсутствует, так как выходные данные АО из базы данных нет смысла сканировать.
В поле Invert OutPut производится перерасчет значение выходного сигнала по формуле:
(Max + Min) – Заданное значение. Initial Value – начальное значение поля, присваиваемое при загрузке базы.
Адрес аналогичен адресу блока AI, только вместо IN (входного) указывается OUT (выходной). Блок AO не генерирует алармы. Блоки AO используются в проекте для передачи уставок. Для каждого блока АО в базу добавлен блок дискретного выхода (DO). При передаче уставки значение этого блока устанавливается в 1. Контроллер считывает значение блока АО, только если соответствующий блок DO установлен в 1.
Блок (тег) дискретного входа (di)
Блок DI получает дискретные значения (0 или 1) от контроллера соответствующие состояниям включено/выключено оборудования конвейера каждый раз, когда программа сканирования обрабатывает этот блок. Рассмотрим тег SV1 RED. Теги SV(светофоры) привязаны к загрузочной станции конвейера и сигнализируют в виде индикации. Всего в рассматриваемом лабораторном комплексе 15 тегов SV. Для каждой станции (кран, позиция загрузки конвейера, фрезерный станок, сверлильный станок, позиция выгрузки конвейера) имеется свой светофор, который имеет 3 цвета: красный (RED), желтый(YEL) и зеленый(GRE). Красный сигнализирует – авария, желтый – комплекс занят, зеленый – готов к работе.

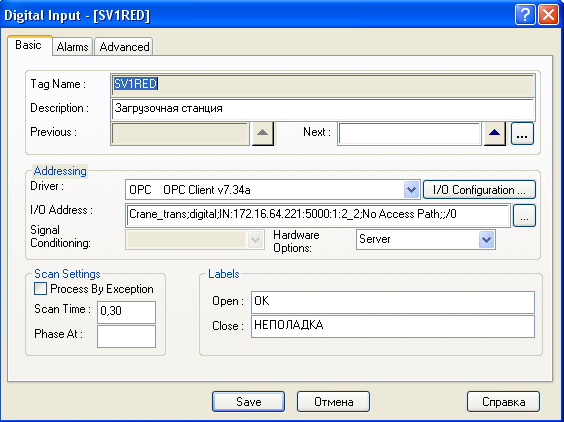

SV1, SV2, … - светофоры. На рис. 64 приведена 1-ая вкладка (Basic) блока дискретного входа
Рис. 64 Вкладка Basic тега дискретного входа
На первой вкладке тега дискретного входа в таблице 18 определены следующие поля:
Таблица 18
Имя тега |
SV1RED – красный сигнал светофора 1 |
Описание |
Загрузочная станция |
Драйвер |
OPC |
Адрес ввода/вывода |
Crane_trans;digital; IN:172.16.64.221:5000:1:2_2;NO Access Path;;/0 Crane_trans – имя сервера OPC digital – имя группы IN – входной 172.16.64 маска сети контроллера 221 – IP адрес контроллера 5000 – номер порта контроллера 1:2_2- адрес (1-ый буфер, 2-е слово, 2-ой бит (отсчет с 1)) |
Scan time |
0,30 секунда – период сканирования |
OPEN |
Что пишем в тревоги и картинки при значении сигнала = 0 |
CLOSE |
Что пишем в тревоги и картинки при значении сигнала = 1 |

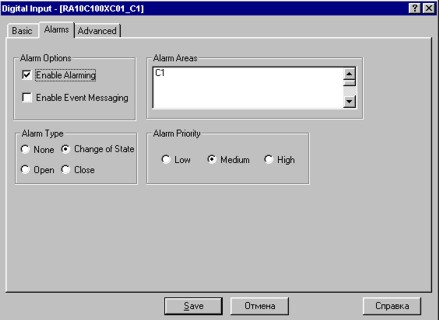

Рис. 65. Вторая вкладка тега дискретного входа тревоги
Здесь указывается (табл. 19) – будут ли генерировать тревоги и при каких значениях.
Таблица 19
Enable Alarming |
Включение обработки тревог. Если это поле отключено (галки нет), значения остальных полей игнорируется. |
Enable Event Messaging |
Если это поле отключено, то при возникновении тревоги сообщение появляется в окне тревог и записывается в файл тревог (журнал тревог). Если поле включено, тревога записывается в файл тревог и не появляется в окне тревог (не показывается оператору). |
Alarm Area |
Зона тревоги. Для данного проекта определены две зоны тревоги С1 и С2. С1 – это просто текст, который может быть любым, напр., вместо С1 – CTRL1 и т.д. Зоны тревоги используются для фильтрации алармов при выводе тревог и сообщений. |
Priority |
Приоритет тревоги. Low – низкий Medium – средний High – высокий Приоритет используется для выбора цвета при выводе тревог в окно тревог, при выборе звукового файла, чтобы сигнализировать их появление. |
Alarm Type |
Типы тревог: None – отключена Open – тревога генерируется при значении сигнала, равного 0 Close – тревога генерируется при значении сигнала, равного 1 При квитировании оператором сообщения в окне тревог запись не удаляется из окна тревог до тех пор, пока значение не изменится на противоположное. Статус тревоги – CFN ( Change From Normal – уход с нормального значения)
Change Of State тревога генерируется при изменении сигнала, т.е. и при 0 и при 1. Сообщение удаляется из окна тревог после квитирования, независимо от значения сигнала. Статус тревоги – COS (Change of State – изменение значения) |
Третья вкладка тега дискретного входа такая же, как у блока аналогового входа (AI).
