2.3.2. Конструювання плити зварними рулонними сітками.

Приймаємо тип армування рулонними зварними сітками індивідуального виготовлення з поздовжньою робочою арматурою. Сітки розкочуємо вздовж головних балок, тобто поперек другорядних таким чином, щоби робоча арматура сіток перекривала короткий проліт плит. Сітки гнуть за місцем, переводячи поздовжню робочу арматуру з нижньої зони в прольоті у верхню зону над другорядними балками, забезпечуючи при цьому проектний захисний шар бетону а_b =10мм інвентарними фіксаторами. У випадку армування рулонними сітками застосовуємо спосіб армування, коли основну сітку марки С1 розташовують по всій довжині розрахункової смуги плити, а в крайніх прольотах і на других від краю опорах – додаткову сітку С2 у відповідності до розрахованої площі арматури, яка на цій ділянці є більшою. Ширину сіток вибираємо з умови можливостей станків для контактного точкового зварювання, а також транспортування і зручності під час монтажу на перекритті. Рекомендуються такі стандартизовані ширини сіток В_с в мм: 1040, 1140, 1230, 1340, 1440, 1540, 1660, 2140, 2350, 2660, 2830, 2940, 3030 (табл. 5.6 [7]) – з кроком робочих стрижнів 100, 125, 150 або 200мм і з кроком розподільних стрижнів 250, 300, 350 та 400мм залежно від діаметру і кроку робочої арматури (табл. 6.34 [7]). По ширині розподільна арматура повинна мати звиси по 15..30мм за межами крайніх стрижнів робочої арматури. Кожна марка сітки може бути представлена шифром. Підбираючи арматуру сіток, користуємося рекомендаціями гл.6 та табл. 6.32 [7].

Таким чином, за необхідною площею арматури А_s2=1,10см² в середніх і на середніх опорах приймаємо сітку С1 з поздовжньою робочою арматурою діаметром Ø4мм і кроком 100мм, що відповідає фактичній площі А_s2,fac =1,26см² >А_s2=1,10см². Розподільні стрижні при діаметрі робочої арматури Ø4мм і кроці 100мм приймаємо діаметром Ø3мм з кроком 400мм (табл. 6.34 [7]). При кроці головних балок в чистоті а_0,mb =l_sb –b_mb =6200–300=5900мм. Приймаємо три сітки в межах вказаного габариту з напуском в неробочому напрямі не менше l_0v ≥50мм. Необхідна ширина однієї сітки:

.

З урахуванням n – кратності кроків робочої арматури s₁ =100мм і двох поперечних звисів с₂=20мм фактичну ширину сітки приймаємо рівною:

В_с =n×s₁+2с₂=21×100+2·20=2140мм.

При цьому фактичний напуск сіток становитиме:

Довжину сітки L_c і величину поздовжніх звисів с₁ не обумовлюємо, оскільки вони визначаються за місцем при монтажі.

Таким чином, шифр сітки марки С1:

В крайніх прольотах і над першими проміжними опорами укладаємо додаткову сітку С2 з необхідною площею робочої арматури:

А_s,nec=A_sB–A_s2,fac=1,62–1,16=0,46см².

Таким чином додаткову сітку приймаємо із холоднотягнутого дроту Ø4Вр-І з кроком 250мм з фактичною площею перерізу А_s,fac.=0,50мм². Розподільні стрижні при діаметрі робочої арматури 3мм і кроці 250мм приймаємо Ø3Вр-І з кроком 400мм. Враховуючи невелику протяжність додаткових сіток С2, приймаємо в межах кроку головних балок дві сітки – n_c=2.

Необхідна ширина однієї сітки С2:

.

З урахуванням n – кратності кроків робочої арматури s₁ =250мм і двох поперечних звисів с₂=30мм фактичну ширину сітки приймаємо рівною:

В_с =n×s₁+2с₂=12×250+2·30=3060мм.

При цьому фактичний напуск сіток l_0v,fac становитиме:

Довжину сітки L_c і величину поздовжніх звисів с₁ не обумовлюємо, оскільки вони визначаються за місцем при монтажі. Таким чином, шифр сітки марки С2:

Схема-розріз армування монолітної плити рулонними сітками С1 та С2 наведена на рис.2.2, а план-схема – на рис.2.3.

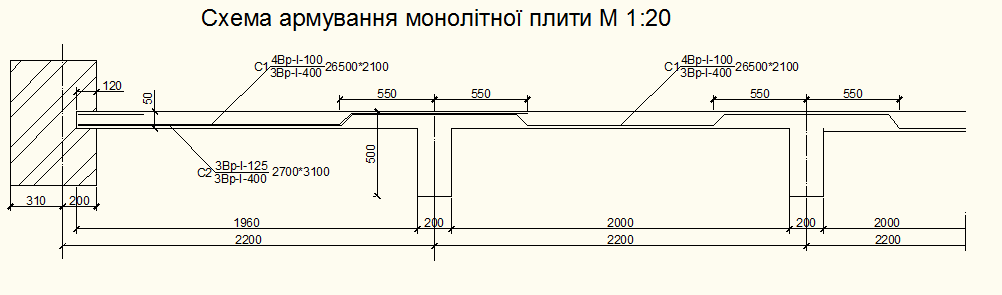

Рис.2.2. Схема-розріз армування монолітної плити рулонними сітками С1 та С2 в крайньому та проміжному прольотах.

Рис.2.3. План-схема армування монолітної плити рулонними сітками С1 та С2.
