4. Розрахунок залізобетонної колони і-го поверху.
Колону першого поверху проектуємо монолітною квадратного перерізу з попередніми розмірами 300×300мм (п.1.1). Колона стикується з монолітним фундаментом Фм-1 через випуски з нього арматури.
4.1. Обчислення навантаження від власної ваги конструкції покриття.
Для заданого будинку проектуємо суміщену пласку покрівлю, конструкція якої наведена на рис. 4.1:

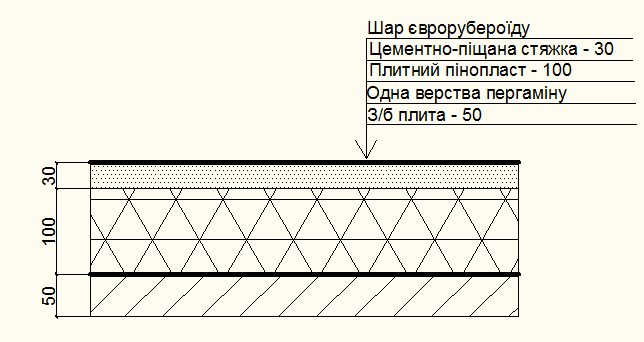

Рис. 4.1. Конструкція покриття із суміщеною покрівлею.
Обчислення навантажень на покриття зводимо в таблицю:
Табл. 4.1
Види навантажень і їх підрахунок |
Характеристичне навантаження, кН/м2 |
Коефіцієнт надійності, γfm |
Розрахункове граничне навантаження, кН/м2 |
А. Постійні: – шар євроруберойду на мастиці t = 0,005м, ρ = 600кг/м3; t×ρ = 0,005×600×(0,01)
– цементно-піщана стяжка t = 0,03м, ρ =1800кг/м3; t×ρ =0,03×1800× (0,01)
– утеплювач (плитний пінопласт) t =0,1м, ρ =45кг/м3; t×ρ =0,1×45× (0,01)
– одна верства пергаміну на мастиці t = 0,003м, ρ =600кг/м3; t×ρ = 0,003×600× (0,01)
– залізобетонна монолітна плита t=0,05м, ρ =2500кг/м3; t×ρ =0,05×2500× (0,01)
– ребро другорядної балки, якщо крок балок аsb =2,2м: gsb =bsb(hsb–hpl)ρ/аsb =0,2(0,4–0,05)× ×2500(0,01)/2,2
ребро головної балки, якщо крок балок аmb =L2 =6,2м: gmb =bmb(hmb–hpl)ρ/аmb =0,25(0,7–0,05) ×2500(0,01)/6,2
Всього постійне: |
0,030
0,540
0,045
0,018
1,250
0,159
0,655
g0 =2,70 |
1,3
1,3
1,3
1,3
1,1
1,1
1,1 – |
0,039
0,702
0,059
0,023
1,375
0,175
0,721
g =3,09 |
