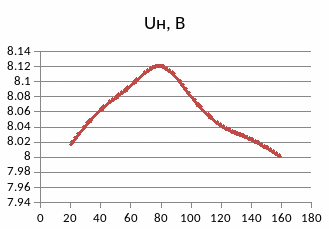

7. Моделирование температурной нестабильности выходного напряжения стабилизатора.
UН, В |
t, с |
Нагрев |
8,016 |
20 |
VT2
|
8,062 |
40 |
|
8,094 |
60 |
|
8,12 |
80 |
|
8,081 |
100 |
VT2 и VT1 |
8,042 |
120 |
|
8,023 |
140 |
|
8 |
160 |
Спустя 2 минуты после выключения подогрева обоих транзисторов Uн = 8 В.
Определим температурную погрешность стабилизации: δU T = | Uн max/Uн |= 0,12/8 = 0,015.
Краткие выводы:
1. Исследовали схемы стабилизаторов постоянного напряжения с непрерывным регулированием.
2. Провели исследование основных характеристик стабилизатора: коэффициента стабилизации и выходного сопротивления – в зависимости от коэффициента усиления в цепи обратной связи. Исследование температурной нестабильности выходного напряжения стабилизатора.
3. Изучили схемы защиты стабилизатора от перегрузки по току.
4. Приобрели навыки экспериментального определения параметров стабилизатора.
|
|
|
|
|
