4. Исследование компенсационного стабилизатора с упт в цепи обратной связи и с токостабилизирующим двухполюсником в цепи нагрузки упт.
4.1 Rн в положении 5:
Uвх, В |
UН, В |
I0,мА |
Iб, мА |
12 |
7,9 |
1 |
0,25 |
13 |
8,8 |
1 |
0,26 |
14 |
9,63 |
1 |
0,27 |
15 |
10,65 |
1 |
0,31 |
16 |
10,73 |
1 |
0,31 |
4.2 Uвх = 15 В:
UН, В |
I0,мА |
Iб, мА |
IН, мА |
Положение RН |
11,26 |
0,97 |
0,3 |
0 |
1 |
11,03 |
0,98 |
0,3 |
60,5 |
2 |
10,9 |
0,98 |
0,31 |
112,7 |
3 |
10,8 |
0,99 |
0,31 |
167,7 |
4 |
10,68 |
1 |
0,31 |
215,6 |
5 |
10,38 |
1 |
0,32 |
264,5 |
6 |
10,49 |
1 |
0,32 |
307,3 |
7 |
10,39 |
1 |
0,32 |
352,6 |
8 |
5. Исследование схем защиты стабилизатора.

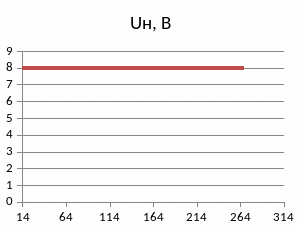

– низкое сопротивление датчика тока Rд.т и отсутствие связи по напряжению:
UН, В |
IН,мА |
Положение RН |
8 |
0,2 |
1 |
8 |
42,3 |
2 |
8 |
81,6 |
3 |
8 |
121,9 |
4 |
8 |
159,6 |
5 |
8 |
198,1 |
6 |
8 |
232,2 |
7 |
8 |
267,8 |
8 |

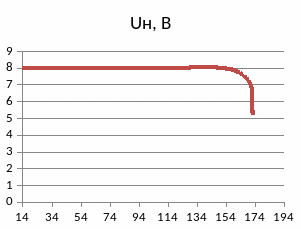

– высокое сопротивление датчика тока Rд.т и отсутствие связи по напряжению:
UН, В |
IН,мА |
Положение RН |
8 |
0,25 |
1 |
8 |
43,8 |
2 |
8 |
81,8 |
3 |
8 |
122,3 |
4 |
7,9 |
157,5 |
5 |
6,9 |
171,4 |
6 |
5,9 |
171,9 |
7 |
5,15 |
173 |
8 |

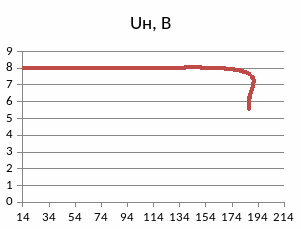

– высокое сопротивление датчика тока Rд.т и наличие связи по напряжению:
UН, В |
IН,мА |
Положение RН |
8 |
0 |
1 |
8 |
43,5 |
2 |
8 |
81,8 |
3 |
8 |
121,5 |
4 |
8 |
159,3 |
5 |
7,6 |
188,3 |
6 |
6,5 |
188,5 |
7 |
5,5 |
186,9 |
8 |
6. Исследование чувствительности выходного напряжения к величине напряжения Eэт в режиме стабилизации напряжения.
Uн = 8 В, Eэт = 5,1 В
∆Uн = 0,64 В, ∆Eэт = 0,011 В
(Eэт/Eэт)/(Uн/Uн) = (0,011/5,1)/(0,64/8) = 0,0275
