План помещения
План отдельного помещения представляет собой фрагмент общего плана, его деталь, которая показывает во всех подробностях характер архитектурной обработки этого помещения. Такой детальный план исполняется обычно в крупном масштабе — 1 : 50, 1 : 20, 1 : 10 и крупнее.
Крупный масштаб плана отдельного помещения требует детальной разработки всех проекций; в состав чертежей по отделке помещения входят план пола, план потолка с отделкой и, если нужно, промежуточные планы — галерей, антресолей, ярусов и пр. Если общий архитектурный план сооружения может и должен исполняться в условной графике однотонной отмывки тушью, то архитектурный план отдельного помещения, выполняемый в крупном масштабе, должен в графике иметь совершенно реалистические, изобразительные черты. План помещения должен служить ясным и точным заданием для отделки помещения, т. е. полностью соответствовать натуре будущего сооружения.
План помещения показывает полный рисунок пола, будь то каменный, деревянный, выложенный керамической плиткой или какой-либо иной. Такой план воспроизводит цвет и фактуру материала; чем крупнее масштаб, тем более ярко и фактурно передается материал и способ его фактурной обработки, чеканки, полировки и т. д. Прилагаемые таблицы показывают графические способы изображения пола деревянного, паркетного и пола из керамических плиток разного размера и разной обработки (рис. 70 и 71).
Цветовая обработка таких планов сводится к трем стадиям работы (рис. 70, 71). В первой стадии, после того как нанесен контур, производится общая цветовая подготовка. Она по своему колориту должна характеризовать строительный материал покрытия. Чем крупнее масштаб плана, тем локальнее или натуральнее подбирается собственный цвет материала. Во второй стадии наносятся полутона с оставлением световых кромок для будущих бликов. Цвет полутонов обычно подбирается нейтральный, чтобы собственный цвет был заметнее на бликах, как это всегда бывает в интерьерах. В третьей стадии наносятся тени в углублениях рельефа в швах, в крупнозернистой фактуре, и если это дерево, то наносится его текстура.
Рис. 70. План помещения с рисунком паркетного пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с паркетным полом.
Если к концу работы обнаруживается некоторая пестрота в рисунке пола, то ее можно привести к обобщению светлым полутоном.
В план помещений первых этажей включаются террасы, галереи, подъезды и т. п. Полы этих помещений нередко покрываются естественным камнем, гранитом, известняком, мрамором и кирпичом. Каменный пол может быть выложен плитами геометрической и случайной формы с выкладкой того или иного рисунка. Технические приемы акварельной обработки такого плана применяются такие же, как при обработке чертежей фасадов каменной и кирпичной кладки. Ниже приводятся методические таблицы, иллюстрирующие приемы акварельной обработки фасадов каменных сооружений (рис. 88, 89, 92, 94, 95).
Наиболее важной стороной в исполнении архитектурного плана помещения является изображение потолка. Потолок завершает помещение и имеет определяющее композиционное значение в облике интерьера. В архитектурной графике изображение потолка занимает значительное место.
В больших залах общественных зданий иногда бывает нужно композицию потолка художественно завершить определенным изобразительным содержанием. В таком случае чертеж потолка становится проектным заданием для художника монументальной живописи или скульптуры. Такой чертеж должен ясно показать тематику и схему композиции плафона, связанные со всей архитектурой интерьера, технику и последовательность исполнения. На основании такого задания художники делают рабочий эскиз в большом масштабе. Исполняемый затем на месте плафон может получить большое самостоятельное художественное значение.
В практике монументальной живописи установилось два типа композиционного построения плафонов. Первый характеризуется преобладанием пластических, рельефных и монохромных элементов, второй — преобладанием элементов живописных, плоских и цветных.
Для показа штукатурного и лепного потолка применяется простейшая однотонная светотеневая обработка чертежа (рис. 73). Она складывается из мягкой цветовой подготовки, мягкой моделировки формы, серебристых полутонов и теплых сдержанных рефлексов.
В плафонах такого типа часто применяется гризайль. Она близка по колориту к белым рельефным потолкам, изображая светлые одноцветные рельефы. Графика архитектурных чертежей по колориту и манере также близко подходит к гризайли. В первой стадии наносят серебристые полутона с пропусками бликов, затем более темные собственные и падающие тени и, наконец, теплые серо-золотистые рефлексы.
Более сложны в архитектурной графике потолки с фресками или плафонами масляной живописи, с деревянными балками или кронштейнами с металлической арматурой, большими люстрами, входящими в архитектурную композицию потолка, и т. д.
Исполнение плана такого потолка требует высокой художественной подготовки и совершенного владения акварельной техникой, ибо зачастую композиция потолка включает большое количество скульптур и барельефов, многофигурных живописных изображений; подобный чертеж потолка сам по себе может служить эскизом художественного произведения монументального искусства (рис. 72).
В качестве примера живописного решения потолка и приемов его изображения здесь приводится обмерный чертеж архитектора Н. Я. Тамонькина (рис. 72). На нем изображается плафон дома № 14 по Кадашевскому переулку в Москве с оригинальной композицией. Композиция плафона представляет большой интерес как по рисунку, так и по цвету. В цветовом отношении она имеет гармоническое сочетание красок. В этом четырехчастном сочетании принимают участие: группа светло-желтых, золотистых и светло-коричневых красок с одной стороны, с другой серо-сиреневые, затем доминирующий темно-розовый цвет с зелеными букетами и светло-розовыми цветами. Такое гармоническое сочетание красок оставляет хорошее впечатление как в натуре, так и в чертеже. В рассматриваемой композиции интересно задуман рисунок плафона. Он состоит из пышно орнаментованной рамы и ажурной решетки с уменьшающимися к центру потолка клетками. Это дает интересный перспективный эффект поднимающегося прозрачного купола, что придает всему потолку необычайную легкость и воздушность. Контур чертежа исполнен комбинированной техникой, в которой сочетается простой и цветной карандаш светло-коричневого тона, тушь, перо и акварель.
Примером наиболее сложной композиции плафона служит акварель А. П. Брюллова (рис. 106) с перспективой интерьера «Сикстинской капеллы». Многофигурная композиция плафона, исполненная Микеланджело, сама по себе представляет одно из значительнейших произведений монументальной живописи итальянского Возрождения.

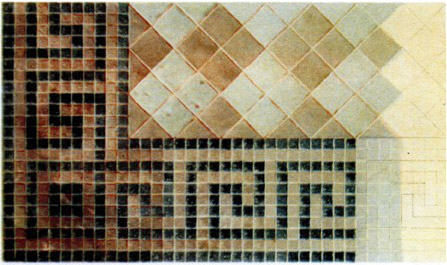

Рис. 71. План помещения с рисунком керамического пола. Чертеж показывает по стадиям работы приемы акварельной обработки плана помещения с керамическим полом.

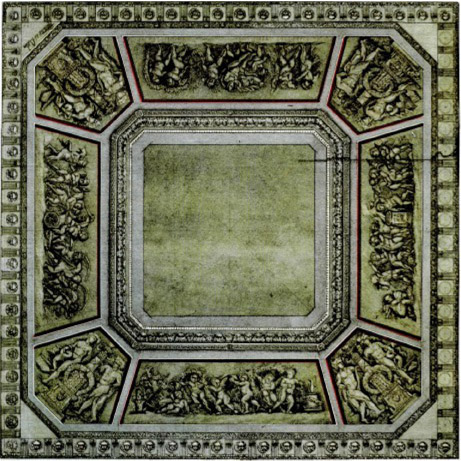

Рис. 72. Монохромный прием обработки плафона. Плафон бывш. дома Найденовых в Москве. Рисунок архитектора Н. Я. Тамонькина. Плафон написан гризайлью и имеет общий с рельефным карнизом скульптурный светотеневой характер.

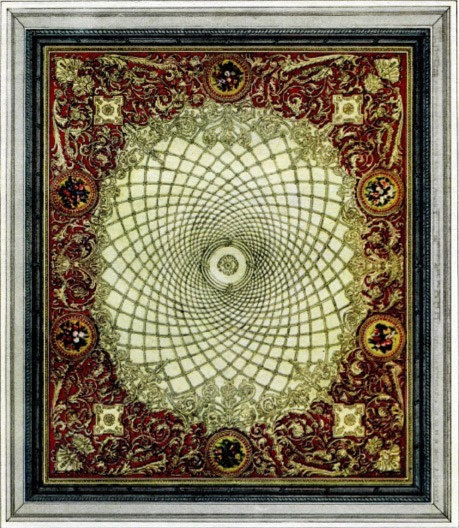

Рис. 73. Полихромный прием обработки плафона. Плафон дома № 14 по Кадашевскому переулку в Москве. Акварель архитектора Н. Я. Тамонькина. Плафон написан многокрасочной палитрой неизвестным мастером монументальной живописи.
Глава вторая. Разрез.
Конструктивный разрез
Разрез — очень важный чертеж среди всей проектной документации, которую архитектор готовит для строительства. Разрез показывает, как и из каких строительных материалов будет строиться сооружение от фундамента до кровли, какие конструкции будут применяться, какую архитектурную систему представляет собой сооружение. По разрезу видно, как будет протекать жизнь внутри сооружения и как она свяжется с внешним миром, как соединяется вся сложная совокупность конструктивных, утилитарных и художественных требований в единое архитектурное целое. И, наконец, разрез дает возможность показать характер и масштаб архитектурного пространства интерьеров, их архитектурную, скульптурную и живописную обработку.
В практике проектирования в зависимости от назначения чертежи разрезов делятся на конструктивные и архитектурные.
Конструктивные разрезы предназначаются для того, чтобы показать строительную сторону дела, подсчитать стоимость постройки, обеспечить стройку рабочими чертежами, по которым непосредственно возводится сооружение, заготовляются на заводе детали для последующего монтажа на строительной площадке. Графика конструктивных, или рабочих, чертежей, как уже говорилось, имеет свои законченные формы и методы изображения, основанные на приемах линейного рисунка, с различной толщиной линий для выделения главных элементов, с условной штриховкой и т. д.
Казалось бы, что конструктивный, рабочий, чертеж разреза, исполненный посредством чертежных принадлежностей, не нуждается в особой разработке приемами художественной графики. Однако строительная практика убеждает, что конструктивный чертеж, исполненный со знанием технической стороны и вместе с тем с художественным вкусом и высоким изобразительным мастерством, оказывает большую помощь в улучшении строительства и получает от строителей высокую оценку; он лаконичен и полон, понятен и четок, красив и убедителен.
Линейный чертеж без использования художественных графических приемов превращается в мало понятное скопление однообразных линий и цифр, что затрудняет его чтение и не способствует производительной работе на постройке.
Графические приемы линейного чертежа направлены на то, чтобы дифференцировать, сгруппировать линии, выделить очертания или сечения наиболее важных конструкций, разной толщиной и характером линий передать степень важности конструктивного элемента, его материал, способ изготовления и т. д.
Графические приемы заключаются в установлении различной толщины линий и характера их нанесения. Наиболее толстыми линиями обычно наносятся стены, опоры, колонны, металлические конструкции или арматура; более тонкими наносятся очертания второстепенных— деревянных, стеклянных и других конструкций; еще более тонкими линиями намечаются оси, размеры; когда линиям хотят придать еще более незаметный вид, тогда меняют их характер, придавая им различный вид пунктиров; наименьшую толщину линий применяют в штриховках, тушевках и т. д.
Графика линейного чертежа должна служить быстроте чтения чертежа, ясности представления осуществляемой конструкции, должна помогать производительной работе на постройке.
