16. Синтез имитационной модели на основе структурной схемы.

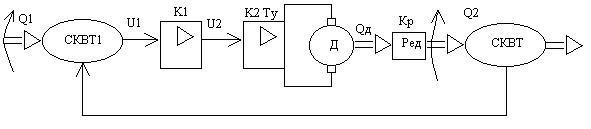

Методику построения имитационной модели динамической системы рассмотрим на конкретном примере. Дана структурная схема электромеханической следящей системы:
С помощью имитационного моделирования определить коэффициент усиления усилителя К, из условия обеспечения устойчивости системы.

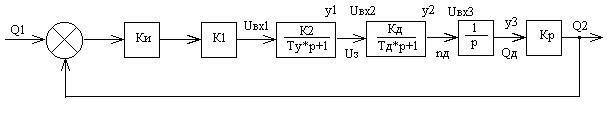

Исходя из условия задачи построим структурную схему электромеханической следящей системы.
Данной системе соответствует система дифференциальных уравнений в форме Коши. Чтобы определить эти уравнения необходимо определить следующее:
1) Выделить на структурной схеме элементы (звенья), которые содержат операторы р в знаменателе и обозначить входные и выходные величины таких элементов соответственно через Uвх и у с числовыми индексами. Входным величинам присваивают индекс на единицу больше индекса выходной величины предыдущего элемента.
2) Записать дифференциальные уравнения звеньев, выражающие связь между входными и выходными величинами.
ру1=(К2*Uвх1-у1)/Ту,
ру2=(Кд*Uвх2-у2)*Тд,
ру3=Uвх3.
Где у1=Uз – напряжение на выходе второго усилителя, у2=nд – скорость вращения вала двигателя, у3=Qд – угловое перемещение вала двигателя.
3) Записать уравнения связи, показывающие условия соединения элементов между собой в составе структурной схемы.
Uвх1=(Q1-у3*Кр)*Ки*К1=(Q1-Q2)*Ки*К1,
Uвх2=у1,
Uвх3=у2.
4) Подставив уравнения связи в дифференциальные уравнения звеньев, получим систему дифференциальных уравнений всей системы в форме Коши.
ру1=(К2*(Q1-у3*Кр)*Ки*К1-у1)/Ту,
ру2=(Кд*у1-у2)/Тд,
ру3=у2.
17.Компонентные и топологические уравнения
Состояние простого элемента характеризуется одной
потоковой переменной и одной потенциальной переменной.
Зависимость между этими переменными называют компонентным
уравнением.
Ку эл-ов могут быть получены путем использования физ-х законов:
для инерционного элемента
для диссипативного элемента
для упругого элемента
|
I – потоковая переменная; U – потенциальная переменная. Индексы при переменных I и U указывают на принадлежность их соответствующим элементам.
|
Для
полной мат-й модели тех сис-ы необходимо
объединить все комп уравнения элементов
в общую систему уравнений Объединение
осуществляется на основе физических
законов, выражающих условия
равновесия и непрерывности физических
переменных. Уравнения
этих законов называют топологическими
уравнениями.
Условия
равновесия записываются для потенциальных
переменных
а
условия непрерывности – для потоковых
переменных
Ф
орма
компонентных и топологических уравнений
одинакова для систем различной физической
природы
18. Компонентные и топологические уравнения механической и электрической систем.
а) Базисные переменные:
Поступательное движение твердого тела характеризуется линейной скоростью и силой F, а вращательное – угловой скоростью и вращающим моментом M. Они и принимаются в качестве базисных переменных механической системы:
переменные типа потока – скорость (м/с) и (рад/с).
переменные типа потенциала – силы F (Н) и моменты M (Н*м).
б) Параметры элементов:
Параметром инерционного элемента при поступательном движении является масса m (кг), а при вращательном движении момент инерции J (кгм2).
Параметр диссипативного элемента – коэффициент сопротивления , называемый так же коэффициентом вязкого трения или коэффициентом демпфирования. При поступательном движении измеряется в Нс/м, а при вращательном – в Нмс/рад.
Параметр упругого элемента – коэффициент жёсткости С. При поступательном движении в качестве единицы измерения С используется Н/м, а при вращательном – Н*м/рад.
в) Компонентное уравнение инерционного элемента получают на основе второго закона Ньютона. Для поступательного движения твердого тела уравнение имеет вид
,
а для вращательного –
,
где
,
соответственно сила инерции и момент
сил инерции (или инерционный момент)
элемента;
,
- скорости инерционного элемента.
г) Топологические уравнения:
Первое топологическое уравнение является уравнением равновесия, его выражает принцип Даламбера: геометрическая сумма всех сил приложенных к твердому телу, включая силу инерции, равна нулю
Уравнение
соответствует поступательному движению
твердого тела. При вращательном движении
используется уравнение:
Поступательное
движение
Вращательное
движение
