36. Гидродвигатели поступательного действия

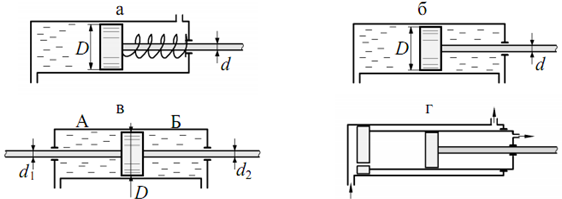

Рассмотрим основные конструкции линейных гидроцилиндров. Гидроцилиндр одностороннего действия с односторонним штоком представлен на рисунке 1а
Р
ис
1. Он имеет один штуцер для подвода
рабочей жидкости. Обратный ход
осуществляется либо под действием
нагрузки (если нагрузка активная), либо
с помощью пружины. Гидроцилиндр
двухстороннего действия с односторонним
штоком (рис 1б) имеет 2 штуцера для подвода
рабочей жидкости.
Активные
площади поршня с обеих сторон не
одинаковы. Слева от поршня площадь
равна:
Гидроцилиндр
двустороннего действия с односторонним
штоком (рис. 4.33 б) имеет два штуцера для
подвода рабочей жидкости. Активные
площади поршня с обеих сторон не
одинаковы. Слева от поршня площадь
равна: Справа от поршня:
где
D
- диаметр
поршня; d-
диаметр
штока. Следовательно, при одинаковой
производительности подачи жидкости
скорости движения будут различаться.
где
v1
- скорость движения вправо; v2
- скорость движения влево. От указанного
недостатка избавлены поршни двустороннего
действия с двусторонним штоком (рис.
4.33 в). Их применяют, как правило, в тех
случаях, когда необходимо получать
одинаковые скорости и усилия в обоих
направлениях при нерегулируемой
производительности гидропривода.
Усилие, развиваемое гидроцилиндром, определяется по формуле:
где
рг-и_
- перепад
давления на гидроцилиндре. А*
=
Ра ~
Рь
В случае, если необходимо получить большую длину хода штока, зачастую применяют телескопические гидроцилиндры (рис. 4.33 г). Недостатками такой конструкции являются сложность исполнения и неравномерность хода штока на разных этапах перемещения.
Вообще же следует отметить, что гидроцилиндры находят очень широкое применение в гидроприводе благодаря простоте конструкции, компактности, надёжности. Их применяют часто даже там. где нужно получить поворотное движение, соединив шток гидроцилиндра с зубчатой рейкой, которая зацепляется с шестерней.
Основными требованиями к гидроцилиндрам являются следующие:
поршень должен плавно перемещаться по всей длине хода;
боковые нагрузки на шток не допускаются;
внутренние перетечки жидкости должны .быть минимальны;
рабочие поверхности должны быть износо- и коррозионно- устойчивы.
В случаях, когда необходимо обеспечить малоточные перемещения при небольших усилиях на небольшие расстояния зачастую применяют мембранные и сильфонные гидродвигатели (рис. 4.34).
37. Гидродвигатели поворотного действия

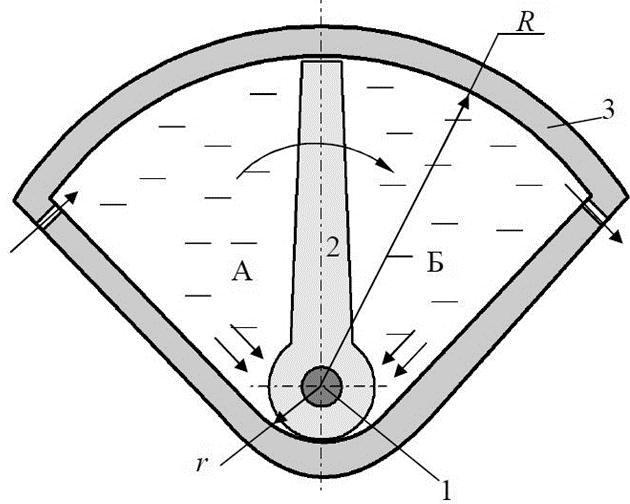

Наиболее часто для поворота на ограниченный угол применяются так называемые пластинчатые поворотные гидроцилиндры. Конструкция гидроцилиндра с одной рабочей пластиной представлена на рис. 4.31.
О
сновным
элементом такого устройства является
пластина 2, насаженная на вал 1, который,
в свою очередь, соединяется с рабочим
органом гидропривода. Пластина разделяет
внутренне пространство двигателя на
две полости А и Б. Для попадания жидкости
в эти полости в корпусе 1 предусмотрены
отверстия. В установившемся состоянии
пластина буде находиться в одном из
крайних положений: правом - если давление
в полости А буде больше, чем давление в
полости Б или левом - если наоборот.
Применяются такие двигатели в том
случае, если необходимо получить поворот
рабочего органа на угол до 1 рад.
Рассмотренная конструкция является компактной, однако, имеет один существенный недостаток - вал 1 нагружается радиальными усилиями, которые вызваны неравномерным распределением давления на основание пластины (рис. 4.31). От этого недостатка избавлены двухпластинные поворотные гидродвигатели (рис. 4.32).

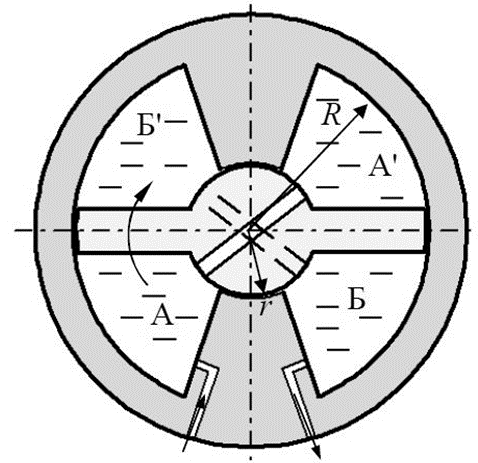

П
ри
подаче жидкости под давлением в полость
А, она через отверстие в роторе попадает
в полость А', таким образом, жидкость в
обеих полостях оказывает на пластины
давление, приводящее к повороту вала
по часовой стрелке (см. рис. 4.32). При
подаче жидкости в полость Б - всё наоборот.
Таким образом, отсутствуют радиальные
силы на основание пластины, так как сила
от давления в полости А уравновешивает
силу от давления в полости А', аналогично
и в полостях Б и Б'. Момент, развиваемый
таким двигателем:
где к - число пластин; b - длина ротора;
R
- радиус внутренней поверхности статора;
г - радиус основания пластин. Угловая
скорость при повороте:
где Q - расход жидкости через двигатель.
