24. Центробежный насос. Характеристики

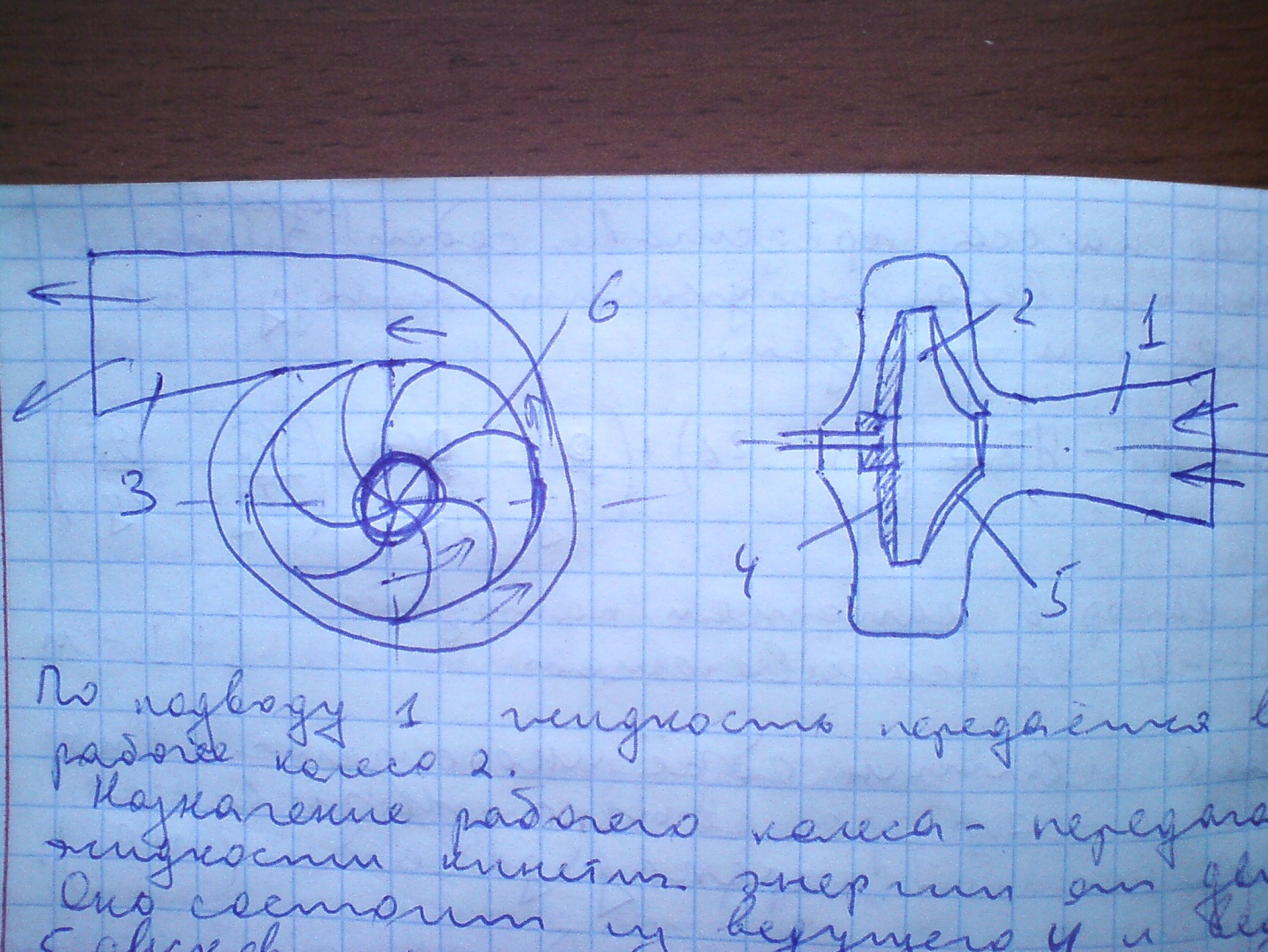

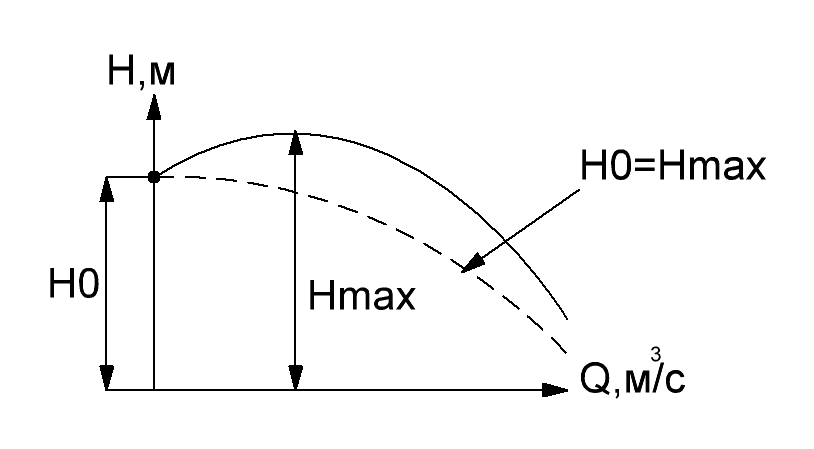

По подводу 1 жидкость передаётся в рабочее колесо 2. Назначение рабочего колеса – передача жидкости кинетической энергии от двигателя. Оно состоит из ведущего 4 и ведомого 5 дисков, между которыми находятся лопатки 6. Колесо насаживается на вал. Жидкость движется от центральной части к периферии под действием центробежных сил. Основными характеристиками центробежного насоса являются: 1) зависимость напора, развиваемого насосом, от производительности:
Н
о-
напор при нулевой производительности.
Нmax- максимальный напор.

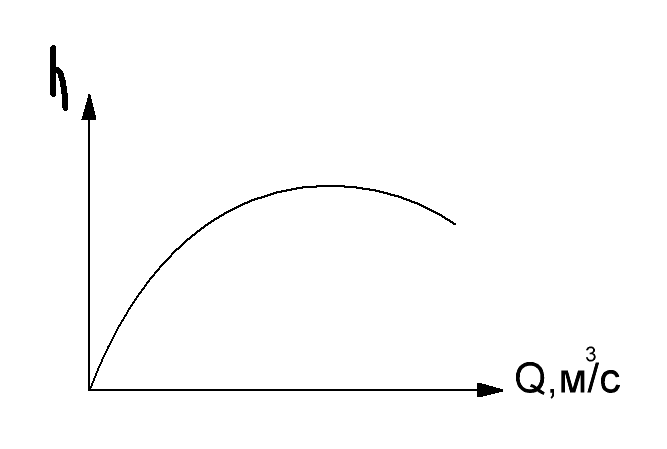

2) Зависимость КПД насоса от расхода:
|

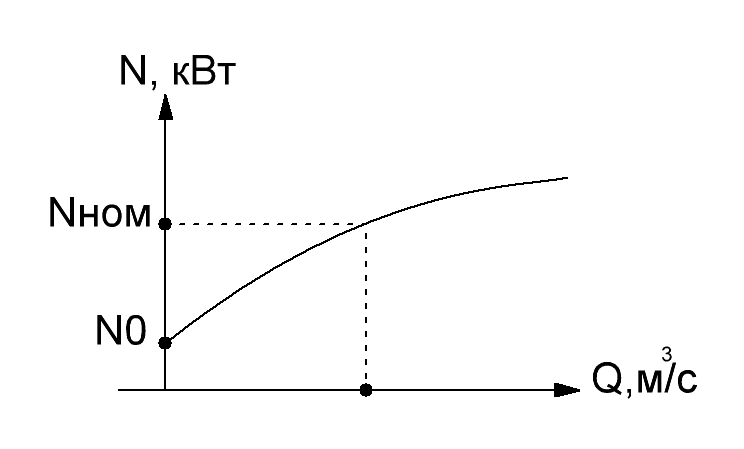

3) зависимость потребляемой мощности от расхода
|
|
N0 – мощность, потребляемая при нулевом расходе (она расходуется на компенсацию потерь в насосе).
|
25. Осевой насос. Характеристики
Основным
элементом является втулка 1 с расположенными
на ней лопастями 2. Отводом насоса
является осевой направляющий аппарат
3, который является неподвижным и
предназначен для устранения завихрения
жидкости.
Основными характеристиками осевого насоса являются:
1)

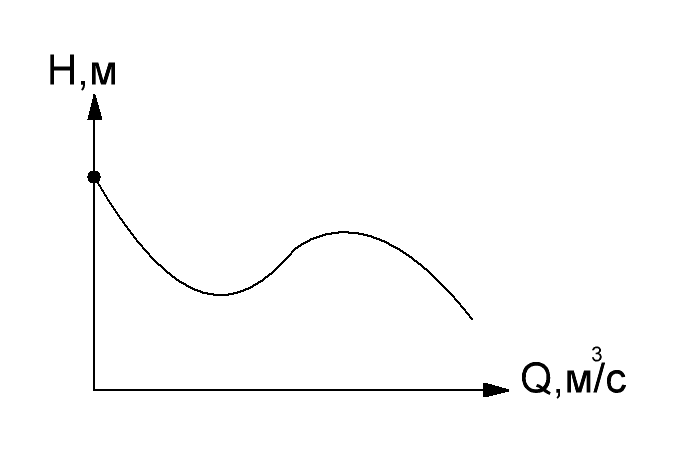

зависимость напора, развиваемого
насосом, от производительности: |

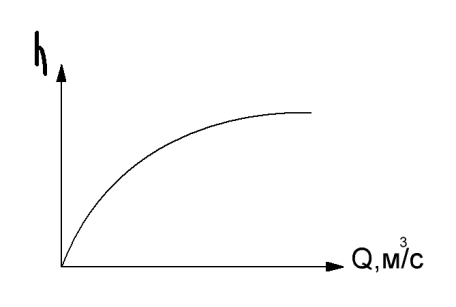

2) Зависимость КПД насоса от расхода:
|

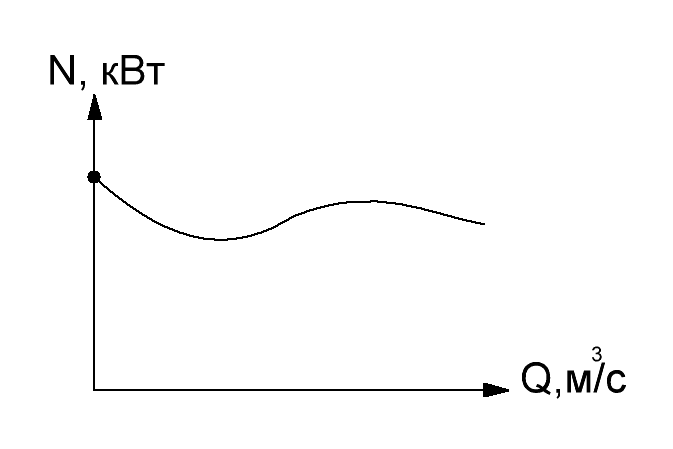

3) зависимость потребляемой мощности от расхода
Энергия передаваемая жидкости зависит от радиуса вращения. На меньшем радиусе меньше энергии передаётся жидкости. В результате при малых производительностях ближе к середине колеса возникает обратное движение жидкости. Осевые насосы применяют для получения больших расходов, но при небольших напорах (до 10 м).
26. Баланс мощностей в лопастном насосе
27.Насосная установка и её характеристики. Неустойчивая работа насосной установки.
Насосная установка включает в себя насос, резервуары с жидкостью, трубопроводы и регулирующую аппаратуру.

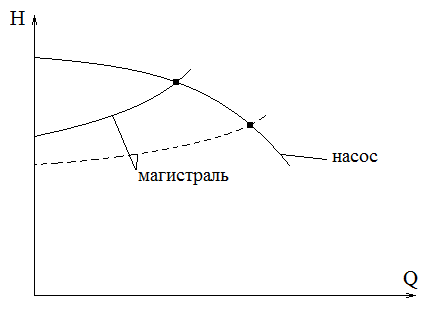

В установившемся режиме система работает в опред. точке, кот. нах-ся на пересечении характеристики насоса и магистрали.

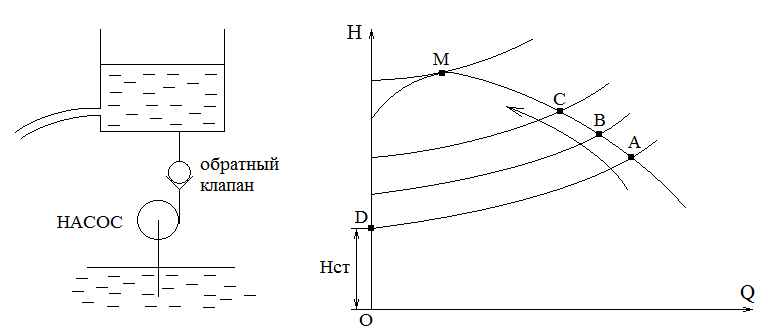

Если у Q-H характеристики насоса имеется входящая ветвь, то возможна неустойчивая работа насоса. Рассмотрим работу насосной установки.
Если расход через входную трубку резервуара мал, то при работе насоса уровень жидкости в резервуаре будет постепенно увеличиваться, соответственно будет возрастать статический напор, а рабочая точка будет смещаться в направлении т.М. Если уровень в резервуаре продрлжит возрастать, то обратный клапан закроется. Происходит срыв подачи, а насос работает при нулевой производительности.
После оттока части жидкости из резервуара статический напор снизится до уровня нулевого напора насоса D. Когда напор насоса превысит напор магистрали, обратный клапан откроется. При этом подача насоса скачкообразно перейдет в т.С. Уровень ж-сти в резервуаре начнет увеличиваться, система снова придет в т.М и явление опять повториться. Явление срыва подачи с её последующим скачкообразным восстановлением называется помпаж Оно является негативным, т.к. обычно сопровождается гидравлическими ударами.
