Глава четвертая

Тепловые пункты

4.1.Назначение и размещение тепловых пунктов

Тепловой пункт (ТП)- это комплекс оборудования и приборов рис. 4.1., 4.2. предназначенных для присоединения к тепловым сетям систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения и технологических теплоиспользующих установок промышленных и сельскохозяйственных предприятий, жилых и общественных зданий.

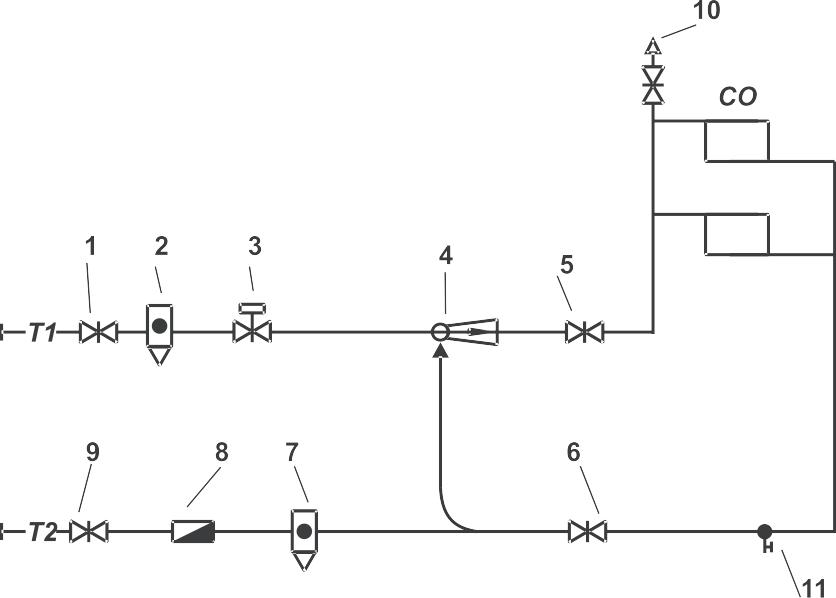

Рис.4.1. Схема индивидуального теплового пункта с зависимым присоединением системы отопления

1, 5, 6, 9 - за­движ­ки; 2,7 - грязе­вики; 3 - регулятор расхода; 4 - водо­струй­ный элева­тор; 8 - водомер; 11- кран аварийного слива воды; 10 кран для вывода воздуха из системы (воздушник); СО -система отопления.

В тепловых пунктах предусматривается размещение оборудования, арматуры приборов контроля, управления и автоматизации, посредством которых осуществляется:

• преобразование вида теплоносителя или его параметров;

• контроль параметров теплоносителя;

• регулирование расходов теплоносителя и распределение его по системам потребления тепла;

• отключение систем потребления тепла;

• защита местных систем от аварийного повышения параметров теплоносителя;

• заполнение и подпитка систем потребления тепла;

• учет тепловых потоков и расходов теплоносителя и конденсата;

• сбор, охлаждение, возврат конденсата и контроль его качества;

• аккумулирование тепла;

• водоподготовка для систем горячего водоснабжения

Рис 4.2. Схема центрального теплового пункта с независимым присоединением системы отопления и двухступенчатым присоединени­ем водоподогревателей горячего водоснабжения

1- водоподогреватель II ступени системы горячего водоснабжения; 2 - циркуляционный насос системы горячего во­доснабжения; 3 - водоподогреватель системы отопления; 4,5 - соответственно циркуляционный и под­питочный на­сосы системы отопления; 6 - водоподогреватель I ступени системы горячего водоснабжения; 7 – задвижки; 8-водосчетчик; 9- регу­лятор расхода воды; 10-регулятор температуры; Т1 и Т2 - подающая и обратная линии тепловой сети; Т3, Т4 - подающий и циркуляционный трубопроводы системы горячего водоснабжения; В1 - трубопровод холодной водопроводной воды; К1 и К2 - сетевая вода к калориферам системы вентиляции и после них.

Некоторые из описанных функций отдельными ТП могут не выполняться. Так, например, учет тепла, расходуемого несколькими зданиями промышленного предприятия, устраивается только в одном пункте – центральном пункте учета тепла (рис. 4.3а). В ТП потребителя, не расходующего пар, не будет устройства для сбора и перекачки конденсата и для использования вторичного тепла паро-конденсатной смеси.

Рис. 4.3. Размещение тепловых пунктов (ТП).

а- общий ТП для двух зданий промышленного предприятия; б- общий ТП для четырех жилых зданий; в - от­дельно стоящий центральный ТП (ЦТП) для группы зданий. 1- тепловой пункт; 2- тепловые сети; 3- главный кор­пус промпредприятия; 4- проходная; 5- неподвижная опора; 6- П-образный компенсатор; 7- 18 отдельно стоя­щие жи­лые здания.

Обычно индивидуальные тепловые пункты (ИТП) размещаются в зданиях, теплоснабжение которых они осуществляют. Реже они устраиваются в отдель­ных, поблизости расположенных зданиях. Так поступают в случае бесподваль­ного зда­ния или когда в здании не удается высвободить помещение для устрой­ства тепло­вого пункта (рис. 4.3,б).

В настоящее время все чаще прибегают к устройству центральных тепловых пунктов (ЦТП), обслуживающих группы зданий (рис.4.3, в). В специально по­стро­енных отдельно стоящих зданиях размещают циркуляционные насосы сис­тем го­рячего водоснабжения при закрытой схеме теплоснабжения, сетевые и подпиточ­ные насосы для обеспечения местных систем отопления при независи­мой схеме теплоснабжения и установки для обработки воды в случаях необхо­димости улуч­шения ее качества при закрытой схеме теплоснабжения.

Центральные тепловые пункты нуждаются в периодическом обслуживании эксплуатационным персоналом. Строительство и эксплуатация ЦТП требует до­полнительных затрат и увязки их с архитектурными особенностями городских ан­самблей. Строительство отдельно стоящих ЦТП в значительной степени обосно­вывается следующими обстоятельствами:

1) насосные агрегаты могут служить источниками шума и вызывать вибра­ции зданий;

2) при закрытой схеме теплоснабжения в ЦТП облегчается устройство мест­ной обработки холодной воды, устраняющее опасность коррозии или зараста­ния внутридомовых систем горячего водоснабжения.

В крупных зданиях нередко устраиваются несколько ИТП. Определение числа ТП в здании основано на следующем принципе: чем больше число ТП в зда­нии и чем ближе они расположены один от другого, тем меньше получаются раз­меры местных систем и тем точнее их регулирование и эксплуатация. С дру­гой точки зрения, ТП занимают часть здания и требуют затрат, следовательно, пред­ставляется выгодным уменьшить число ТП в здании. Поэтому для решения дан­ного вопроса требуется проведение технико-экономических расчетов. Прак­тиче­ски один ТП способен на достаточно высоком техническом и экономиче­ском уровне обслуживать в среднем здание площадью 3-4 тыс. м2

В любом случае число ТП зависит еще и от количества местных систем по­требителей тепла, расположенных в данном здании, особенностей характера их ра­боты и необходимой им тепловой мощности.

Тепловые пункты строятся по различным технологическим схемам в зави­симости от применяемого в системе вида теплоносителя- горячей воды или во­дя­ного пара, схемы теплоснабжения- закрытой или открытой, зависимой или неза­висимой и ряда других факторов.
