Схемы соединения измерительных преобразователей (последовательная, параллельная, мостовая). Метод уравновешивания (сравнения)
ИП- техническое средство с нормируемыми метрологическими характеристиками, служащее для преобразования измеряемой величины в другую величину или измерительный сигнал, удобный для обработки, хранения, дальнейших преобразований, индикации и передачи, но непосредственно не воспринимаемый оператором. ИП или входит в состав какого-либо измерительного прибора (измерительной установки, измерительной системы и др.) или применяется вместе с каким-либо средством измерений.
Классификация: По характеру преобразования различают аналоговые, цифро-аналоговые, аналого-цифровые преобразователи. По месту в измерительной цепи различают первичные и промежуточные преобразователи. Выделяют также масштабные и передающие преобразователи.

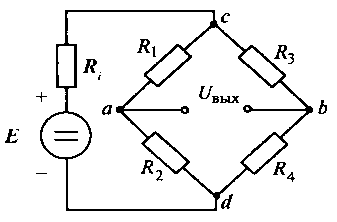

шунт добавочный резистор мост
Методы преобразования. По схеме преобразования различают структурные схемы измерительных приборов прямого действия (прямого преобразования) и приборов сравнения (уравновешивающего преобразования).
прямое
преобразование
уравновешивающее
преобразование
Метод уравновешивания. Структурная схема прибора сравнения показывает, что прибор имеет две цепи: прямого преобразования и обратного преобразования . На входе цепи прямого преобразования происходит сравнение уравновешивание двух однородных величин противоположного знака: входной измеряемой величины с выходной величиной цепи обратного преобразования. По разности на выходе преобразователя судят об измеряемой величине.
История развития метрологии.
Метрология - наука об измерениях, методах и средствах достижения требуемой точности и единства измерений.
Предметом метрологии является извлечение количественной информации о свойствах объектов с заданной точностью и достоверностью.
Средством метрологии является совокупность измерений и метрологических стандартов, обеспечивающих требуемую точность.
Значимость метрологии выражается в 3-х аспектах
философском - метрология является средством постижения окружающего мира;
научном - метрология служит средством для подтверждения или опровержения научных теорий и открытий;
техническом (прикладной)- получение количественной информации об объекте управления или контроля, с целью функционирования технологических процессов, обеспечения качества.
Существуют различные специальные области в метрологии: метрология массы, размерности, метрология температуры, химическая метрология.
Метрология как область практической деятельности зародилась еще в древности.( Наименования единиц измерения и их размеры появлялись в давние времена чаще всего в соответствии с возможностью применения единиц и их размеров без специальных устройств, т.е. создавались с ориентацией на те единицы, что были «под руками и ногами». В России в качестве единиц длины были «пядь», «локоть»
Принятие метрической конвекнции в России: В 1875 на Дипломатической метрологической конференции, проведенной в Париже, в которой участвовали 17 государств (в том числе Россия), была принята Метрическая конвенция.
В 1875 году была подписана Международная метрическая конвенция — международный договор, служащий для обеспечения единства метрологических стандартов в разных странах.
В настоящее время к конвенции присоединилось 51 государство, в том числе все промышленно развитые страны. В соответствии с метрической конвенцией учреждены Международное бюро мер и весов и Международный комитет мер и весов, и созываются Генеральные конференции по мерам и весам.
В 1960 году разработана и установлена Международная система единиц (СИ) До введения метрической системы единицы выбирались независимо друг от друга. Поэтому пересчёт из одной единицы в другую был сложным. К тому же в разных местах применялись разные единицы, иногда с одинаковыми названиями. Метрическая система должна была стать удобной и единой системой мер и весов.
В 20 веке метрологические исследования отдельных стран координируются Международными метрологическими организациями. Они созданы на основе международных соглашений для осуществления и хранения основных единиц физических величин и для достижения международного единства мер.
3 Международные метрологические организации:
организация стран — членов Метрической конвенции (1875)
Международная организация законодательной метрологии (1956)
Международная конфедерация по измерительной технике и приборостроению (1958).
В настоящее время сформировались и развиваются три взаимосвязанных раздела метрологии: Теоретическая
Рассматривает общие теоретические проблемы (разработка теории и проблем измерений, физических величин, их единиц, методов измерений).
Прикладная
Изучает вопросы практического применения разработок теоретической метрологии. В её ведении находятся все вопросы метрологического обеспечения.
Законодательная
Устанавливает обязательные технические и юридические требования по применению единиц физической величины, методов и средств измерений.
