Обработка результатов эксперимента

По данным табл. 2 определяется количество воды, протекающей через исследуемые сечения трубопроводе, в единицу времени.

где W - объем мерного бака, м ; t - время заполнения, с.

Средние скорости потока в сечениях 1-1, 2-2, 3-3'рассчитываются по уравнению

где d - диаметр трубопровода, м; i - номер сечения.

Рассчитав скоростной напор в каждом исследуемом сечении по формуле (6) и как разность уровней воды в трубках Пито и пьезометрах, находят относительную ошибку

где - разность уровней вода в трубке Пито и пьезометре, м.

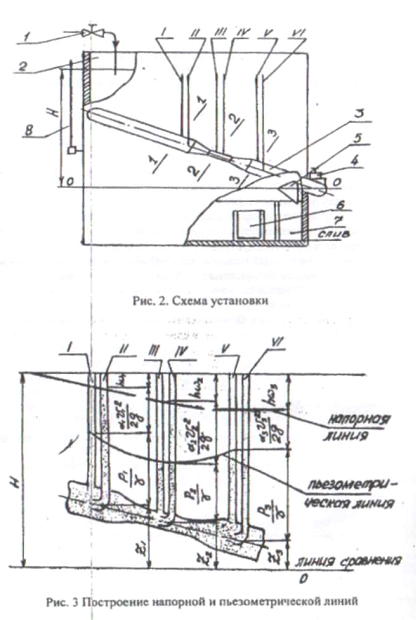

Изобразив опытный участок трубы с учетом Z₂ и Z₃, откладываем в масштабе значения пьезометрических и скоростных напоров, рассчитанных по средней скорости потока. После этого строятся напорная и пьезометрическая линии для каждого опыта и определяются потери напора на каждом участке.

Примечания
Потери напора между исследу­емыми сечениями hω, м
Относительная ошибка по формуле (10),%
Скоростной напор по формуле (б), м
Средняя скорость по формуле (9), м/с
Скоростной напор h.=h -Z - Р/γ hn
Пьезом пьезометрическая высота , м
Показания трубок Пито h, м
Показания пьезометров 𝑍+ , м У
Геометрическая высота Z, м
Диаметр потока d, м
Номер сечения потока	—								•
Расход, Q, м3/с
Время наполнения бака t, с
Объем наполненного бака W,
Полный напор Н, м
Номер опыта

Контрольные вопросы

1. Геометрический и энергетический смысл уравнения Бернулли,

2. Чем отличаются уравнения Бернулли для потока вязкой жидкости и для элементарной струйки идеальной жидкости?

3. Что такое средняя скорость потока?

4. Как определяется средняя скорость потока?

5. Что характеризует коэффициент Кориолиса?

6. Как определяется пьезометрический напор?

7. Как определяется скоростной напор?

8. Что такое полный напор?

9. Что представляет собой напорная линия для идеальной и реальной жидкости?

10. Почему в суженной части трубопровода давление жидкости меньше, чем в расширенной?

11. Что называется напорной к пьезометрической линиями?
