5. Расчет обмотки вн

Выбираем схему регулирования по рисунку 4 [1] с выводом концов всех трех фаз обмотки к одному трехфазному переключателю. Контакты переключателя рассчитываются на рабочий ток 4,6 А. Наибольшее напряжение между контактами переключателя в одной фазе: рабочее 10/√3%U₂, т.е. 2020 В; испытательное 2∙10/√3%U₂, т.е. 4040 В.

Рисунок 4 – Схема регулирования напряжения обмотки ВН

Число витков в обмотке ВН при номинальном напряжении

витков.

Число витков на одной ступени регулирования

.

где В.

Для пяти ступеней:

Напряжение, В Число витков на ответвлениях

6300 930 + 2∙23,25 = 976,5

6150 930 + 23,25 = 953,25

6000 930

5850 930 – 23,25 = 906,75

5700 930 – 2∙23,25 = 883,5

Ориентировочная плотность тока

МА/м².

Ориентировочное сечение витка

м².

По таблице 5.8 подтверждаем выбор цилиндрической многослойной обмотки из круглого алюминиевого провода.

По ориентировочному сечению витка по таблице 5.1 выбирается круглый провод .

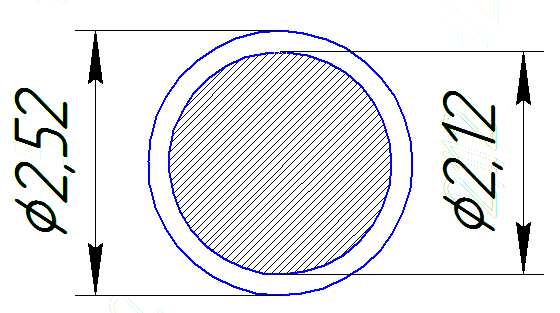

Рисунок 5 – Сечение витка

Число параллельных проводов n_в2 = 1, мм².

Полное сечение витка определяется по формуле

мм².

Плотность тока в обмотке ВН

МА/м².

Оценивается найденное значение плотности тока в обмотке ВН от среднего значения плотности тока

%.

Значение плотности тока в обмотке ВН, выдержанное близко к действительной средней плотности тока, отличается в соответствии от последней не более чем на 10 %.

Высота обмотки

м.

Число витков в слое

витков.

Число слоёв в обмотке

.

Число слоёв в обмотке округляется до ближайшего большего значения, т.е. n_сл2 = 5.

Определяется рабочее напряжение двух слоёв

В.

Междуслойная изоляция по таблице 4.7 – кабельная бумага марки К-120 по ГОСТ23436-83Е, 4 слоя, выступ изоляции 16 мм с каждого торца обмотки.

Общая толщина междуслойной изоляции мм.

Обмотки наматываются в 5 слоев. Всего 976,5 витка. Обмотка разделяется на две концентрические катушки – внутреннюю (не более 1/3…2/5) В в 2 слоёв и внешнюю Г в 3 слоев. Между катушками осевой охлаждающий канал шириной 5 мм.

Радиальный размер обмотки

м.

Внутренний диаметр обмотки

м.

Внешний диаметр обмотки

м.

Масса металла обмотки

кг,

где м.

Основные потери

Вт.

Коэффициент добавочных потерь

,

где ,

.

Поверхность охлаждения

м².

Плотность теплового потока на поверхности обмотки по формуле (7.19)

.

Масса провода по таблице 5.4

кг.

Масса металла двух обмоток

кг.

Масса провода двух обмоток

кг.

ВЫВОД: окончательно выбрали конструкции обмоток НН и ВН, подобрали сечения проводов и оценили тепловое состояние спроектированных обмоток. У обоих обмоток расчетные значения плотностей теплового потока не превышают предельно допустимого значения в 1200 Вт/м², значит обмотки спроектированы верно.
