Лабораторная работа №8

Комплектование группы деталей

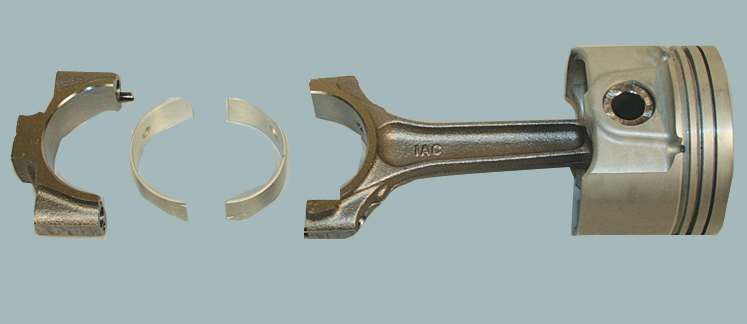

«поршень -поршневой палец -верхняя головка шатуна»

Цель работы: закрепить теоретические знания по комплектованию групп деталей, приобрести умения и навык в комплектовании групп «поршень - поршневой палец - верхняя головка шатуна»

Оборудование: лабораторный стол, набор поршней, поршневых пальцев и шатунов двигателя ВАЗ-2108, нутрометр, штангенинструмент.

Технические требования:

- поршень и поршневой палец сопрягаются с зазором S. Сопряжение пальца и поршня проверяется постановкой поршневого пальца в отверстия бобышек поршня, смазанных маслом. Палец должен входить в отверстия от простого нажатия большого пальца руки и не выпадать из бобышек, если поршень держать в горизонтальном положении, при котором палец занимает вертикальное положение.

Для сопряжения поршневого пальца с отверстием в верхней головке шатуна - шатун необходимо нагреть до температуры 240-260 градусов. нагретый шатун закрепляют в тисках, надевают поршень и при помощи приспособления устанавливают поршневой палец в отверстия бобышек поршня и отверстие в верхней головке шатуна . При остывании шатуна происходит сопряжение поршневого пальца с отверстием в верхней головке шатуна с натягом N/

Порядок выполнения работы

1. Произвести измерения отверстий в бобышках поршней.

2. Произвести измерения поршневых пальцев.

3. Произвести измерения отверстий в верхних головках шатунов.

4. Сделать графическое изображение подбора поршней, поршневых пальцев и верхних головок шатунов.

5. Сделать отчет по выполненной работе.

Отчет по выполненной работе

Измерения отверстий в бобышках поршней.

Объект	Результат измерения, мм
1 поршень	21,982
2 поршень	21,982
3 поршень	21,982
4 поршень	21,982

Измерения поршневых пальцев

Объект	Результат измерения, мм
1 палец	21,970
2 палец	21,970
3 палец	21,970
4 палец	21,970

измерения отверстий в верхних головках шатунов.

Объект	Результат измерения, мм
1 шатун	21,960
2 шатун	21,960
3 шатун	21,960
4 шатун	21,960

Графическое изображение подбора поршней, поршневых пальцев и верхних головок шатунов по результатам измерений.

Лабораторная работа №9

«Обкатка и испытания автомобильных агрегатов».

Цель работы:

1. Получить предварительное представление о процессах обкатки, приработки и испытаниях автомобильных агрегатов.

2. Приобрести навыки по обнаружению дефектов.

3. Закрепить знания по устройству агрегатов.

Объекты и средства для обкатки, приработки и испытаний агрегатов:

- стенд для холодной обкатки двигателя,

- стенд для обкатки коробки перемены передач,

- стенд для обкатки ведущего моста.

Порядок выполнения работы

1. Прочитать основные теоретические положения по обкатке и испытанию автомобильных агрегатов. Сделать краткий конспект.

2. Познакомиться с устройством стендов для обкатки автомобильных агрегатов.

3. Выписать из технической литературы данные для обкатки двигателя ВАЗ- 2108 и на что нужно обращать внимание, производя обкатку.

4. Оформить отчет по выполненной работе.
