Лабораторная работа №5
«Дефектация вкладышей коленчатого вала двигателя Ваз2108»
Цель работы: закрепить теоретические знания по дефектации автомобильных деталей, приобрести умения и навыки по дефектации вкладышей коленчатых валов автомобильных двигателей.
Оборудование: лабораторный стол, набор вкладышей двигателя ВАЗ-2108, штангенинструмент,
Порядок выполнения работы.
1. В учебнике Ремонт автомобилей авт. Карагодин и Митрохин прочитать соответствующий раздел «Дефектация автомобильных деталей».
2. Разработать карту технических требований на дефектацию автомобильной детали. (Пример карты найти в учебнике по ремонту автомобилей).
3.Провести дефектацию автомобильной детали.
4. По результатам дефектации сделать техническое заключение.
5. Составить отчет по выполненной работе.

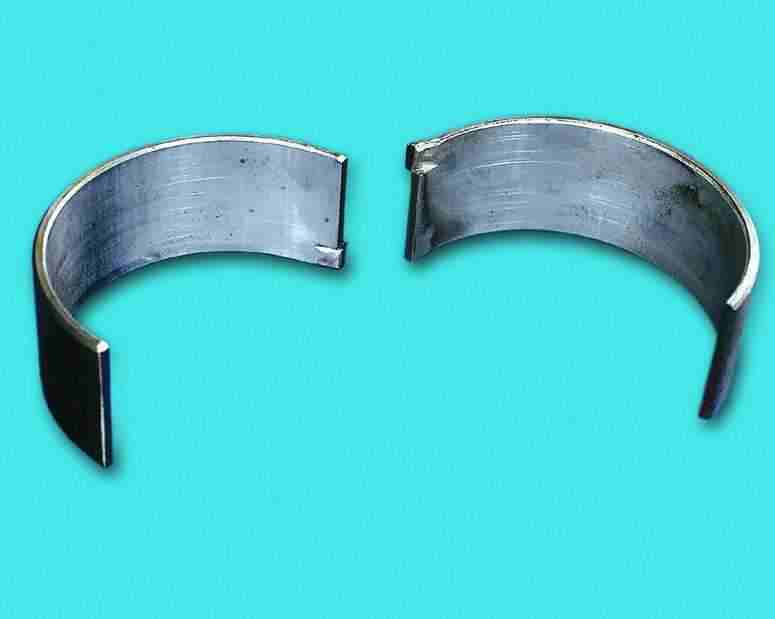

Вкладыш коренной шейки двигателя ВАЗ 2108 |
|||||
|
Заводской номер 2108 1004068 |
||||
Материл: легированная сталь |
|||||
Твердость: HB 180-200 |
|||||
№ |
Наименование деффекта |
Способ обнаружения
|
размеры |
Заключение |
|
По рабочему чертежу |
Допустимый без ремонта |
||||
1 |
Крапление посторонних металлических предметов |
Внешний осмотр |
- |
- |
|
2 |
Износ антифрикционного слоя |
штангенинструмент |
1,822 |
1,824 |
|
Дефектация автомобильной детали и техническое заключение по результатам дефектации:
вкрапление металлических предметов- не обнаружено
Износ антифрикционного слоя- обнаружено
Дефект №1вкрапление металлических предметов не обнаружено
Дефект №2 износ антифрикционного слоя обнаружено
Результаты измерений таб.5
Объект измерений |
Результаты измерений |
||||
Толщина вкладыша |
1 |
2 |
3 |
4 |
5 |
47,808 |
47,810 |
47,812 |
47,809 |
47,812 |
|
По результатам измерений:
-толщина вкладыша не соответствует Т.У. (47,814)
По дефекту №1 вкрапление металлических предметов деталь технически исправна
По дефекту №2 износ антифрикционного слоя деталь технически неисправна
Общее техническое заключение: деталь технически неисправна
Лабораторная работа №6
«Дефектация ведомого диска сцепления двигателя Ваз 2108»
Цель работы: закрепить теоретические знания по дефектации автомобильных деталей, приобрести умения и навыки по дефектации ведомого диска сцепления.
Оборудование: лабораторный стол,ведомый диск сцепления двигателя ВАЗ-2108, штангенинструмент, стойка с индикатором часового типа, приспособление с центрами.
Порядок выполнения работы.
1. В учебнике Ремонт автомобилей авт. Карагодин и Митрохин прочитать соответствующий раздел «Дефектация автомобильных деталей».
