МОДУЛЬ2 23.10

(Эталон: 1-а; 2-в; 3-д)

2.5.19.ОСНОВНЫе ХАРАКТЕРИСТИКи ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТы – ЭТО КОЭФФИЦИЕНТЫ:

1. преобразования

2. шума

3. усиления по мощности

4. блокирования

(Эталон: а; б)

2.5.20.ЭКВИВАЛЕНТНАЯ СХЕМА ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТ – это активный …

1. 4-полюсник

2. 6-полюсник

3. 8-полюсник

4. 2-полюсник

(Эталон: б)

2.5.21.виды каналов, частоты которых при воздействии на вход пч приводят к КОМБИНАЦИОННЫм ИСКАЖЕНИЯм ИЛИ «СВИСТам»:

1. канала гетеродина

2. канала основного сигнала

3. побочного канала приема

4. зеркального канала

(Эталон: а; б)

2.5.22.МЕТОДЫ БОРЬБЫ СО «СВИСТАМИ» в УПИОС:

1. увеличение полосы преселектора

2. сужение полосы преселектора

3. формирование более крутых скатов АЧХ преселектора

4. формирование более пологих скатов АЧХ преселектора

(Эталон: б; в)

2.5.23.промежуточная ЧАСТОТА не может БЫТЬ В ДИАПАЗОНЕ _____ ЧАСТОТ РАДИОПРИЕМНОГО УСТРОЙСТВА.

(Эталон: рабочих)

2.5.24.ПАРАМЕТР ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТ, который ДОЛЖЕН СОВПАДАТЬ С ПАРАМЕТРАМИ СЕРИЙНО ВЫПУСКАЕМЫХ фильтров:

1. промежуточная частота

2. коэффициент усиления

3. входное сопротивление

4. выходное сопротивление

(Эталон: а)

2.5.25.соотношение частот при использовании ПЧ с двойным ПРЕОБРАЗОВАНИм ЧАСТОТЫ – …

1.

2.

3.

4.

(Эталон: а)

2.5.26.соотношение промежуточной частоты и частоты сигнала В ИНФРАДИнНОм ПРИЕМНИКе – …

1.

2.

3.

4.

(Эталон: б)

2.5.27.преимуществО ИНФРАДИнного ПРИЕМНИКа – …

1. лучшее подавление побочных каналов

2. лучшее качество преобразования сигнала

3. лучшее подавление «свистов»

4. больший коэффициент усиления

(Эталон: а)

2.5.28.ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТ с помощью гетеродина ПЕРЕНОСИТ СИГНАЛ НА _____ ЧАСТОТУ.

(Эталон: промежуточную)

2.5.29.методы БОРЬБы С ПОБОЧНЫМИ КАНАЛАМИ ПРИЕМА:

1. повышение избирательности входных цепей

2. повышение избирательности усилителя радиосигнала

3. применение двойного и тройного преобразования частоты

4. повышение избирательности усилителя низкой частоты

(Эталон: а; б; в)

2.5.30.ОПТИМАЛЬНая величина НАПРЯЖЕНИя ГЕТЕРОДИНА ДЛЯ ТРАНЗИСТОРНЫХ ПЧ …

1. менее 50 мВ

2. 50–200 мВ

3. 200–500 мВ

4. около 1 В

(Эталон: б)

2.6.Детекторы амплитудно-модулированных, импульсных и дискретных сигналов

2.6.1.Амплитудный детектор (АД) – это устройство, обеспечивающее преобразование АМ-сигнала в напряжение, изменяющееся по закону амплитудной _____.

(Эталон: модуляции)

2.6.2.Основные характеристики Амплитудных детекторов:

1. детекторная характеристика

2. коэффициент нелинейных искажений

3. эффективность амплитудного ограничения

4. коэффициент передачи

5. крутизна амплитудной характеристики в области ограничения

(Эталон: а; б; г)

2.6.3.Крутизна детекторной характеристики АД – …

1.

2.

3.

4.

(Эталон: в)

2.6.4.Коэффициент передачи АД – …

1.

2.

3.

4.

(Эталон: г)

2.6.5.Коэффициент фильтрации АД – …

1.

2.

3.

4.

(Эталон: а)

2.6.6.последовательность действий при составлении эквивалентной схемы АД:

1. определение постоянной составляющей выходного тока АД в виде функции – зависимости постоянного тока от входного и выходного U, приложенных к нелинейному элементу

2. переход к малым конечным приращениям ΔI=

3. нахождение приращения при модулированном входном сигнале ΔU_m

4. составление эквивалентной схемы

5. представление в комплексном виде ΔI=, ΔU_m=, ΔU=

6. определение I_mΩ

7. определение приращения dI=

(Эталон: а; ж; б; в; д; е; г)

2.6.7.признаки классификации АД:

1. по числу каскадов

2. по типу нелинейного элемента

3. по значению коэффициента шума

4. по габаритным показателям

(Эталон: а; б)

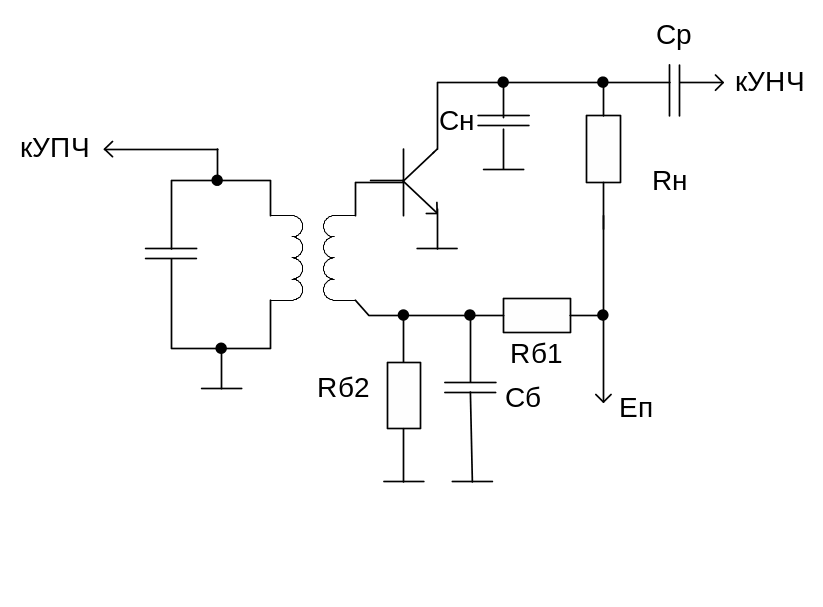

2.6.8.Основным преимуществом транзисторного детектора перед диодным является _____ сигнала.

(Эталон: усиление)

2.6.9.характеристики транзисторного детектора, за счет которых может выполняться амплитудное детектирование – ЭТО НЕЛИНЕЙНОСТИ ВАХ:

1. базового тока

2. коллекторного тока

3. тока дрейфа

4. эмиттерного тока

(Эталон: а; б; г)

2.6.10.преимущества синхронного детектора:

1. большие нелинейные искажения

2. низкое входное сопротивление

3. низкое выходное сопротивление

4. малые нелинейные искажения

(Эталон: в; г)

2.6.11.значение тока в любой момент времени при последовательном включении диода и нагрузки – …

1.

2.

3.

4.

(Эталон: в)

2.6.12.Коэффициент нелинейных искажений АД – …

1.

2.

3.

4.

(Эталон: а)

2.6.13.формула сигнала на выходе АД, т.е. Полезного результата детектирования – …

1.

2.

3.

4.

(Эталон: б)

2.6.14.вид входного АМ-сигнала – …

1.

2.

3.

4.

(Эталон: а)

2.6.15.критерий реализации Преимуществ синхронного детектирования – …

1. качественный монтаж элементов

2. высокий уровень сигналов на входе

3. отсутствие шумов

4. синхронизация опорного и несущего колебаний

(Эталон: г)

2.6.16.причины Нелинейных искажений при детектировании «сильных» сигналов:

1. нелинейность начального участка ВАХ диода

2. различие сопротивлений детектора по постоянному и переменному токам

3. нелинейность заряда и разряда конденсатора фильтра низких частот

4. недостаточный уровень входного сигнала

(Эталон: а; б; в)

2.6.17.формула Амплитуды составляющей тока частоты ω при детектировании «слабых» сигналов – …

1.

2.

3.

4.

(Эталон: в)

2.6.18.амплитуда колебаний на выходе синхронного детектора При наличии фазового сдвига ( ) равна …

2.

3.

4.

(Эталон: б)

2.6.19.виды детекторов для детектирования импульсных сигналов:

1. импульсные детекторы

2. пиковые детекторы

3. детекторы видеоимпульсов

4. детекторы цифровых сигналов

(Эталон: а; б; в)

2.6.20.Детектор видеоимпульсов – это устройство для детектирования последовательности видеоимпульсов с целью выделения её _____.

(Эталон: огибающей)

2.6.21.Пиковый детектор – это детектор последовательности радиоимпульсов с целью детектирования её _____.

(Эталон: огибающей)

2.6.22.Импульсный детектор – это детектор ________, выделяющий огибающую каждого импульса.

(Эталон: радиоимпульсов)

2.6.23.Главная особенность пикового детектора – …

1. малая постоянная времени разряда конденсатора

2. высокая инерционность

3. большие нелинейные искажения

4. малые линейные искажения

(Эталон: б)

2.6.24.функция Транзисторного АД, выполняемая одновременно с детектированием – …

1. усиление

2. ослабление

3. умножение

4. генерирование

(Эталон: а)

2.6.25.зависимости значения Коэффициента передачи ад при линейном детектировании:

1. не зависит от амплитуды выходного сигнала

2. зависит от угла отсечки θ

3. зависит от входного сопротивления АД

4. зависит от температуры

(Эталон: а; б)

2.6.26.Входное сопротивление последовательного диодного детектора определяется …

1.

2.

3.

4.

(Эталон: в)

2.6.27.Угол отсечки θ определяется …

1.

2.

3.

4.

(Эталон: а)

2.6.28.Амплитуда тока низкой частоты равна …

1.

2.

3.

4.

(Эталон: г)

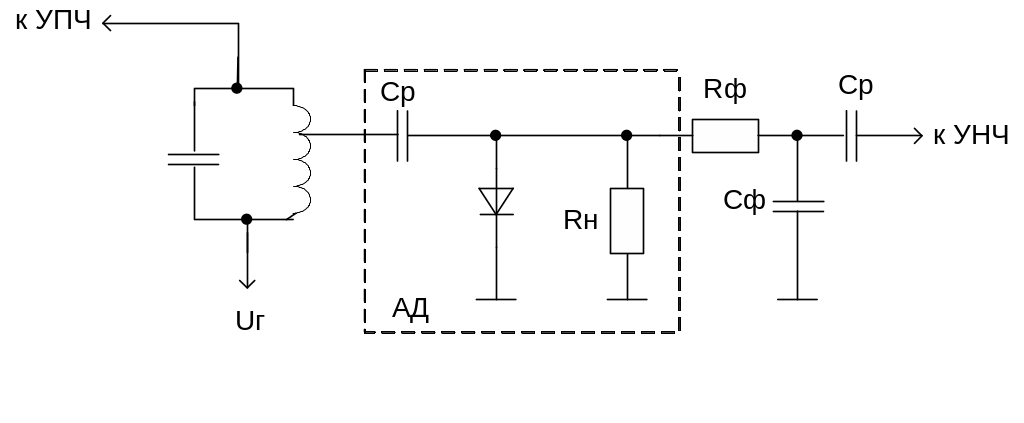

2.6.29.схема параллельного диодного детектора – …

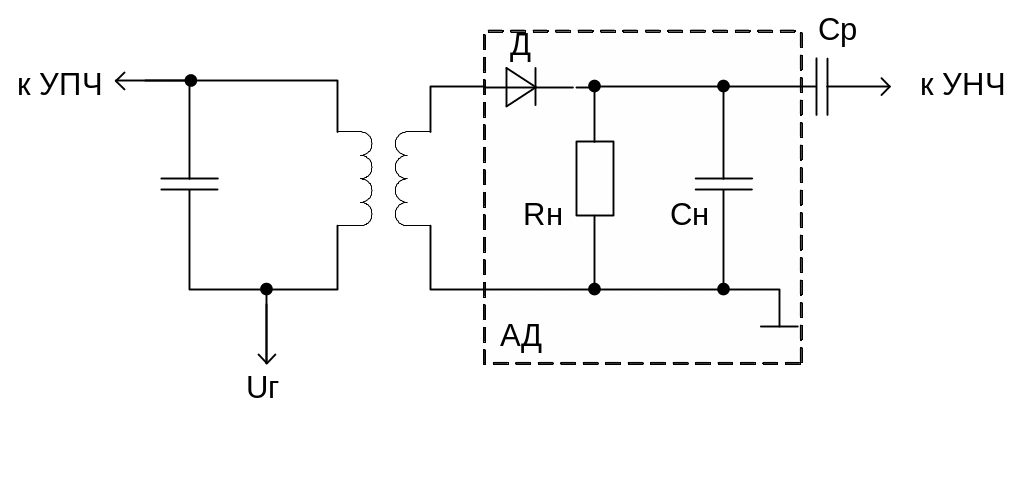

1.

2.

3.

4.

(Эталон: в)

2.6.30.схема последовательного диодного детектора – …

(Эталон: б)

2.6.31.схема диодного детектора с удвоением напряжения – …

(Эталон: а)

2.6.32.Причины искажений в диодном детекторе:

1. нелинейность детекторной характеристики

2. наличие переходной цепи УНЧ

3. инерционность нагрузки

4. зависимость параметров от температуры

(Эталон: а; б; в)

2.6.33.Входное сопротивление и входная емкость Транзисторного Детектора при малых амплитудах входного сигнала определяются _____ усилителю.

(Эталон: аналогично)

2.6.34.тип Амплитудного детектора, используемый в интегральных схемах – …

1. транзисторный

2. диодный с удвоением выходного напряжения

3. параллельный диодный

4. последовательный диодный

(Эталон: а)

2.6.35.Детекторная характеристика – это зависимость приращения постоянного (выпрямленного) тока в установившемся режиме от амплитуды вызвавшего это приращение _____ сигнала.

(Эталон: немодулированного)

2.6.36.причина частотных искажений в ад – присутствие в … колебания.

1. выходном напряжении гармоник НЧ

2. выходном напряжении гармоник ВЧ

3. входном напряжении гармоник ВЧ

4. входном напряжении гармоник НЧ

(Эталон: б)

2.6.37.условие выбора емкости нагрузки С целью уменьшения уровня ВЧ-колебаний на выходе АД – …

1.

2.

3.

(Эталон: а)

2.6.38.коэффициент фильтрации на входе АД При уменьшении уровня ВЧ-колебаний равен …

1.

2.

3.

4.

(Эталон: г)

2.6.39.Частотная характеристика ад – это зависимость коэффициента _____ от частоты модуляции.

(Эталон: передачи)

2.6.40.СООТВЕТСТВИЕ ПАРАМЕТРА АД И ЕГО ОБОЗНАЧЕНИЯ

1) детекторная характеристика 2) коэффициент передачи 3) крутизна детекторной характеристики 4) коэффициент фильтрации 5) динамический диапазон 6) входное сопротивление

а) Sд б) dзк в) dd г) Кд д) Кф е) iвых=f(uвх) ж) Кр з) Rвх

(Эталон: 1-е; 2-г; 3-а; 4-д; 5-в; 6-з)

2.6.41.последовательность расчета детектора АМ-сиг-налов:

1. расчет коэффициента передачи

2. расчет входного сопротивления

3. определение параметров нагрузки

4. определение коэффициента фильтрации

5. расчет емкости нагрузки

6. расчет коэффициента включения

7. определение частотных искажений

8. расчет напряжения звуковой частоты

(Эталон: в; а; б; е; ж; д; г; з)

2.7.Амплитудные ограничители

2.7.1.элементы, входящие в СОСТав АМПЛИТУДНого ОГРАНИЧИТЕЛя:

1. нелинейный элемент

2. оптический модулятор

3. частотно-селективная цепь

4. генератор накачки

(Эталон: а; в)

2.7.2.вид модуляции, не искажаемый амплитудным ОГРАНИЧИТЕЛем – …

1. амплитудная модуляция принятого сигнала

2. угловая модуляция переданного сигнала

3. угловая модуляция принятого сигнала

4. амплитудная модуляция переданного сигнала

(Эталон: в)

2.7.3.величина ПОЛОСы ПРОПУСКАНИЯ СЕЛЕКТИВНОЙ ЦЕПИ АМПЛИТУДНОГО ОГРАНИЧИТЕЛЯ для неискаженной работы ДОЛЖНА БЫТЬ _____ ширины спектра сигнала.

(Эталон: больше)

2.7.4.характеристика, отражающая КАЧЕСТВО амплитудного ОГРАНИЧИТЕЛЯ – это … ХАРАКТЕРИСТИКА.

1. фазо-частотная

2. амплитудно-частотная

3. вольтамперная

4. амплитудная

(Эталон: г)

2.7.5.У ИДЕАЛЬНОГО ОГРАНИЧИТЕЛЯ ПРИ ПРЕВЫШЕНИИ АМПЛИТУДЫ ВХОДНОГО СИГНАЛА ПОРОГОВОГО НАПРЯЖЕНИЯ АМПЛИТУДА НА ВЫХОДЕ ДОЛЖНА быть _____.

(Эталон: постоянной)

2.7.6.ОТНОШЕНИЕ, ИСПОЛЬЗУемое ДЛЯ ОЦЕНКИ ЭФФЕКТИВНОСТИ ОГРАНИЧИТЕЛЯ – …

1.

2.

3.

4.

(Эталон: б)

2.7.7.ПРИЕМ СИГНАЛОВ С ЧАСТОТНОЙ ИЛИ ФАЗОВОЙ МОДУЛЯЦИЕЙ СОПРОВОЖДАеТСЯ НЕЖЕЛАТЕЛЬНЫМИ ИЗМЕНЕНИЯМИ _____ СИГНАЛОВ.

(Эталон: амплитуды)

2.7.8.ШИРОКОЕ ПРИМЕНЕНИЕ В ИНТЕГРАЛЬНОМ ИСПОЛНЕНИИ НАШЛИ ОГРАНИЧИТЕЛИ НА ДВУХ ТРАНЗИСТОРАХ С _____ СВЯЗЬЮ.

(Эталон: эмиттерной)

2.7.9.УСТРОЙСТВО, НА ВЫХОДЕ КОТОРОГО U_с НЕ ПРЕВЫШАЕТ ОПРЕДЕЛЕННОГО ЗНАЧЕНИЯ ПРИ ИЗМЕНЕНИИ АМПЛИТУДЫ ВХОДНОГО СИГНАЛА В ШИРОКОМ ДИНАМИЧЕСКОМ ДИАПОЗОНЕ, называется _____ ОГРАНИЧИТЕЛЬ.

(Эталон: амплитудный)

2.7.10.Принципы работы АМПЛИТУДНЫх ОГРАНИЧИТЕЛей:

1. ограничение тока питающего напряжения

2. ограничение коэффициента передачи от источника сигнала к следующему каскаду

3. ограничение тока выходного напряжения

4. автоматическое уменьшение эквивалентного сопротивления нагрузки при увеличении входного напряжения

(Эталон: а; б; г)

2.7.11.ТИПы нелинейноых элементов и их режимы работы, ИСПОЛЬЗУЕМЫе в амплитудных ограничителях:

1. диодные (с использованием только режима отсечки)

2. диодные (последовательные)

3. транзисторные (в режиме насыщения)

4. диодные (параллельные)

5. транзисторные (в режиме отсечки)

(Эталон: б; в; г; д)

2.7.12.ДОСТОИНСТВА ДИОДНЫХ АМПЛИТУДНЫХ ОГРАНИЧИТЕЛЕЙ:

1. отсутствие усиления

2. малая инерционность

3. сравнительная простота

4. наличие усиления

5. экономичность

6. малые искажения при режиме отсечки

(Эталон: а; б; в; д)

2.7.13.ДОСТОИНСТВА ТРАНЗИСТОРНЫХ АМПЛИТУДНЫХ ОГРАНИЧИТЕЛЕЙ:

1. отсутствие усиления

2. экономичность

3. сравнительная простота

4. малые искажения при режиме отсечки

5. наличие усиления

6. малая инерционность

(Эталон: г; д)

2.7.14.ВЕЛИЧИНА, РАВНАЯ ОТНОШЕНИЮ КОЭФФИЦИЕНТА АМПЛИТУДНОЙ МОДУЛЯЦИИ НА ВХОДЕ К КОЭФФИЦИЕНТУ АМПЛИТУДНОЙ МОДУЛЯЦИИ НА ВЫХОДЕ, – ЭТО _____ ограничения.

(Эталон: эффективность)

2.7.15.разновидность соединения амплитудных ограничителей ДЛЯ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ ограничения …

1. независимое включение нескольких амплитудных ограничителей

2. последовательное включение нескольких амплитудных ограничителей

3. параллельное включение нескольких амплитудных ограничителей

4. встречно-параллельное включение нескольких амплитудных ограничителей

(Эталон: б)

2.7.16.вид АМПЛИТУДНой ХАРАКТЕРИСТИКи ОГРАНИЧИТЕЛЯ – …

1.

2.

3.

4.

(Эталон: б)

2.7.17.вид гармоники, которую необходимо фильтровать НА ВЫХОДе АМПЛИТУДНОГО ОГРАНИЧИТЕЛЯ ПОСЛЕ НЕЛИНЕЙНОГО ПРЕОбРАЗОВАния – …

1. последняя

2. нечётная

3. первая

4. четная

(Эталон: в)

2.7.18.достоинства транзисторного АМПЛИТУДНого ОГРАНИЧИТЕЛя ПО СХЕМЕ ОК–ОБ – это:

1. обеспечение эффективного ограничения

2. большой динамический диапазон по входным сигналам

3. большой динамический диапазон по выходным сигналам

4. обеспечение высокой стабильности фазовых характеристик

5. малый динамический диапазон по входным сигналам

(Эталон: а; б; г)

2.7.19.характеристика ОГРАНИЧИТЕЛя ПО МАКСИМУМУ МГНОВЕНЫХ ЗНАЧЕНИЙ напряжения сигнала – …

1.

2.

3.

4.

(Эталон: а)

2.7.20.характеристика ОГРАНИЧИТЕЛя ПО МИНИМУМУ МГНОВЕНЫХ ЗНАЧЕНИЙ напряжения сигнала – …

(Эталон: в)

2.7.21.характеристика ОГРАНИЧИТЕЛя МГНОВЕНЫХ ЗНАЧЕНИЙ напряжения сигнала, как ПО МАКСИМУМУ, так И по МИНИМУМУ – …

(Эталон: б)

2.7.22.характеристика ОГРАНИЧИТЕЛя МГНОВЕНЫХ ЗНАЧЕНИЙ с ДВУхСТОРОННим ОГРАНИЧЕНИЕм – …

(Эталон: г)

2.7.23.КОЭФФИЦИЕНТ ОГРАНИЧЕНИЯ через углы наклона амплитудной характеристики – …

1.

2.

3.

4.

(Эталон: б)

2.7.24.режим работы ТРАНЗИСТОРНого ОГРАНИЧИТЕЛЯ ДЛЯ УМЕНЬШЕНИЯ ПОРОГА ОГРАНИЧЕНИЯ характеризуется …

1. пониженным напряжением на коллекторе

2. пониженным напряжением на базе

3. пониженным напряжением на эмиттере

4. повышенным напряжением на базе

5. повышенным напряжением на коллекторе

6. повышенным напряжением на эмиттере

(Эталон: а)

2.7.25.виды амплитудных ограничителей В зависимости от воздействия на форму сигнала:

1. ограничители мгновенного значения тока

2. ограничители амплитуды синусоидального напряжения

3. ограничители мгновенного значения напряжения

4. ограничители фазы

(Эталон: б; в)

2.7.26.СООТВЕТСТВИЕ места включения АО и выполняемой им при этом функции:

на входе ЧД или ФД между широкополосным и узкополосным усилителями между ВЦ и УРС

для борьбы с шумами для борьбы с мощными помехами для снятия паразитной амплитудной модуляции для фильтрации высокочастотных составляющих

(Эталон: 1-в; 2-а; 3-б)

2.7.27.последовательность схемных решений при построении приемников ЧМ-сигналов, увеличивающих помехоустойчивость:

1. применение следящего фильтра

2. применение схемы с обратной связью по частоте

3. применение следящего гетеродина

4. применение схемы формирования предыскажений

(Эталон: а; б; г; в)

2.8.Детекторы сигналов с частотной модуляцией

2.8.1.КРУТИЗНА ДЕТЕКТОРНОЙ ХАРАКТЕРИСТИКИ ОПРЕДЕЛЯЕтся КАК ПРОИЗВОДНАЯ …

1.

2.

3.

4.

(Эталон: б)

2.8.2.ЧАСТОТНОЙ ХАРАКТЕРИСТИКОЙ ЯВЛЯЕТСЯ ЗАВИСИМОСТЬ АМПЛИТУДЫ НИЗКОЧАСТОТНОГО СИГНАЛА НА ВЫХОДЕ ЧАСТОТНОГО ДЕТЕКТОРА ОТ ЧАСТОТЫ _____.

(Эталон: модуляции)

2.8.3.ДЕТЕКТОРНАЯ ХАРАКТЕРИСТИКА частотного детектора – …

1.

2.

3.

4.
