МОДУЛЬ2 23.10

2.Функциональные узлы и блоки УПиОС

2.1.Входные цепи и устройства

2.1.1.НАЗНАЧЕНИЯ ВХОДНОЙ ЦЕПИ (ВЦ) РАДИОПРИЕМНОГО УСТРОЙСТВА:

1. соединение антенно-фидерного устройства с преобразователем частоты

2. согласование сигнала на выходе

3. соединение антенно-фидерного устройства с последующими каскадами, с УРС или преобразователем частоты

4. передача энергии входного сигнала из антенны на вход последующих каскадов и производство предварительной фильтрации помех

(Эталон: в; г)

2.1.2.ПОЛОСА ПРОПУСКАНИЯ РАДИОПРИЕМНОГО УСТРОЙСТВА (УСИЛИТЕЛЬНОГО ТРАКТА) …

1. П_ут ³ П_сп – 2Df_рл

2. П_ут ³ П_сп + 2Df_рл

3. П_ут ³ П_сп × 2Df_рл

4. П_ут ³ П_сп / 2Df_рл

(Эталон: б)

2.1.3.ВИД ОДНОКОНТУРНОЙ ВЦ С ВНЕШНЕЕМКОСТНОЙ СВЯЗЬЮ С НЕНАСТРОЕННОЙ АНТЕННОЙ – …

1.

2.

3.

(Эталон: а)

2.1.4.ОДНОКОНТУРНАЯ ВХОДНАЯ ЦЕПЬ СО СМЕШАННОЙ СВЯ-ЗЬЮ С НЕНАСТРОЕННОЙ АНТЕННОЙ – …

(Эталон: б)

2.1.5.ДОСТОИНСТВА ЭЛЕКТРОННОЙ НАСТРОЙКИ ВЦ С ПОМОЩЬЮ ВАРИКАПОВ:

1. высокая скорость перестройки

2. присутствие механических контактов в цепи контура

3. наличие микрофонного эффекта

4. высокая устойчивость к климатическим и механическим воздействиям

5. возможность реализации дистанционного управления настройкой

(Эталон: а; г; д)

2.1.6.ГРУППА ЗНАЧЕНИЙ КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ ДЛЯ ВЦ С ВНЕШНЕЕМКОСТНОЙ СВЯЗЬЮ – …

1.

2.

3.

4.

(Эталон: г)

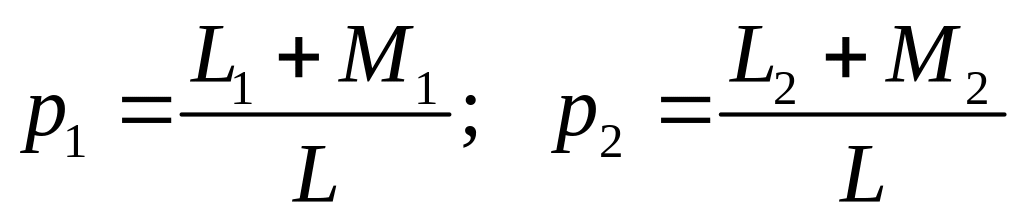

2.1.7.ГРУППА ЗНАЧЕНИЙ КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ ДЛЯ ВЦ С ИНДУКТИВНОЙ СВЯЗЬЮ – …

(Эталон: б)

2.1.8.ГРУППА ЗНАЧЕНИЙ КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ ДЛЯ ВЦ С АВТОТРАНСФОРМАТОРНОЙ СВЯЗЬЮ – …

(Эталон: в)

2.1.9.ГРУППА ЗНАЧЕНИЙ КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ ДЛЯ ДОСТИЖЕНИЯ МАКСИМАЛЬНОГО КОЭФФИЦИЕНТА ПЕРЕДАЧИ ИМЕЕТ ВИД …

1.

2.

3.

4.

(Эталон: a)

2.1.10.ЗНАЧЕНИЕ КОЭФФИЦИЕНТА ВКЛЮЧЕНИЯ p₁ ДЛЯ ОБЕСПЕЧЕНИЯ ВЫСОКОЙ ИЗБИРАТЕЛЬНОСТИ И БОЛЬШОГО КОЭФФИЦИЕНТА ПЕРЕДАЧИ ВЦ С ИНДУКТИВНОЙ СВЯЗЬЮ ВЫБИРАЮТ БЛИЗКИМ К …

1. 1

2. 0,7

3. 0,5

4. 0,3

5. 0

(Эталон: в)

2.1.11.Фильтры, ПРИМЕНЯЕМЫЕ В ПРЕСЕЛЕКТОРЕ ДЛЯ РЕАЛИЗАЦИИ ЧАСТОТНОЙ ИЗБИРАТЕЛЬНОСТИ РАДИОПРИЕМНОГО УСТРОЙСТВА В ШИРОКОМ ДИАПАЗОНЕ ДОЛЖНЫ БЫТЬ _____

(Эталон: перестраиваемые, перестраиваемыми)

2.1.12.ТРЕБОВАНИЯ К ВЫБОРУ КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ КОЛЕБАТЕЛЬНОГО КОНТУРА ВЦ ЗАКЛЮЧАЮТСЯ В ОБЕСПЕЧЕНИИ:

1. максимального коэффициента передачи

2. требуемой избирательности

3. максимального уровня входного напряжения

4. допустимого коэффициента шума

5. минимального уровня помех

(Эталон: а; б; г)

2.1.13.СХЕМОТЕХНИЧЕСКОЕ РЕШЕНИЕ, ИСПОЛЬЗУЕМОЕ ДЛЯ УМЕНЬШЕНИЯ НЕЛИНЕЙНЫХ ЭФФЕКТОВ В КОНТУРАХ ВЦ, ПЕРЕСТРАИВАЕМЫХ С ПОМОЩЬЮ ВАРИКАПОВ, – ЭТО … ВКЛЮЧЕНИЕ ВАРИКАПОВ.

1. параллельное

2. встречно-последовательное

3. встречно-параллельное

4. последовательное

(Эталон: б)

2.1.14.ПРИЧИНЫ НЕОБХОДИМОСТИ ФИЛЬТРАЦИИ СИГНАЛА ВО ВЦ:

1. следующие за ВЦ каскады содержат электронные приборы, обладающие нелинейными характеристиками

2. следующие за ВЦ каскады содержат электронные приборы, обладающие линейными характеристиками

3. следующие за ВЦ каскады, оказывают наибольшее влияние на характеристики выходной цепи

4. в каскадах после ВЦ имеются нелинейные эффекты при преобразовании сигнала

(Эталон: а; г)

2.1.15.ВИДЫ СВЯЗИ ПОСЛЕДНЕГО РЕЗОНАТОРА ИЗБИРАТЕЛЬНОЙ СИСТЕМЫ ВЦ С ПЕРВЫМ КАСКАДОМ УСИЛИТЕЛЯ:

1. непосредственная

2. трансформаторная

3. автотрансформаторная

4. емкостная

5. критическая

(Эталон: б; в; г)

2.1.16.ТИПЫ ВЦ ПО ЧИСЛУ РЕЗОНАНСНЫХ КОНТУРОВ:

1. одноконтурные

2. двухконтурные

3. безконтурные

4. многоконтурные

(Эталон: а; б; г)

2.1.17.КОЭФФИЦИЕНТ ПЕРЕДАЧИ ВЦ ПО НАПРЯЖЕНИЮ ПРИ РЕЗОНАНСЕ – …

1.

2.

3.

4.

(Эталон: а)

2.1.18.ДИАПАЗОН РАБОЧИХ ЧАСТОТ К_д ВЦ – …

1.

2.

3.

4.

(Эталон: а)

2.1.19.ВИД СВЯЗИ ВЦ С АНТЕННОЙ – …

1. внешнеемкостная

2. внутриемкостная

3. индуктивная

4. комбинированная

5. автотрансформаторная

(Эталон: а)

2.1.20.ВИД СВЯЗИ ВЦ С АНТЕННОЙ – …

1. внешнеемкостная

2. внутриемкостная

3. индуктивная

4. комбинированная

5. автотрансформаторная

(Эталон: б)

2.1.21.ВИД СВЯЗИ ВЦ С АНТЕННОЙ – …

1. внешнеемкостная

2. внутриемкостная

3. индуктивная

4. комбинированная

5. автотрансформаторная

(Эталон: в)

2.1.22.ВИД СВЯЗИ ВЦ С АНТЕННОЙ – …

1. внешнеемкостная

2. внутриемкостная

3. индуктивная

4. комбинированная

5. автотрансформаторная

(Эталон: г)

2.1.23.ВИД СВЯЗИ ВЦ С АНТЕННОЙ – …

1. внешнеемкостная

2. внетриемкостная

3. индуктивная

4. комбинированная

5. автотрансформаторная

(Эталон: д)

2.1.24.ТИП РЕЗОНАТОРА СВЧ, РЕАЛИЗОВАННЫЙ НА ОСНОВЕ НЕСИММЕТРИЧНОЙ ИЛИ СИММЕТРИЧНОЙ МИКРОПОЛОСКОВОЙ ЛИНИИ – …

1. плоскостной

2. объемный

3. волноводный

4. коаксиальный

(Эталон: а)

2.1.25.РЕЗОНАНСНЫЙ КОЭФФИЦИЕНТ ПЕРЕДАЧИ ВХОДНОЙ ЦЕПИ – …

1.

2.

3.

4.

(Эталон: в)

2.1.26.ИЗБИРАТЕЛЬНОСТЬ ОДНОКОНТУРНОЙ ВЦ – …

1.

2.

3.

4.

(Эталон: б)

2.1.27. ВХОДНАЯ ЦЕПЬ – ЭТО … полюсник.

1. пассивный линейный 4-х

2. пассивный линейный 2-х

3. активный линейный 4-х

4. активный нелинейный 4-х

(Эталон: а)

2.1.28.ВЕЛИЧИНА КОЭФФИЦИЕНТА СВЯЗИ антенны с КОНТУРОМ ВЦ, ПРИ КОТОРОЙ полоса пропускания только на 25% больше полосы ненагруженного контура, а коэффициент передачи составляет 80% от максимального – …

1. 0,1

2. 0,25

3. 0,5

4. 1

5. 1,5

(Эталон: в)

2.1.29.ТРЕБОВАНИЯ К ВЫБОРУ КОЭФФИЦИЕНТА СВЯЗИ КОЛЕБАТЕЛЬНОГО КОНТУРА ВЦ И АНТЕННЫ ЗАКЛЮЧАЮТСЯ В ОБЕСПЕЧЕНИИ:

1. высокого резонансного коэффициента передачи

2. малого шунтирования контура ВЦ со стороны антенны

3. большого влияния на ВЦ смены антенны или изменения ее параметров

4. конструктивной осуществимости

5. малого влияния на ВЦ смены антенны или изменения ее параметров

(Эталон: а; б; г; д)

2.1.30.КОЭФФИЦИЕНТ ВКЛЮЧЕНИЯ АНТЕННЫ С КОНТУРОМ ВЦ ПРИ ЕМКОСТНОЙ СВЯЗИ НЕ ДОЛЖЕН ПРЕВЫШАТЬ _____ ЗНАЧЕНИЯ.

(Эталон: оптимального)

2.1.31. ИСКАЖЕНИЯ, ВОЗНИКАЮЩИЕ ПРИ ВОЗДЕЙСТВИИ МОЩНОЙ ПОМЕХИ НА НЕЛИНЕЙНЫЙ ЭЛЕМЕНТ ВЦ:

1. эффект сжатия

2. неизменность крутизны нелинейного элемента за период действия помехи

3. перекрестная модуляция

4. эффект блокирования

(Эталон: а; в; г)

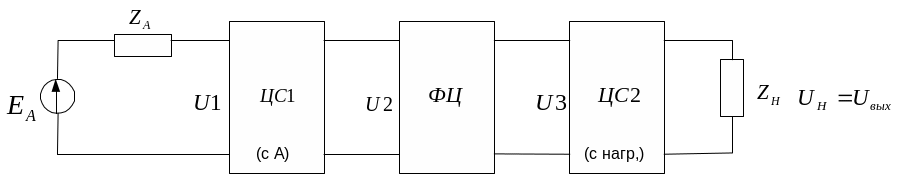

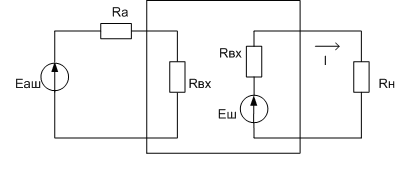

2.1.32.СТРУКТУРНАЯ СХЕМА ВЦ КАК ИСТОЧНИКА ШУМОВ ИМЕЕТ ВИД …

1.

2.

3.

4.

(Эталон: г)

2.1.33.ПОСЛЕДСТВИЕ УВЕЛИЧЕНИЯ КОЭФФИЦИЕНТА ПЕРЕДАЧИ ВЦ ПО МОЩНОСТИ – … ВЦ.

1. уменьшение коэффициента шума

2. уменьшение помехоустойчивости

3. не влияет на шумовые свойства

4. увеличение коэффициента шума

(Эталон: а)

2.1.34.ЭКВИВАЛЕНТНАЯ СХЕМА ПРИЕМНОЙ СИСТЕМЫ – …

(Эталон: а)

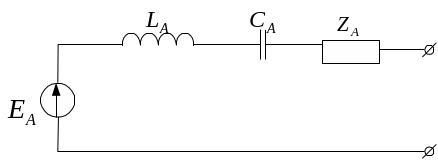

2.1.35.ЭКВИВАЛЕНТНАЯ СХЕМА ПРОВОЛОЧНОЙ АНТЕН-НЫ – …

(Эталон: б)

2.1.36.ЦЕЛИ ВЫБОРА КОЭФФИЦИЕНТА ВКЛЮЧЕНИЯ ВЦ К АНТЕННЕ:

1. получение высокой избирательности контура

2. достижение согласования, чтобы коэффициент передачи по мощности был близок к единице

3. получение меньшей мощности

4. получение требуемой расстройки контура

(Эталон: а; б)

2.1.37.ЧАСТОТНАЯ ЗАВИСИМОСТЬ РЕЗОНАНСНОГО КОЭФФИ-ЦИЕНТА ПЕРЕДАЧИ ХАРАКТЕРИЗУЕТ _____ СВОЙСТВА ВЦ.

(Эталон: избирательные)

2.1.38.РЕЗОНАНСНЫЙ КОЭФФИЦИЕНТ ПЕРЕДАЧИ ВЦ И УСИЛИТЕЛЯ РАДИОСИГНАЛА ЗАВИСИТ ОТ КОЭФФИЦИЕНТОВ _____ КОНТУРОВ.

(Эталон: включения)

2.1.39.КОЭФФИЦИЕНТ ПЕРЕДАЧИ ВЦ ПО НАПРЯЖЕНИЮ – ЭТО ОТНОШЕНИЕ НАПРЯЖЕНИЯ НА ВХОДЕ ПЕРВОГО КАСКАДА УСИЛИТЕЛЯ К ВЕЛИЧИНЕ _____ ГЕНЕРАТОРА.

(Эталон: ЭДС)

2.1.40.В КАЧЕСТВЕ ЭЛЕМЕНТА СВЯЗИ АНТЕННЫ С КОНТУРОМ ВО ИЗБЕЖАНИЕ ДОПОЛНИТЕЛЬНЫХ ПОТЕРЬ ИСПОЛЬЗУЮТ _____ ЭЛЕМЕНТЫ.

(Эталон: реактивные)

2.1.41.СООТВЕТСТВИЕ ПАРАМЕТРА ВЦ И ЕГО ОБОЗНАЧЕНИЯ:

1) резонансный коэффициент усиления 2) полоса пропускания 3) избирательность по зеркальному каналу 4) коэффициент перекрытия по диапазону 5) коэффициент неравномерности по диапазону

а) Пвц б) dзк в) dск г) К0 д) Кд е) Кнр ж) Квц

(Эталон: 1-г; 2-а; 3-б; 4-д; 5-е)

2.1.42.последовательность действий при расчете параметров входных цепей

1. выбор емкости связи с антенной

2. определение максимального коэффициента перекрытия по частоте

3. определение диапазона изменения напряжения на варикапе

4. определение параметров контура (L и C)

5. определение коэффициента связи и параметров элементов связи

6. определение коэффициента передачи ВЦ

(Эталон: а; б; в; г; д; е)

2.2.Усилители радиосигналов (УРС)

2.2.1.Усилители радиосигналов – это каскады Радиоприемного устройства, обеспечивающие усиление принимаемого сигнала …

1. на несущей частоте

2. заданного диапазона

3. в произвольно широкой полосе частот

4. на частоте модуляции

(Эталон: а)

2.2.2.функциЯМИ УРС являЮТся:

1. усиление полезного сигнала с возможно меньшими искажениями его спектра

2. повышение отношения сигнал/шум

3. обеспечение частотной избирательности совместно с ВЦ

4. выделение информационного сигнала, фильтрация помех

(Эталон: а; б; в)

2.2.3.ПРИЗНАКИ КлассификациИ УРС:

1. по степени фильтрации

2. по типу усилительного прибора

3. по способу включения усилительного элемента

4. по способу включения фильтрующего элемента

(Эталон: б; в)

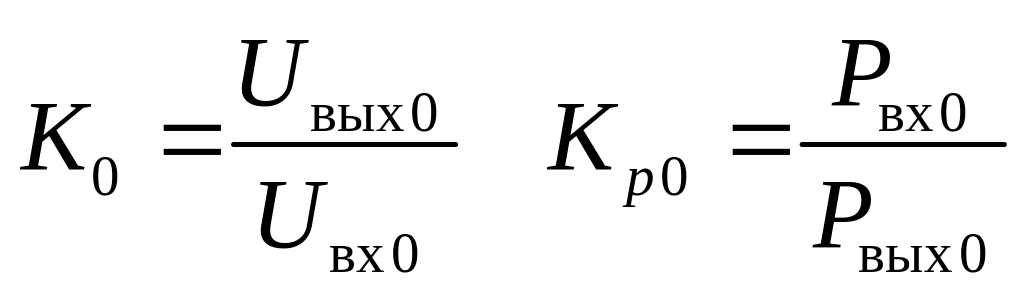

2.2.4.Резонансный коэффициент усиления по напряжению и мощности – …

1.

2.

3.

4.

(Эталон: б)

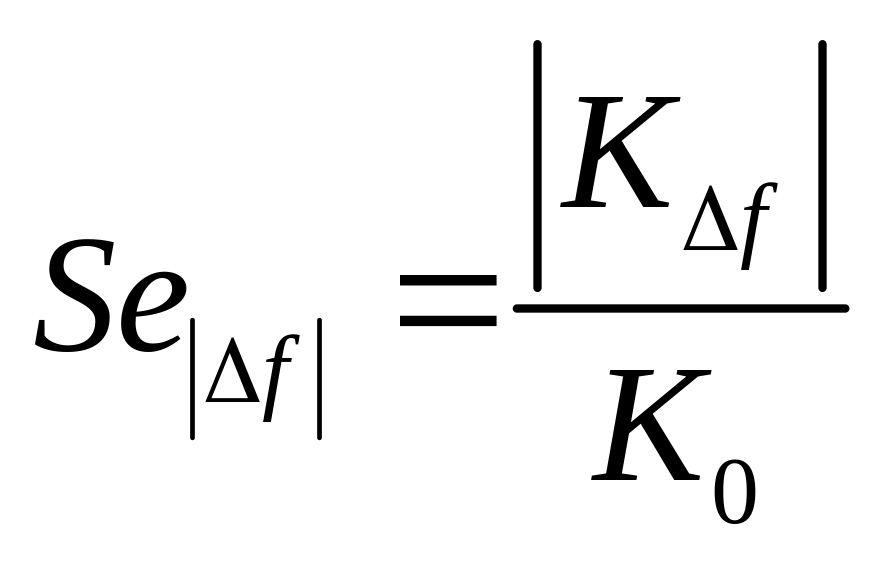

2.2.5.Частотная избирательность УРС, которая характеризует уменьшение усиления при заданной расстройке Df относительно резонансного усиления К₀ – …

1.

2.

3.

4.

(Эталон: в)

2.2.6.УРС практически не вносят амплитудно-частот-ных и фазочастотных искажений, так как полоса пропускания его значительно _____ полосы пропускания тракта промежуточной частоты.

(Эталон: больше)

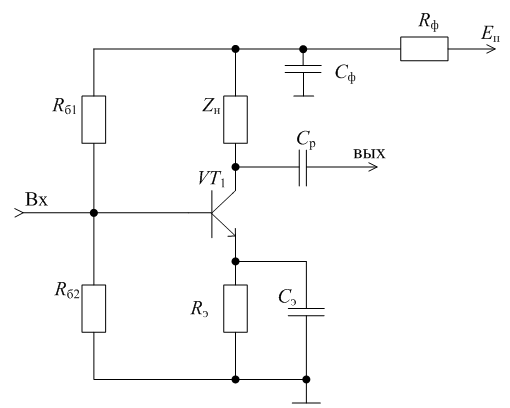

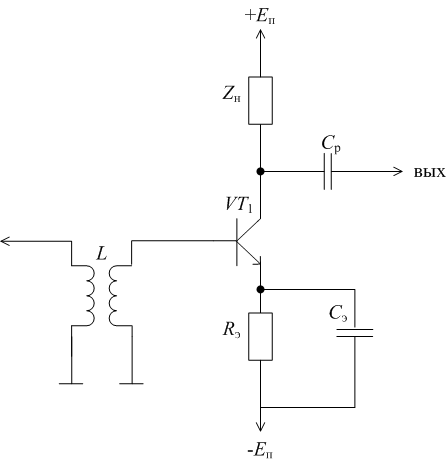

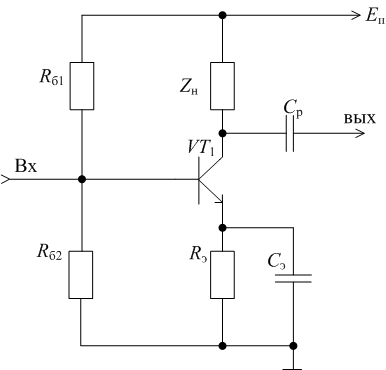

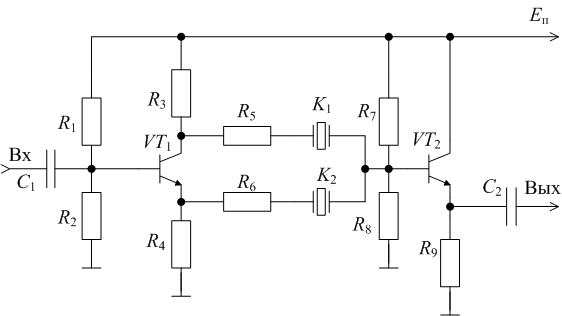

2.2.7.Схема термостабилизации режима работы транзистора В урс С отрицательной обратной связью по постоянному току при питании от одного источника – …

1.

2.

3.

4.

(Эталон: а)

2.2.8.Схема термостабилизации режима работы транзистора УРС С отрицательной обратной связью по постоянному току при питании от двух источников – …

(Эталон: б)

2.2.9.Схема термостабилизации режима работы транзистора урс С комбинированной обратной связью по постоянному току и напряжению при питании от одного источника – …

(Эталон: в)

2.2.10.последовательность действий для получения коэффициента усиления УРС:

1. составление уравнения токов для узла а (узел в верхней точке подключения генератора токов)

2. определение коэффициента усиления

3. замена всех проводимостей справа от некоторой эквивалентной проводимостью нагрузки пересчитанной к выходу усилительного прибора

4. составление обобщенной эквивалентной схемы УРС

(Эталон: г; в; а; б)

2.2.11.ПОСЛЕДОВАТЕЛЬНОСТЬ определения КОЭФФИЦИЕНТОВ ВКЛЮЧЕНИЯ р₁ и р₂ для получения максимального коэффициента усиления каскада урс:

1. поиск максимума функции на границах области изменения р₁ и р₂

2. нахождение частных производных

3. определение р_1опт и р_2опт

4. составление обобщенной эквивалентной схемы каскада УРС

(Эталон: г; б; а; в)

2.2.12.полоса пропускания УРС При достижении максимального усиления каскада … собственной полосы пропускания контура.

1. уже удвоенной

2. шире удвоенной

3. шире утроенной

4. совпадает с

(Эталон: б)

2.2.13.Равенство, необходимое для получения максимального усиления УРС при заданной полосе пропускания – …

1.

2.

3.

4.

(Эталон: б)

2.2.14.линейныЕ искажения:

1. амплитудно-частотные

2. временные

3. фазочастотные

4. спектральные

(Эталон: а; в)

2.2.15.Резонансный коэффициент усиления по напряжению равен …

1.

2.

3.

4.

(Эталон: б)

2.2.16.тип узла, определяющий избирательность усилителя радиосигнала …

1. цепь согласования и ее параметры

2. входная цепь и ее параметры

3. частотно-избирательная цепь и ее параметры

4. усилительный прибор и его характеристики

(Эталон: в)

2.2.17.Коэффициент перекрытия диапазона частот резонансных урс с переменной настройкой – …

1.

2.

3.

4.

(Эталон: б)

2.2.18.Коэффициент шума УРС – …

1.

2.

3.

4.

(Эталон: а)

2.2.19.параметры, характеризующие Устойчивость работы УРС:

1. малоизменяемый коэффициент усиления в различных условиях эксплуатации

2. стабильная форма амплитудно-частотной характеристики

3. линейная форма фазочастотной характеристики

4. коэффициент устойчивого усиления

(Эталон: а; б; г)

2.2.20.ВИДЫ ИСКАЖЕНИЙ СИГНАЛОВ В УРС:

1. линейные

2. фазовые

3. фазочастотные

4. нелинейные

(Эталон: а; в; г)

2.2.21.МНОГОСИГНАЛЬНАЯ ИЗБИРАТЕЛЬНОСТЬ УРС – ЭТО СПОСОБНОСТЬ …

1. усиливать множество сигналов

2. усиливать полезный входной сигнал на фоне сосредоточенной по спектру помехи

3. выделять полезный сигнал от помехи

4. переносить модуляцию с мешающего внеполосного сигнала на полезный сигнал

(Эталон: б)

2.2.22.Резонансный коэффициент усиления по мощности – …

3.

4.

(Эталон: г)

2.2.23.Динамический диапазон усиливаемых УРС сигналоВ …

1. 0 – (U_mc)_min

2. (U_mc)_min – (U_mc)_max

3. (U_mc)_max – ₂(U_mc)_max

4. (U_mc)_max –

(Эталон: б)

2.2.24.ПРИЧИНА БлокировкИ полезного входного сигнала В УРС – …

1. наличие участка насыщения нелинейной ВАХ усилительного прибора

2. отсутствие участка насыщения нелинейной ВАХ усилительного прибора

3. наличие участка насыщения линейной ВАХ усилительного прибора

4. отсутствие участка насыщения линейной ВАХ усилительного прибора

(Эталон: в)

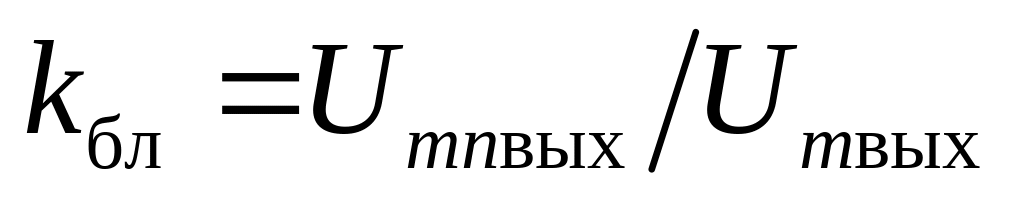

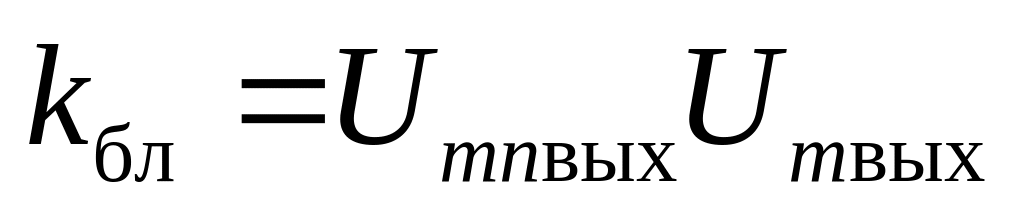

2.2.25.Коэффициент блокировки СИГНАЛА В УРС – …

1.

2.

3.

4.

(Эталон: а)

2.2.26.Причина появления Помехи на комбинационных частотах В УРС – …

1. линейность ВАХ усилительного прибора

2. отсутствие k-ых гармоник на выходе

3. отсутствие k-ых гармоник в полосе пропускания

4. нелинейность ВАХ усилительного прибора

(Эталон: г)

2.2.27.КРИТЕРИЙ отсутствия самовозбуждения усилителя через проводимость контура на его выходе с учетом обратной связи – …

1.

2.

3.

(Эталон: в)

2.2.28.комбинация УсловиЙ, приводящих к самовозбуждению УРС – …

1.

2.

3.

4.

(Эталон: а)

2.2.29.коэффициент устойчивости урс – …

1.

2.

3.

4.

(Эталон: г)

2.2.30.Если коэффициент устойчивости равен нулю, то УРС _____.

(Эталон: самовозбуждается)

2.2.31.Если коэффициент устойчивости равен единице, то обратная связь в УРС _____.

(Эталон: отсутствует)

2.2.32.Критерий Устойчивости УРС – …

1.

2.

3.

(Эталон: б)

2.2.33.Коэффициент усиления перестраиваемых УРС при полном включении контура – …

1.

2.

3.

4.

(Эталон: г)

2.2.34.Тип Резонансного УРС – это усилитель С …

1. постоянной нагрузкой

2. переменной настройкой

3. обратной связью по току

4. обратной связью по напряжению

(Эталон: б)

2.2.35.Выражение для Динамического диапазона усиливаемых УРС сигналов – …

1.

2.

3.

4.

(Эталон: в)

2.2.36.Коэффициент прямоугольности частотно-изби-рательной цепи …

1.

2.

3.

(Эталон: a)

2.2.37.формула немодулированного сигнала на входе УРС – …

1.

2.

3.

4.
