6 Выбор посадок прямобочных шлицевых соединений
По наружному диаметру вала D и серии определить размеры прямобочного шлицевого соединения. В зависимости от требований к точности центрирования деталей и твердости втулки выбрать способ центрирования. Исходя из характера соединения определить посадки шлицевого соединения. Установить требования к симметричности боковых сторон шлицев и шероховатости поверхностей вала и втулки. Варианты и исходные данные к заданию приведены в таблице А. 6, порядок выполнения – в 8. 2.
Таблица А.6
|
Серия |
Точность центрирования |
Твердость втулки |
Характер соединения |
102 |
Средняя |
Высокая |
Невысокая |
Неподвижное, для передачи небольших крутящих моментов, без реверсирования |
Решение
Исходные данные:
тип соединения – неподвижное;
способ центрирования – по D (наружному диаметру)
принимаем этот способ центрирования при передаче малых крутящих моментов
номинальный размер наружного диаметра D = 102 мм.
Определяем основные параметры шлицевого соединения
(ГОСТ 1139–80)
|
|
||||
z d D b, мм (z – число зубьев) |
d1, мм |
a, мм |
с, мм |
r, мм, не более |
|
не менее |
|||||
Средняя серия |
|||||
10 92 102 14 |
87,3 |
4,50 |
0,5 |
0,5 |
где
z=10 – число
зубьев;
d =92 мм – внутренний диаметр;
b =14 мм – ширина шлица.
2. В зависимости от заданного способа центрирования (по D ) назначаем посадки для центрирующих и не центрирующих поверхностей (табл. 2,):
- для внутреннего диаметра d
–
- для наружного диаметра D
–
;
- для ширины шлица –
.

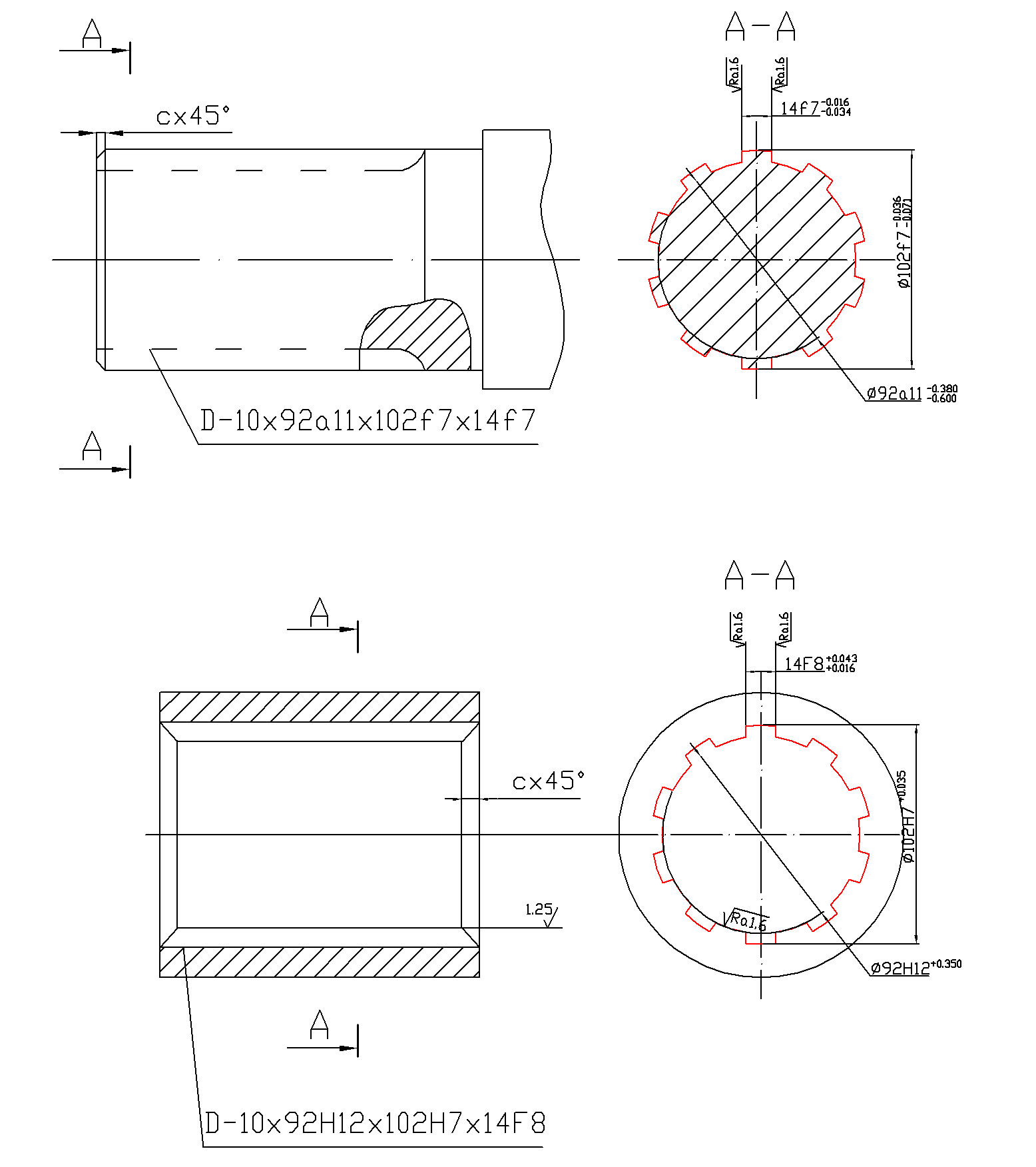

3. Условное обозначение шлицевого соединения
D – 1092 102 14 .
4. Определяем предельные размеры и допуски основных параметров шлицевого соединения.
4.1. Определяем предельные размеры и допуски основных параметров шлицевого вала.
Условное обозначение шлицевого вала –
D – 1092
102
14
.
1) Внутренний диаметр d = 92
Предельные отклонения:
верхнее es = -380 мкм;
нижнее ei = –600 мкм.
Предельные размеры d:
наибольший d max = d + es = 92 - 0,380 = 91,620 (мм);
наименьший d min = d + ei = 92 – 0,600 = 91,400 (мм).
Допуск размера
Td= dmax – dmin = es – ei = -0,380-(-0,600)=0,220(мм).
2) Наружный диаметр D = 102 .
Предельные отклонения:
верхнее es = –36 мкм;
нижнее ei = –71 мкм.
Предельные размеры D:
наибольший Dmax = D + es = 102 – 0,036 = 101,964 (мм);
наименьший Dmin = D + ei = 102 – 0,071 = 101,929 (мм).
Допуск размера
TD = Dmax – Dmin = es – ei = -0,036-(-0,071)= 0.035(мм).
3) Ширина зуба (шлица) b = 14 .
Предельные отклонения:
верхнее es = -16 мкм;
нижнее ei = –34 мкм.
Предельные
размеры b:
наибольший bmax = b + es = 14 - 0,016 = 13,984 (мм);
наименьший bmin = b + ei = 14 – 0,034 = 13,966 (мм).
Допуск размера
Tb = bmax – bmin = es – ei =- 0,016-(-0,034)=0,018 (мм).
4.2. Определяем предельные размеры и допуски основных параметров шлицевой втулки.
Условное обозначение шлицевой втулки –
D – 1092
102
14
.
1) Внутренний диаметр d = 92 H12
Предельные размеры d:
верхнее es = +350 мкм;
нижнее ei = 0 мкм.
наибольший d max = d + es = 92 + 0,350 = 92,350 (мм);
наименьший d min = d + ei = 92 – 0 = 92 (мм).
Допуск размера
Td= dmax – dmin = es – ei = 0,350-(-0,000)=0,350 (мм).
2) Наружный диаметр D = 102H7.
Предельные отклонения:
верхнее ES = +35 мкм;
нижнее EI = 0 мкм.
Предельные размеры D:
наибольший Dmax = D + ES = 102 + 0,035 = 102,035 (мм);
наименьший Dmin = D + EI = 102 + 0 = 102 (мм).
Допуск размера
TD = Dmax – Dmin = ES – EI =0,035-0= 0,035(мм).
3) Ширина зуба (шлица) b = 14F8.
Предельные отклонения:
верхнее ES = +43 мкм;
нижнее EI = +16 мкм.
Предельные размеры:
наибольший bmax = b + ES = 14+ 0,043 = 14,043 (мм);
наименьший bmin = b + EI = 14 + 0,016 = 14,016 (мм).
Допуск размера
Tb = bmax – bmin = ES – EI =0.043-0.016=0,027 (мм).
5. Строим схемы взаимного расположения полей допусков центрирующего элемента и других основных параметров, а также рассчитываем характеристики этих посадок.
1) Посадка по центрирующему элементу D 102
Рисунок 5.1 – Схема расположения полей допусков
Характеристики посадки:
Максимальный зазор
Smax = ES – ei = 0,035 – (–0,071) = 0,106 (мм).
Минимальный зазор
Smin = EI – es = 0 – (–0,036) = 0,036 (мм).
Допуск посадки
TS = Smax – Smin = 0,106 – 0,036 = 0,070 (мм),
2) Посадка по внутреннему диаметру d .
Характеристики посадки:
Максимальный зазор
Smax = ES – ei = 0,210 – (–0,480) = 0,690 (мм).
Минимальный зазор
Smin = EI – es = 0 – (–0,320) = 0,320 (мм).
Допуск посадки
TS = Smax – Smin = 0,690 – 0,320 = 0,370 (мм),

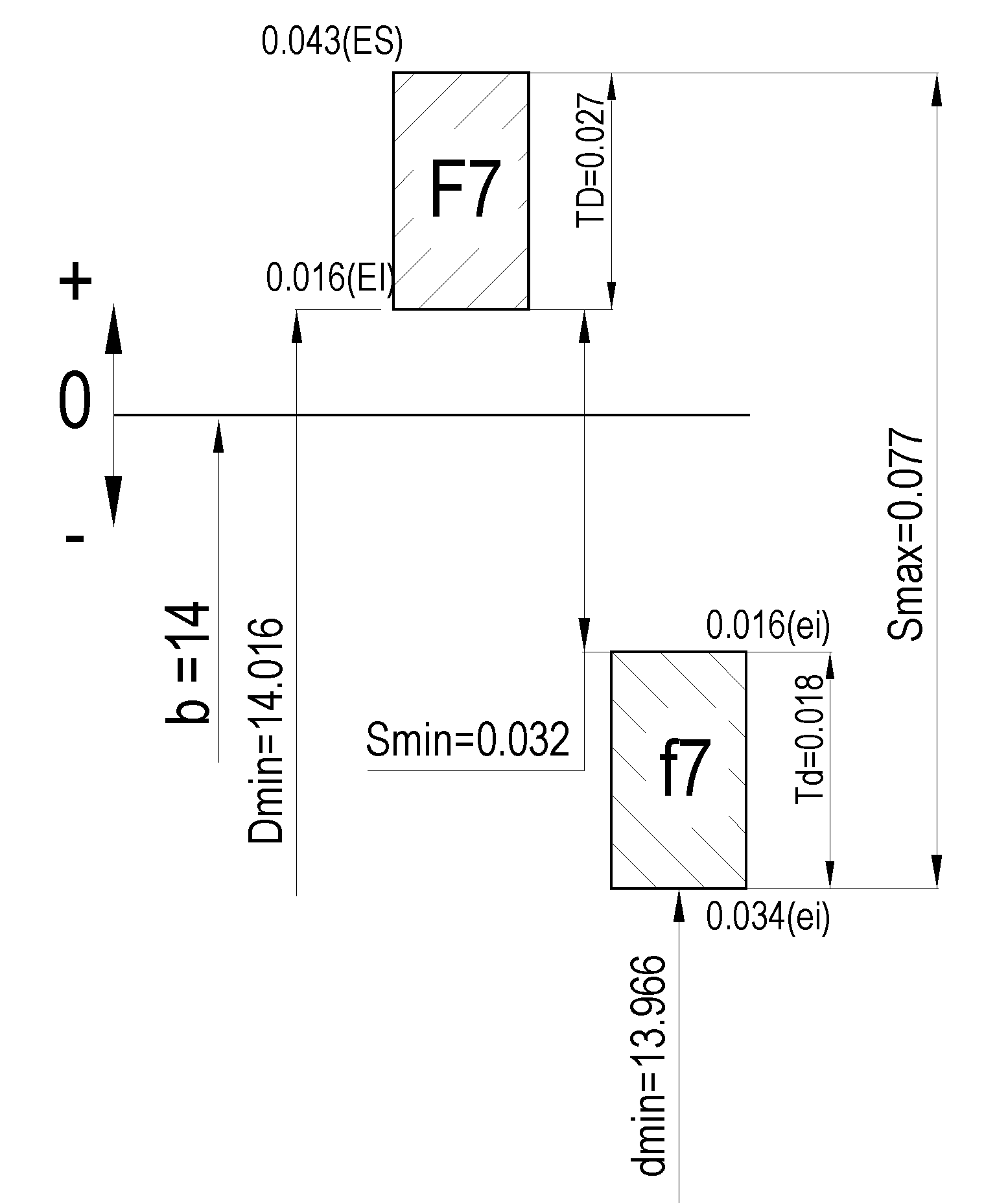

3) Посадка по ширине шлица b: 14 .
Рисунок 5.2 – Схема расположения полей допусков
Характеристики посадки:
Максимальный зазор
Smax = ES – ei = 0,043 – (–0,034) = 0,077 (мм).
Минимальный зазор
Smin = EI – es = 0,016 – (–0,016) = 0,032 (мм).
Допуск посадки
TS = Smax – Smin = 0,077 – 0,032 = 0,045 (мм),
проверка: TS = Td + TD = 0,027 + 0,018 = 0,045 (мм).
6. Определяем характеристики посадки по центрирующему элементу вероятностным методом.
Средний зазор
|
(5.2) |
