2. Статичнi характеристики бiполярних транзисторiв
Статичнi характеристики описують взаємозв'язок мiж вхiдними i вихiдними струмами i напругами транзисторiв, якщо в колi колектора вiдсутнї навантаження. Цi характеристики використовують при практичних розрахунках схем на транзисторах. Можна скласти ряд сiмейств таких характеристик, але самими поширеними являються вхiднi Iвх = f(Uвх) при Uвих = const i вихiднi Iвих = f(Uвих) при Iвх = const.
Використовують також характеристики зворотного зв'язку по напрузi Uвх = f(Uвих) при Iвх = const i передачi струму Iвих = f(Iвх) при Uвих = const. Двi останнi характеристики застосовують рiдше вхiдних i вихiдних, причому вони можуть бути одержанi з вхiдних i вихiдних характеристик.
Ранiше було показано, що в транзисторi струми, якi течуть у виводах електродiв, взаємно зв'язанi i тому статичнi характеристики для кожної з трьох схем включення транзистора виявляються рiзними. При цьому для негативних напруг характеристики зображаються також в першому квадрантi.
2.1. Вхiднi та вихiднi статичнi характеристики бiполярного транзистора для схеми зі спiльною базою

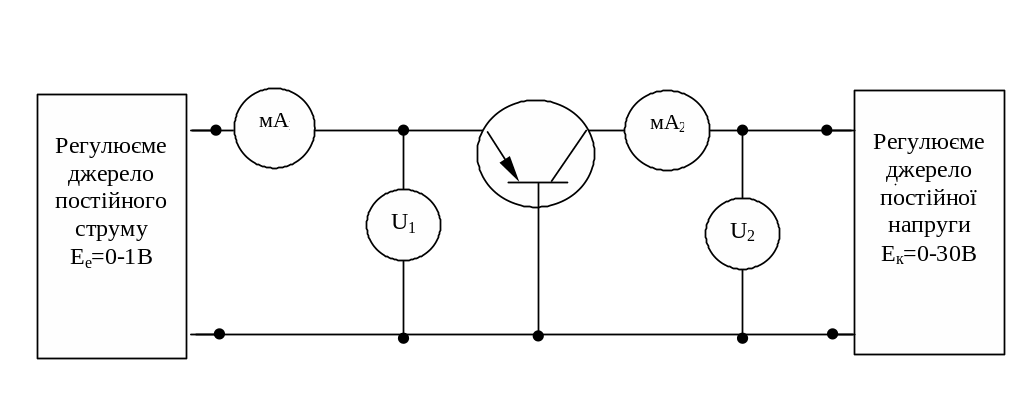

Схема для дослiдження характеристик транзистора зображена на рис.

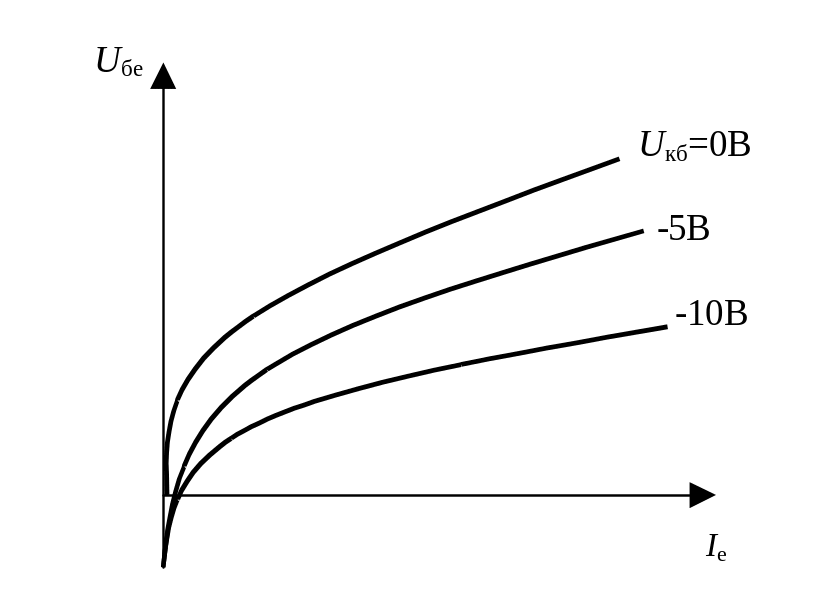

Сiмейство вхiдних статичних характеристик являє собою залежнiсть Iе = f(Uеб) при Uкб = const По своєму вигляду цi характеристики нагадують прямi гiлки вольт – амперних характеристик напiвпровiдникових дiодiв. При невеликих напругах струм змiнюється по експоненцiальному закону, а з зростанням напруги характер залежностей стає прямолiнiйним. При Uкб = 0 характеристики спiвпадають з характеристикою р-n-перехода, який включається в прямому напрямку.
П
ри
збiльшеннi абсолютного значення напруги
на колекторi ( |Uкб|
> 0)
кривi незначно змiщуються влiво i вгору,
i розмiщуються достатньо близько одна
до однiєї, тому що вплив Uкб
на
струм Iе
незначний. Вiн проявляється лише в тому,
що при пiдвищеннi |Uкб|
збiльшується змiщення колекторного
переходу, тобто зменшується товщина
бази (на рис. вiдстань мiж кривими для
рiзних значень Uкб
показана
значно бiльшою, нiж реальна).
Зменшення товщини бази визиває збiльшення градiєнта концентрацiї неосновних носiїв зарядiв бази (дiрок, iнжектованих з емiтера), тому швидкiсть проходження дiрками бази збiльшується, отже, зростає i струм емiтера.
Вхiдний опiр транзистора в схемi з СБ rвх=dUеб /dІе (при Uкб = const) дуже малий i складає одиницi–десятки Ом, тому що незначна змiна напруги емiтера значно впливає на висоту потенцiального бар'єру емiтерного перехода, включеного в прямому напрямку, i, отже, на струм емiтера.

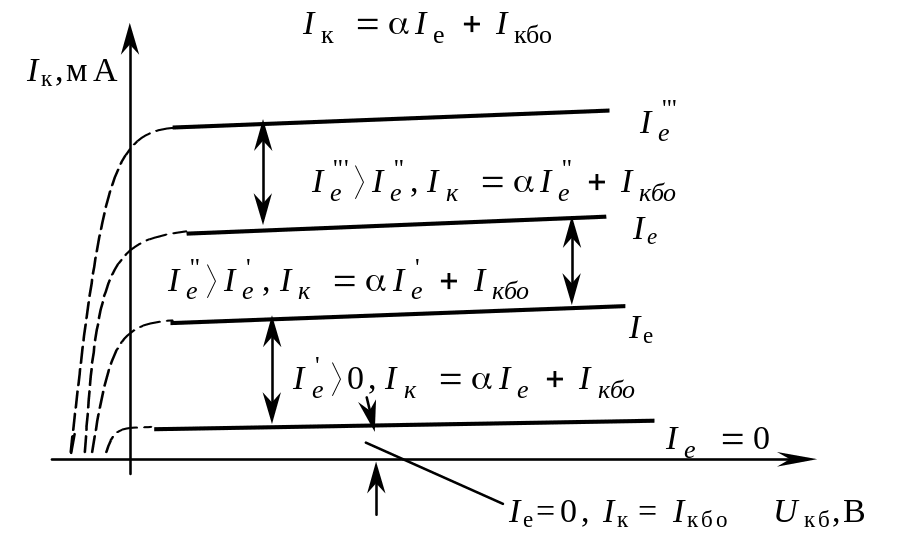

С
iмейство
вихiдних статичних характеристик являє
собою залежностi Iк
= f(Uкб)
при Iе
= const
i показано на рис.
При збiльшеннi струму емiтера струм колектора збiльшується при заданiй напрузi на колекторi. При Iе = 0 через колектор тече зворотний струм колекторного переходу Iкбо, який практично не залежить вiд напруги на колекторi. При напрузi на колекторi, рiвнiй нулю (Uкб = 0), Iк 0, тому що струм емiтера в цьому випадку не дорiвнює нулю. При прямiй напрузi на колекторному переходi Uкб > 0 (розглядається транзистор p-n-p – типу) струм колектора при змiнi напруги рiзко змiнюється – транзистор працює в режимi насичення.
Вихiдний опiр в схемi з СБ rвих=dUкб /dІк (при Iе = сonst) дуже великий i складає сотнi кiлоом, тому що змiна напруги на колекторi майже не впливає на струм колектора, значення якого визначається струмом емiтера i зворотним струмом колекторного переходу Iкбо, на який струм колектора не впливає.
