3.3. Определение площади рабочей арматуры.

Изгибающие моменты в расчетных сечениях фундамента

27,8 кНм,

кНм.

Необходимая площадь сечения арматуры для каждого направления на всю ширину фундамента определяется как большее из двух следующих значений

мм²,

мм².

Нестандартную сетку принимаем с одинаковой в обоих направлениях с рабочей арматурой 4  14 А400 (А_s = 616 мм²) и шагом 150 мм.

Проверяем достаточность принятого армирования фундамента



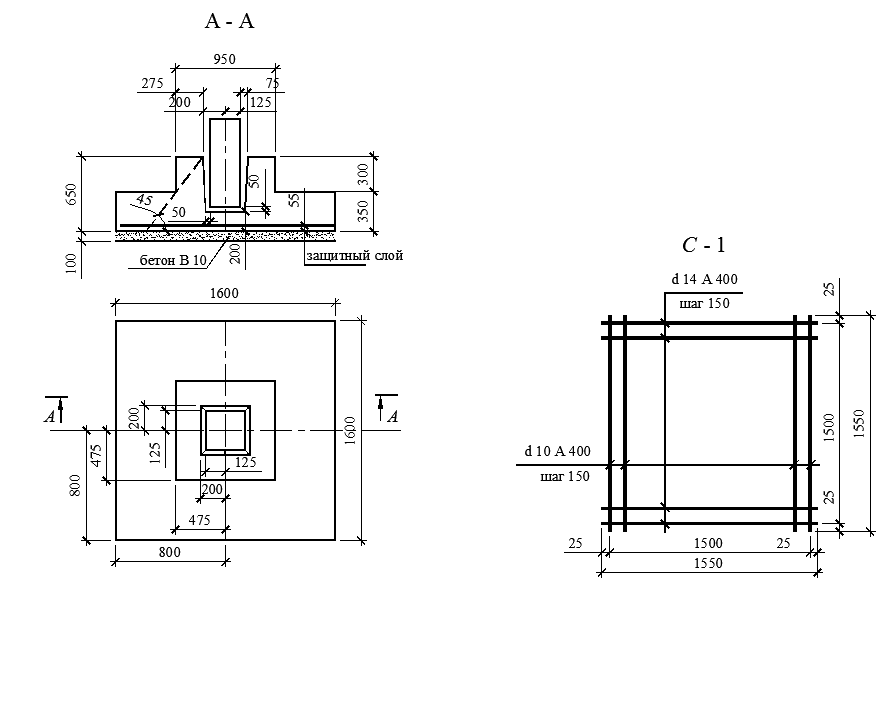

Рисунок 3.1 – Монолитный фундамент под колонну

7. Список литературы.

1. СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

2. СП 52-101-2003 Бетонные и железобетонные конструкции без предварительного напряжения арматуры. М.: ГУП «НИИЖБ, ФГУП ЦПП, 2004.

3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры (к СП 52-101-2003). ЦНИИПромзданий, НИИЖБ.- М.: ОАО «ЦНИИПромзданий, 2005.-214 с.

4. СНиП 20.13330.2011* Нагрузки и воздействия. Госстрой России. – М.: ГП ЦПП 2003.

5. Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84). – М.: ЦИТП, 1986.

6. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 1. – М.: ЦИТП, 1986.

7. Пособие по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов (к СНиП 2.03.01-84). Часть 2. – М.: ЦИТП, 1986.

8. Байков В. Н., Сигалов Э. Е. Железобетонные конструкции. Общий курс. – М.: Стройиздат, 1991.

9. Шерешевский И. А. Конструирование промышленных зданий и сооружений. – Л.: Стройиздат, 1975.

10. Бородачев Н. А. Автоматизированное проектирование железобетонных и каменных конструкций. – М.: Стройиздат, 1995.

11. СНиП II-22-81 Каменные и армокаменные конструкции/ Госстрой России. – М.: ГУП ЦПП, 2003. - 40 с.

12. СТП ИрГТУ 05-04 "Система качества подготовки специалистов. Оформление курсовых и дипломных проектов"

13. Федеральный закон от 30.12.2009 №384-ФЗ, п. 7.1.11
