4.4. Розрахунок вихідного вала косозубого циліндричного одноступінчастого редуктора
4.4.1. Початкові дані
Дано:
передавана потужність Р
= 8 кВт;
частота
обертання вала п
= 320 хв
;
передача
нереверсивна
t
= 17000
год.;
K
= T
/T
=2
. Ділильний
діаметр циліндричного колеса dw
=
170мм,
ширина
колеса b
=
70мм.
Для
виготовлення
вала
вибираємо
сталь
45
за
ГОСТ
1050-74
з
характеристиками:
НВ260,
термообробка
- поліпшення;
B
= 610
МПа;
T
=360
МПа;
= 270
МПа;
=150
МПа;
= 0,1;
= 0,05;
bш/bk=1.06
4.4.2. Визначення сил в зачепленні закритої передачі і консольних сил.
Схема навантаження вала
Визначаємо діючі на вал навантаження:
Т =56,81 Нм – беремо з попередніх робіт;
4.4.3. Попередній розрахунок вала
Визначаємо орієнтовно діаметр вала:
де
[
]
=
30МПа.
За
нормальним рядом
приймаємо
d
= 35 мм.
Визначаємо діаметр цапфи вала під підшипники d2 = d +2t = 25 + 2·2,5 = 40мм. Приймаємо d 2=40мм. Діаметр вала під колесом
d
= d2+3,2r
= 30 + 3,2
·
2,5 = 48
мм,
приймаємо
d
=
50мм
з радіусом галтелі в місці переходу г
= 2,5мм.
Виконуємо
попередній вибір підшипників кочення
за діаметром вала.
Вибираємо за діаметром вала d2
= 50 мм
кулькові радіальні підшипники 208 легкої
серії. Із каталога виписуємо
геометричні розміри і характеристики
підшипників: d
=50мм;
D
= 90 мм, В
= 20
мм;
=
=2мм,
статичну вантажопідйомність С
= 20200
Н;
динамічну вантажопідйомність С = 27500 Н.

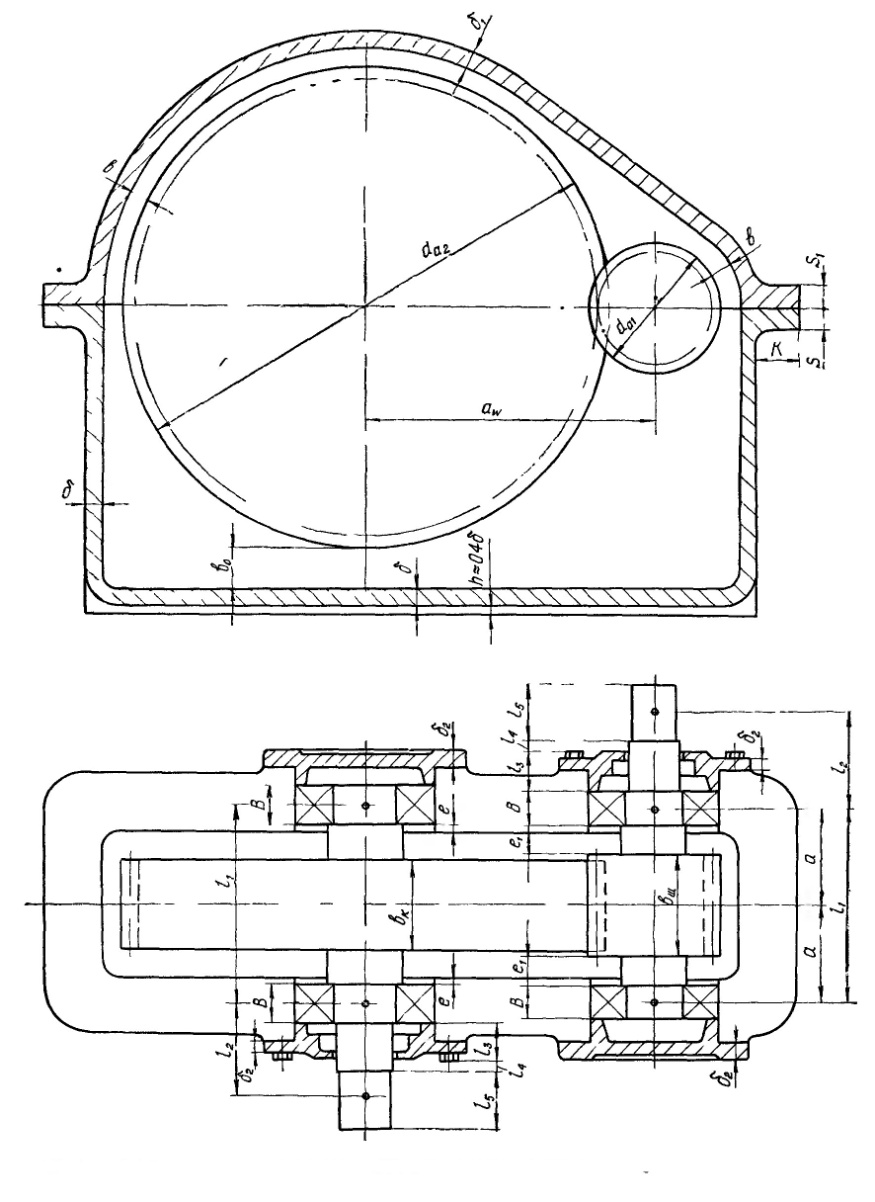

4.4.4. Ескізна компоновка. Розрахункова схема вала
Е
скізна
компоновка циліндричного одноступінчастого
редуктора
Рис. 4.1
δ= 0,025aw + 3 = 0,025 · 113 +3 =5,8;
приймаємо δ = 8 мм;
е =(1...1,2) = 1,2 · 8 = 9,6мм ; е = 6мм; в залежності від схеми установки підшипників і конструкції мастило утримуючого кільця; е2 = (0,5...1) = 8мм. Визначаємо відстань L між точками прикладення реакцій підшипників, в результаті компоновки одержали відстань L = 110мм.
Після визначення радіальної і колової сили та виконаної ескізної компоновки складаємо розрахункову схему для подальшого визначення реакцій в опорах, побудови епюр згинальних та крутних моментів, визначення сумарних
моментів згину і приведених моментів. Даний вал розглядаємо як балку на двох опорах.
4.4.5. Визначення розрахункових діаметрів вала
Вертикальна площина YOZ: реакції опор.
і згинальних моментів
Перевірка:
;
;
Рис. 4.2.
будуємо епюри моментів згину відносно осі Х.
Праворуч:
;
М(0,055) = 1400 · 0,055 = 77 Нм.
Ліворуч:
;
М(0,055) = 1400 · 0,055 = 77 Нм.
Горизонтальна площина ХOZ: реакції опор.
Перевірка:
;
;
Рис. 4.3. Компонувальна та схема, епюри крутних моментів
будуємо епюри моментів згину відносно осі Y.
Праворуч:
;
М(0,055) = 670 · 0,055 = 36,9 Нм.
Ліворуч:
;
М(0,055) = 390 · 0,055 = 21,45 Нм.
Будуємо епюру крутних моментів:
Нм.
Найбільш навантаженими є переріз, що проходить середину колеса, де вал ослаблений шпонковим пазом.
Визначаємо сумарний момент згину, Нм:
Нм;
Визначаємо приведений момент згину, Нм:
Нм,
де
.
Визначаємо сумарні реакції, Н;
Н;
Н.
Визначаємо
розрахунковий діаметр вала в небезпечному
перерізі. Так як небезпечний переріз
ослаблений шпонковим пазом, допустиме
напруження
приймаємо на 35% меншим. Приймаємо
= 49
МПа.
Тоді:
мм,
Оскільки
розрахунковий діаметр
менший
від діаметра, одержаного в орієнтовному
розрахунку, остаточно приймаємо
=50 мм.
Визначаємо еквівалентне напруження, МПа;
МПа,
де
МПа,
МПа.
