4. 1. Загальний розрахунок приводу.

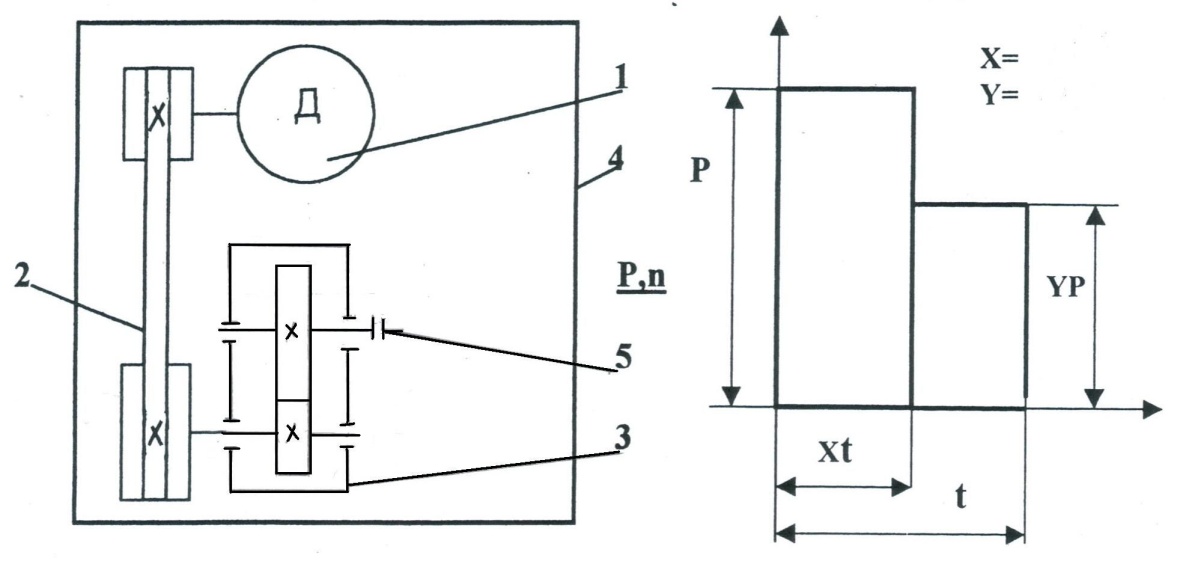

4.1.1. Схема приводу

Вихідні дані:

Р_А=8 кВт

n_А =110 хв^-1

Введемо такі позначення: А,Б,В, – вали; η₁, η₂ – ККД для циліндричної та пасової передачі;

U_n - передатне число для пасової передачі;

U_р - передатне число для редуктора;

U₁ - передатне число для циліндричної передачі;

Будемо давати посилання на літературу :

1. – Киркач

2. – Методичка

4.1.2. Визначаємо ККД всього приводу.

((1) ст. 15; (2) ст. 13)

З таблиць вибираємо ККД: η ₁ =0,96 для циліндричної передачі ;

η ₂=0,95 для пасової передачі;

η _заг.= η ₁* η ₂= 0,97 * 0,95 = 0,92

4.1.3. Визначаємо необхідну потужність електродвигуна.

По таблиці ((1) ст. 249; (2) ст.14) вибираємо електродвигун серії 4А132М4У3 потужністю 11 кВт, з числом обертів під навантаженням 1460 хв^-1 та з відношенням

4.1.4. Визначаємо загальне передатне число всього приводу.

Призначаємо передаточне число для целіндричної передачі .

Загальне передаточне число визначають за формулою:

.

4.1.5. Призначаємо передаточне число для целіндричної передачі .

Передаточне число пасової передачі:

.

4.1.6. Визначаємо потужності, частоти обертання і крутні момени на валах приводу.

Розрахунки та дані заносимо до таблиці №1

Таблиця№1

Вал	Потужність, кВт	Частота обертання, хв-1	Крутній момент, Н*м
А	РА=8 кВт	nА =110 хв-1	.
Б		nБ=nА*u1=110*4= 440 хв-1	.
В		nВ=nБ*u2=440* *3,25= =1459,2 хв-1	.

4.1.7. Визначаємо діаметри валів, а також розміри поперечного перерізу шпонок.

Таблиця №2

Вал	Т, Н*м	τкр,Мпа	Діаметри валів, мм		Розміри поперечного перерізу шпонки, мм
			розразункові	прийняті
А	694,5	30	48,7	50	14 х 9
Б	182,7	20	35,7	35	10 х 8
В	58,1	15	26,8	25	8 х 7

Розраховуємо орієнтовні діаметри валів з умови міцності .

48,7 мм.

35,7 мм.

26,8 мм.

4.2. Розрахунок клинопасової передачі.

- Частота обертання та крутний момент на ведучому валу пасової передачі

n_А =110 хв^-1, Т_А= 694,5 Н*м

• Потужність та крутний момент на ведучому валу пасової передачі

Р_Б=8,25 кВт, Т_Б= 182,7 Н*м

• Передатне число пасової передачі

• Довговічність t = 16000 год.

• Режим роботи – нереверсивний спокійний перевантаження до 200%

Мал.2.1 Схема навантаження.
