Тема 4.2. Изображение и обозначение резьб

Винтовая линия на поверхности цилиндра и конуса. Образование резьбы. Её основные параметры. Условное изображение резьбы на стержне и в отверстии.

Типы резьб. Различные профили резьб. Обозначение стандартных резьб.

Изображение и обозначение стандартных резьбовых крепежных деталей по их действительным размерам.

Выполнение чертежей резьбовых крепежных деталей.

Вопросы и упражнения для самоконтроля

1. Определите понятия: профиль резьбы, шаг резьбы, внутренний и внешний диаметр резьбы.

2. Как изображается резьба с нестандартным профилем?

3. Как обозначается резьба? Какие резьбы Вы знаете?

4. Как расшифровать обозначения: М 20х1,5; М 24; М 12х0,75?

5. Изучите по учебнику различные типы резьб, законспектируйте этот материал.

6. Какое отличие между правой и левой резьбой и как обозначается левая резьба?

Литература: [1] (стр.106-124); [3] (стр.167-174).

ГОСТы: ГОСТ 2.311-68

Тема 4.3. Эскизы и чертежи деталей

Назначение эскиза и рабочего чертежа детали. Конструкция детали и ее элементов. Общие требования к чертежу. Последовательность выполнения эскиза детали с резьбой с натуры. Особенности нанесения размеров цепным, координатным и комбинированным способами. Приемы обмера деталей. Правила нанесения на чертежах надписей и технических требований. Обозначение материалов на рабочих чертежах и эскизах.

Чтение рабочего чертежа. Определение необходимого количества изображений для выявления формы детали.

Вопросы и упражнения для самоконтроля

1. В какой последовательности составляют эскиз?

2. Для чего применяют эскиз и чем он отличается от рабочего чертежа?

3. Какие инструменты применяют при обмерах деталей?

4. Как проставляются размеры на эскизах?

5. Какое назначение рабочего чертежа и какие данные он должен содержать?

6. Какое назначение имеют фаски у деталей, ребра?

7. В какой последовательности надо читать рабочий чертеж детали?

8.

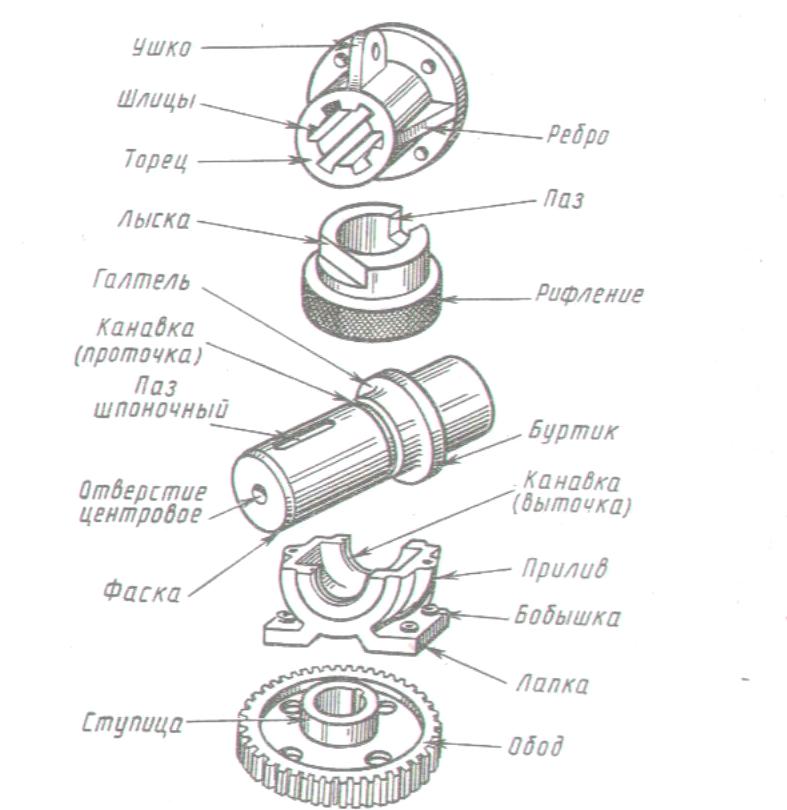

   Изучите наименования конструктивных и технологических элементов деталей (рис.8).

Рисунок 8 - Конструктивные и технологические элементы деталей

Литература: [1] (стр.131-135); [3] (стр.209-211); [4] (стр.183-185 ).

ГОСТы: ГОСТ 2.309-73

Тема 4.4. Соединения

Соединения разъемные и неразъемные. Разъемные соединения: резьбовые, шпоночные, зубчатые (шлицевые), штифтовые. Их назначение. Выполнение болтового и шпилечного соединений. Упрощения, применяемые на сборочных чертежах при изображении резьбовых соединений.

Упрощенное изображение болтового (шпилечного) соединения.

Вопросы и упражнения для самоконтроля

1. Для чего применяют шпоночные, резьбовые и шлицевые соединения?

2. Как они изображаются на чертежах?

3. Подберите по справочнику размеры призматической шпонки и

шпоночных пазов для вала диаметром 50 мм. Вычертите чертёж

шпоночного паза и проставьте его размеры в рабочей тетради.

Литература: [1] (стр.155-164); [3] (стр.141-173).

ГОСТы: ГОСТ 23360-78, ГОСТ 1139-80, ГОСТ3128-70, ГОСТ 2.312-82,

ГОСТ 2.313-82
