Раздел 4. Основы машиностроительного черчения

Тема 4.1. Общие сведения о машиностроительных чертежах. Изображения - виды, разрезы, сечения

Особенности машиностроительного чертежа. Виды изделий, виды конструкторских документов. Основные требования к чертежам. Автоматизация чертежно – конструкторских работ. Роль ЭВМ в практическом проектировании. Системы автоматизированного построения конструкторских чертежей и документации. Возможности и преимущества систем «AutoCAD» и «Kompas» различных версий.

Изображения на машиностроительных чертежах: виды, разрезы, сечения. Виды: основные, дополнительные и местные. Их определение, расположение и обозначение.

Разрезы простые и сложные, принципы их образования, необходимость применения. Разрезы простые: фронтальные, горизонтальные, профильные, местные и наклонные. Обозначения простых разрезов. Условности и упрощения на разрезах.

Сечения вынесенные и наложенные. Необходимость их применения. Изображения и обозначения сечений.

Выносные элементы. Их выполнение и обозначение.

Выполнение видов, простых разрезов, сечений по чертежам несложных деталей.

Вопросы и упражнения для самоконтроля

1. Перечислите особенности машиностроительного чертежа.

2. Какие виды изделий Вы знаете?

3. Перечислите виды конструкторских документов.

4. Какие системы автоматизированного построения конструкторских

чертежей и документации Вы знаете, их возможности и преимущества?

5. Что называется видом?

6. Какие виды называют основными?

7. Для чего применяются дополнительные и местные виды?

8. Как располагают виды на чертежах по ГОСТ 2.305-68*?

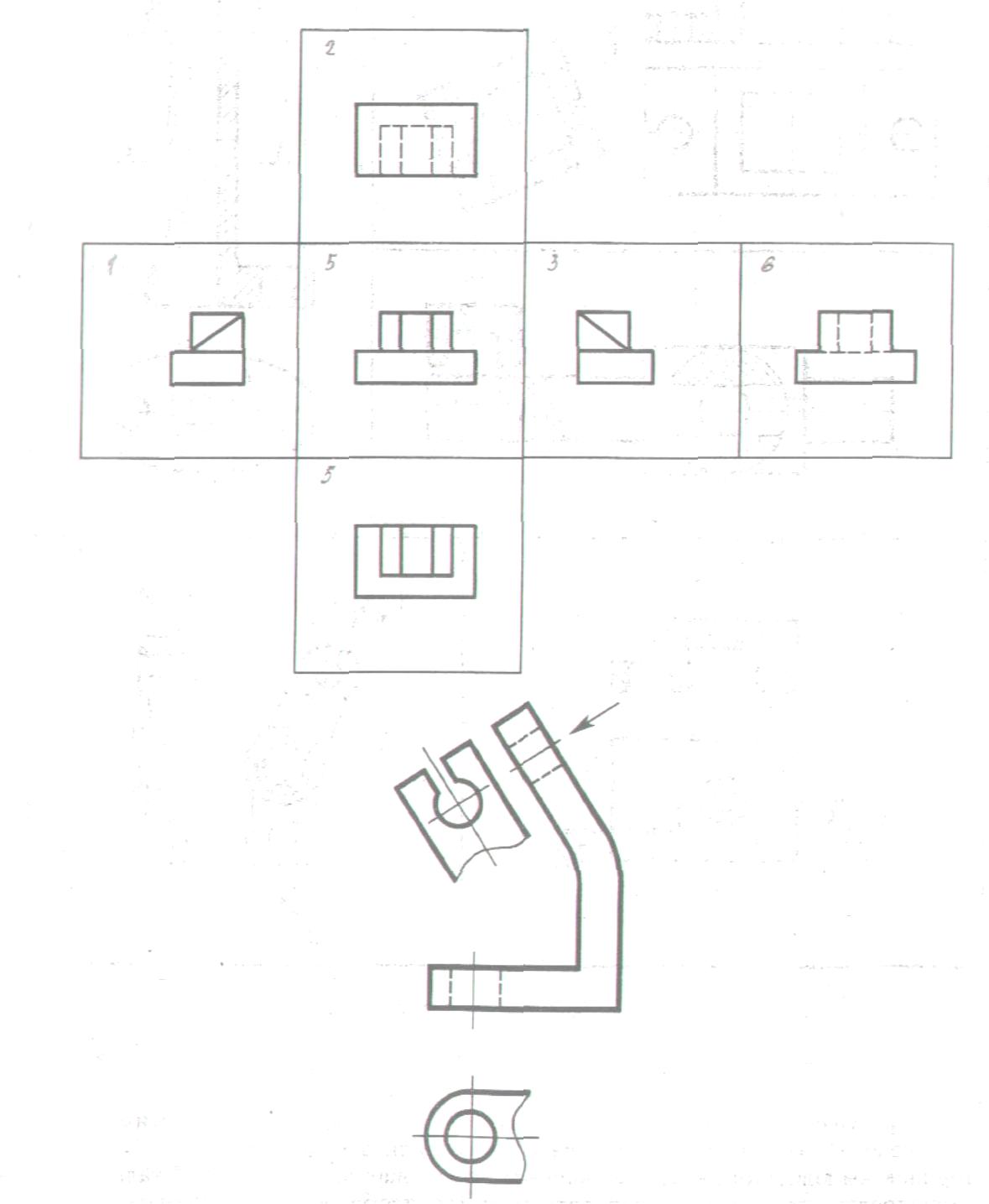

Укажите в виде шифра в рабочей тетради название видов по ГОСТ 2.305—68 (рис. 5): А — вид слева, Б — вид сверху, В — вид снизу, Г — вид справа, Д — главный вид, Е — дополнительный вид, Ж — местный вид, З — вид сзади.

Рисунок 5 - К упражнению 8

9. Сколько должно быть изображений предметов на чертеже?

10. Какое изображение называется разрезом?

11. Когда применяют простые разрезы?

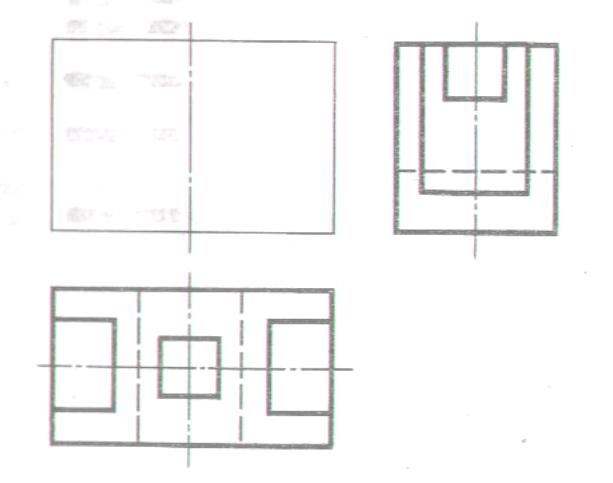

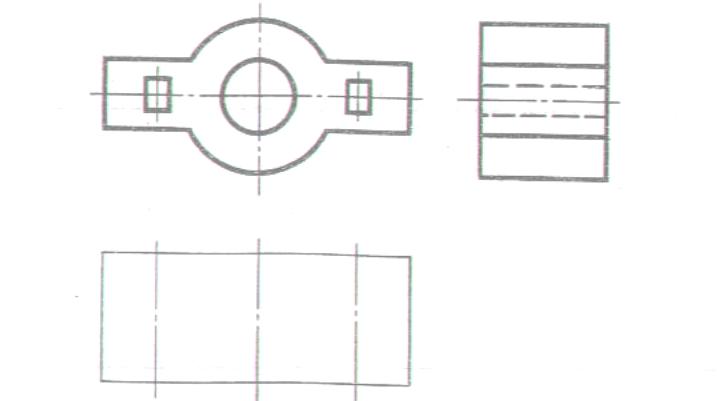

Выполните разрезы: вертикальный (рис. 6) и горизонтальный (рис.7) .

Рисунок 6 - Вертикальный разрез

Рисунок 7 - Горизонтальный разрез

12. Какие разрезы называют сложными и как их подразделяют?

13. Как подразделяют сечения?

14. Какая разница между разрезом и сечением?

15. Как штрихуют в сечениях металлические и неметаллические

материалы?

12. В каких случаях и как обозначают сечения?

13. Какое изображение называют выносным элементом и в каких случаях

его применяют?

12. В каких случаях и как обозначают разрезы?

13. В чём особенность выполнения разрезов на симметричных

изображениях?

12. Какие детали машин и в каких случаях показывают нерассеченными

несмотря на то, что они попадают в секущую плоскость?

Литература: [1] (стр.92-106); [3] (стр.142-155); [4] (стр.167-174).

ГОСТы: ГОСТ 2.305-68, ГОСТ2.306-68
