Тема 2.6. Аксонометрические проекции

Общие сведения об аксонометрических проекциях. Виды аксонометрических проекций. Аксонометрические оси. Показатели искажения. Изображение в аксонометрических проекциях плоских фигур, геометрических тел.

Вопросы и упражнения для самоконтроля

1. Как располагаются на плоском чертеже оси аксонометрических проекций (изометрической и диметрической)?

2. Запишите показатели искажения по их осям.

3. Вычертите в изометрической проекции прямоугольник, расположенный

горизонтально и расположенный вертикально.

4. Вычертить в изометрической и диметрической проекциях круг,

расположенный параллельно вертикальной, горизонтальной и профильной

плоскости проекций.

5. Вычертите в изометрической проекции геометрические тела: призму, пирамиду, конус, цилиндр. Все эти упражнения проделайте в рабочей тетради.

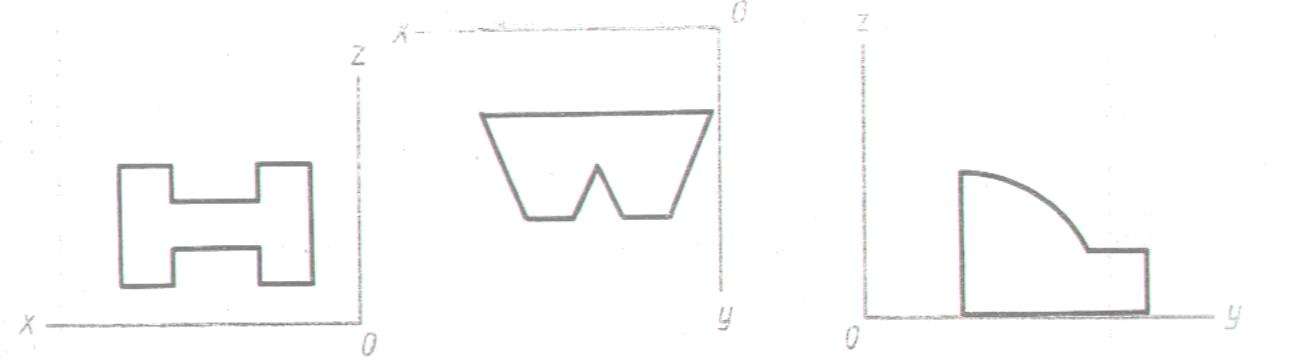

6. Выполните в масштабе 2 : 1 в изометрии плоские фигуры (рис. 1. )

Рисунок 1 - Плоские фигуры

Литература: [1] (стр.172-177); [3] (стр.104); [4] (стр.108-156 );

[5] (стр.54-61).

ГОСТы: ГОСТ 2.317-69

Тема 2.7. Решение проекционных задач

Анализ формы модели как сочетания простых геометрических тел. Построение комплексных чертежей моделей (по аксонометрической проекции, по двум данным проекциям).

Вопросы и упражнения для самоконтроля

1. Какое изображение считают основным? Как строят комплексный чертеж

модели?

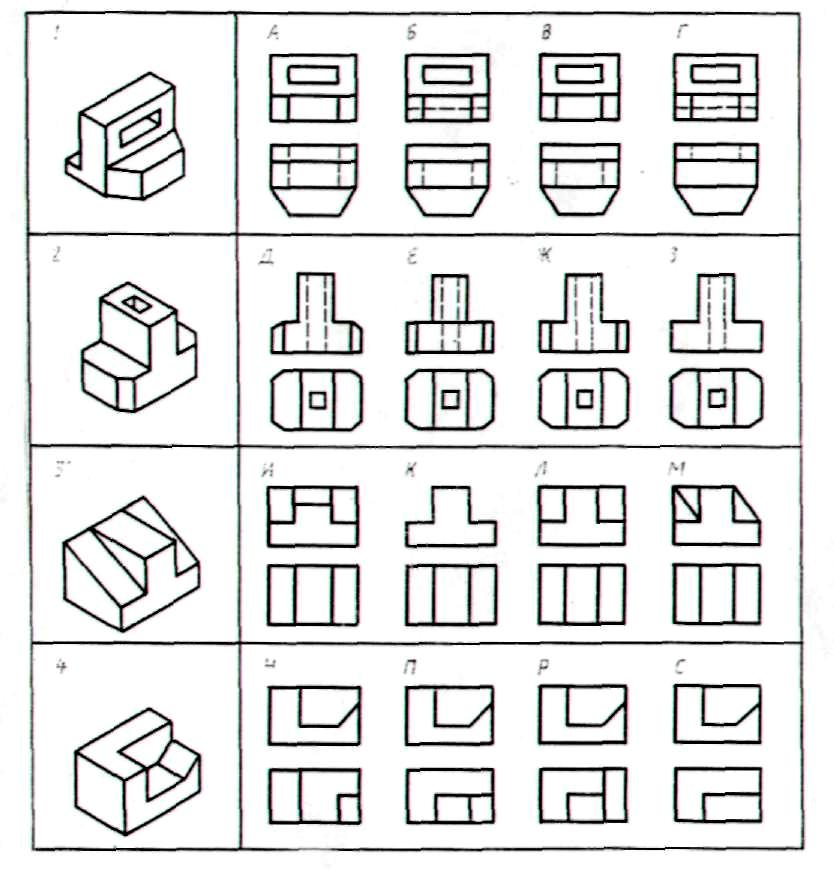

2. По наглядным изображениям четырех моделей (рис.3), отмеченных

арабскими цифрами, подберите две проекции для комплексного чертежа

каждой из них. Ответ запишите в рабочей тетради в виде кода из четырёх

букв.

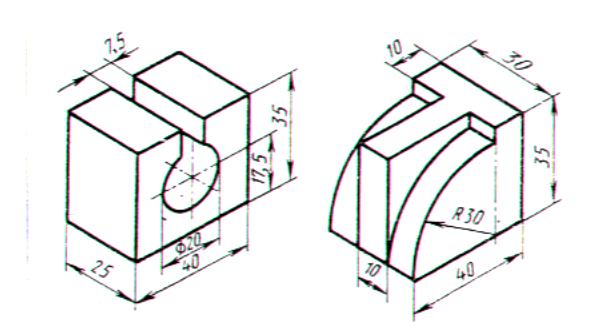

3. По наглядным изображениям двух моделей постройте их комплексные чертежи, М1:1 (рис.2).

Рисунок 2 - Наглядные изображения двух моделей

Рисунок 3- Наглядные изображения четырех моделей.

Литература: [3] (стр.127-131).

Раздел 3. Элементы технического рисования

Назначение технического рисунка. Отличие технического рисунка от изображения, выполненного в аксонометрической проекции.

Техника зарисовки плоских фигур, расположенных в плоскостях, параллельных плоскостям проекций.

Технический рисунок геометрических тел. Придание рисунку рельефности.

Вопросы и упражнения для самоконтроля

1. Что называется техническим рисунком и для чего он применяется в инженерной графике?

2. В каком порядке и по каким правилам выполняется технический рисунок?

3. Выполните в рабочей тетради рисунки плоских фигур (квадрата, шестиугольника, круга), расположенных горизонтально.

4. Как придать рисунку рельефность?

5. С какой стороны должен падать свет, освещающий нарисованную фигуру?

6. Выполните в рабочей тетради рисунки геометрических тел: призмы, цилиндра, конуса. Основания тел расположите горизонтально.

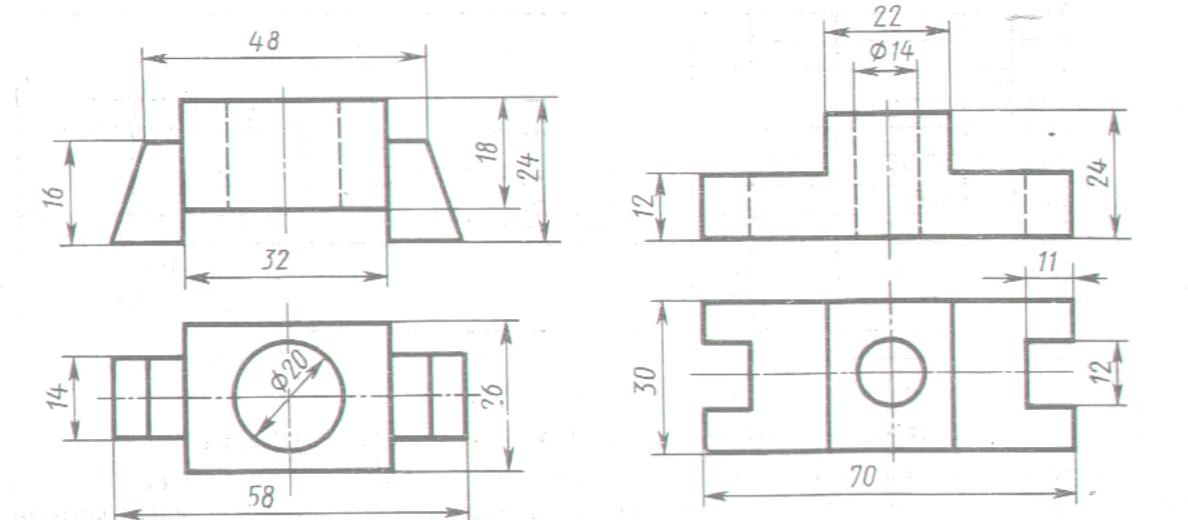

7. Выполните технические рисунки моделей по их комплексным чертежам

(рис. 4)

Рисунок 4 - Модели

Литература: [1] (стр.172-177); [3] (стр.104-108); [4] (стр.188-212 );

[5] (стр.87-88).
