Вариант 9

1. Прямоугольные проекции геометрических тел. Комплексный чертеж

шестигранной призмы.

2. Сложные разрезы, их виды и особенности. Пример ступенчатого разреза.

3. Обозначение резьбы на чертежах.

4. Условные обозначения на строительных чертежах.

5. Последовательность заполнения спецификации.

Вариант 0

1. Понятие об аксонометрических проекциях. Виды аксонометрических

проекций. Оси. Коэффициенты искажения по осям.

2. Сборочный чертёж. Его назначение. Спецификация.

3. Плоскости уровня, их комплексные чертежи.

4. Масштабы. Где указывается масштаб изображения на чертеже?

5. Графическое обозначение материала в разрезах и сечениях.

Перечень графических работ в домашней контрольной работе

Графическая работа №1 «Вычерчивание линий. Написание букв, цифр, слов

и предложений»

Графическая работа №2 «Вычерчивание контуров прокладки с делением

окружности на равные части и нанесением

размеров»

Графическая работа № 3 «Построение по двум проекциям геометрических

тел третьей с точками на поверхности»

Графическая работа № 4 «Построение комплексного чертежа и

аксонометрической проекции модели по двум

данным проекциям»

Графическая работа № 5 «Выполнение эскиза детали с резьбой с

применением простых разрезов»

Графическая работа № 6 «Вычерчивание плана доготовочного цеха»

Графическая работа № 7 «Разработка рисунка обложки меню»

4. Содержание графических работ и методические указания по их выполнению

Графическая работа № 1

«Вычерчивание линий. Написание букв, цифр, слов и предложений»

Цель графической работы (часть А): изучить размеры стандартных форматов, размеры рамки и основной надписи, типы линий чертежа, их структуру; соответствующие ГОСТы, нормирующие требования к технике оформления чертежа; приобрести первоначальные навыки в работе с чертёжными инструментами и в проведении линий карандашом.

Методические указания по выполнению графической работы (часть А). Линии чертежа должны иметь начертание в соответствии с их назначением по ГОСТ 2.303 – 68. Толщина сплошной основной линии должна быть в пределах 0,5…1,4 мм и выбирается в зависимости от величины и сложности изображения, а также от размеров чертежа. Толщина линий одного типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе. Основные данные о линиях приведены в табл. 1.

Учащиеся в чертежах толщину S обводки линий видимого контура принимают равной 0,8…1 мм.

Порядок выполнения графической работы (часть А). Подготовьте лист формата А4, вычертите рамку и основную надпись (заполните после изучения учебного материала). Выполните необходимые построения в соответствии с рис. 12 и заданием (табл. 2). Линии проведите карандашом Т или 2Т, толщиной 0,2 мм независимо от толщины их окончательной обводки. Проверьте правильность построений и обведите чертёж. Длину штрихов штриховых линий выполните равной 4 мм, а расстояние между штрихами примите 1…1,5 мм; длину штрихов штрихпунктирных линий выберите в пределах 18…20 мм, расстояние между штрихами 2…3 мм с указанием точки (или короткого штриха) в середине разрыва. Точку при этом ставят одновременно с проведением штрихов. В месте пересечений линий разрыва прерывистых линий быть не должно. В местах касаний двух линий толщина их не должна быть более, чем назначенная для данного типа. Образец оформления графической работы № 1 (часть А) приведен на рис. 13.

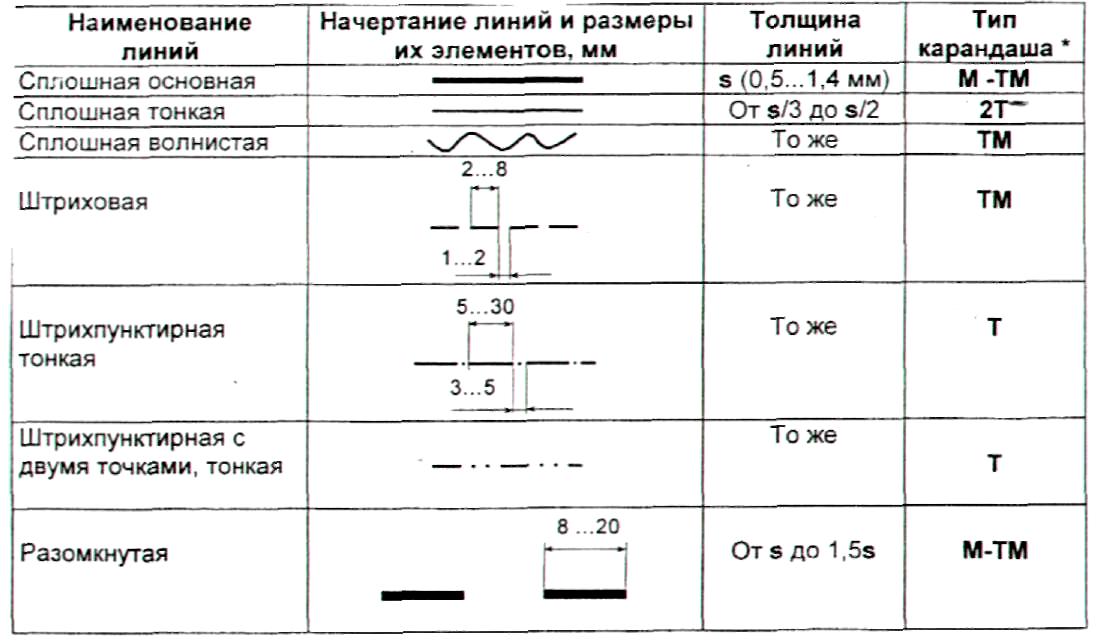

Таблица 1. Линии чертежа

0. При обводке окружностей рекомендуется брать грифель на один номер мягче, чем тот, которым обводились прямые линии такого типа

Таблица 2. Задания к листу 1

Вариант	Размеры, мм
	А	В	d	d1	d2	n
0 1 2 3 4 5 6 7 8 9	70 60 65 75 80 70 60 65 75 80	20 30 25 15 10 20 30 25 15 10	30 24 20 40 50 36 18 28 30 42	6 10 8 6 8 8 16 10 8 6	10 12 10 8 6 12 6 6 8 4	4 3 3 4 5 3 5 5 4 5

С = 15 мм

Рисунок 12- Задания к листу 1

Рисунок 13 - Пример оформления графической работы №1 (часть А)

Цель графической работы (часть Б): изучить построение чертежного шрифта по ГОСТ 2.304 – 81; приобрести навыки построения букв и цифр в соответствии со стандартом; освоить выполнение надписей.

Методические указания по выполнению графической работы (часть Б). Все надписи на чертежах и других технических документах всех отраслей промышленности и строительства должны выполняться чертёжным шрифтом. Размер шрифта h определяет высоту (в мм) прописных букв, которая измеряется перпендикулярно основанию строки (рис. 14.). Высота строчных букв c определяется из отношения их высоты к размеру шрифта (например, c = 7/10 h). По отношению к высоте прописных букв определяются и все прочие параметры шрифта: g – ширина буквы, d – толщина линии шрифта (d =1/10 h), a – расстояние между буквами, b – минимальный шаг строк (высота вспомогательной сетки), e – минимальное расстояние между словами.

ГОСТ 2.304 – 81 устанавливает два типа шрифта: тип А и тип Б, с наклоном и без наклона. В настоящем пособии подробно рассмотрен шрифт типа Б с наклоном 75º и параметрами, приведенными в табл.3. Этот шрифт и рекомендуется для выполнения надписей на чертежах. Шрифт размером 1,8 применяют только в исключительных случаях.

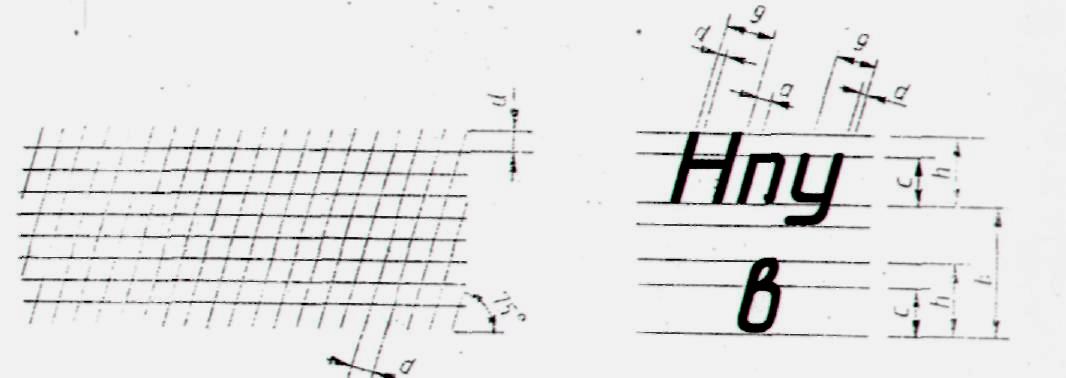

Рисунок 14 - Вспомогательная сетка и параметры шрифта по ГОСТ 2.304 – 81

При изучении шрифта рекомендуется буквы сгруппировать по конструктивным элементам. Сначала следует освоить написание букв только с прямолинейными элементами (Г, П, Ш и т. п.), затем с прямолинейными элементами и закруглениями (Ч, С, Э и т. п.), далее буквы, включающие элемент О (Ю и т. п.), и т. д. При анализе конструкции букв и цифр необходимо проследить ширину их. Например, по ширине своей прописные буквы, включая отростки, распределяются так:

5/10 (ширина букв составляет 5 клеток по горизонтали) – Г, Е, З, С;

6/10 (6 клеток) – Б, В, И, Й, К, Л, Н, О, П, Р, Т, У, Ц, Ч, Ь, Э, Я;

7/10 (7 клеток) – Д, М, Х, Ы, Ю;

8/10 (8 клеток) – Ж, Ф, Ш, Ъ;

9/10 (9 клеток) – Щ.

Внимательно проследите по рис.15 положение перекладин для букв А, Н и др., а также наклонных линий и отростков.

Таблица 3 . Шрифт типа Б (d = h/10)

Параметры шрифта	Обозначение	Размеры, мм
Высота прописных букв (размер шрифта) Высота строчных букв Расстояние между буквами Минимальное расстояние между словами Толщина линий шрифта	h c a1 e2 d	1,8 2,5 3,5 5 7 10 14 1,3 1,8 2,5 3,5 5 7 10 0,35 0,5 0,7 1,0 1,4 2,0 2,8 1,1 1,5 2,1 3,0 4,2 6,0 8,4 0,18 0,25 0,35 0,5 0,7 1,0 1,4

Примечания:

1. Расстояние a между двумя буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину, т.е. на толщину dлинии шрифта.

2. Минимальным расстоянием между словами e, разделенными знаками препинания, является расстояние между знаком препинания и следующим за ним словом.

Построение шрифта по вспомогательной сетке показано на рис. 15. Предельные отклонения размеров букв и цифр ±0,5 мм. На рис. 16 приведены построение и наименование знаков.

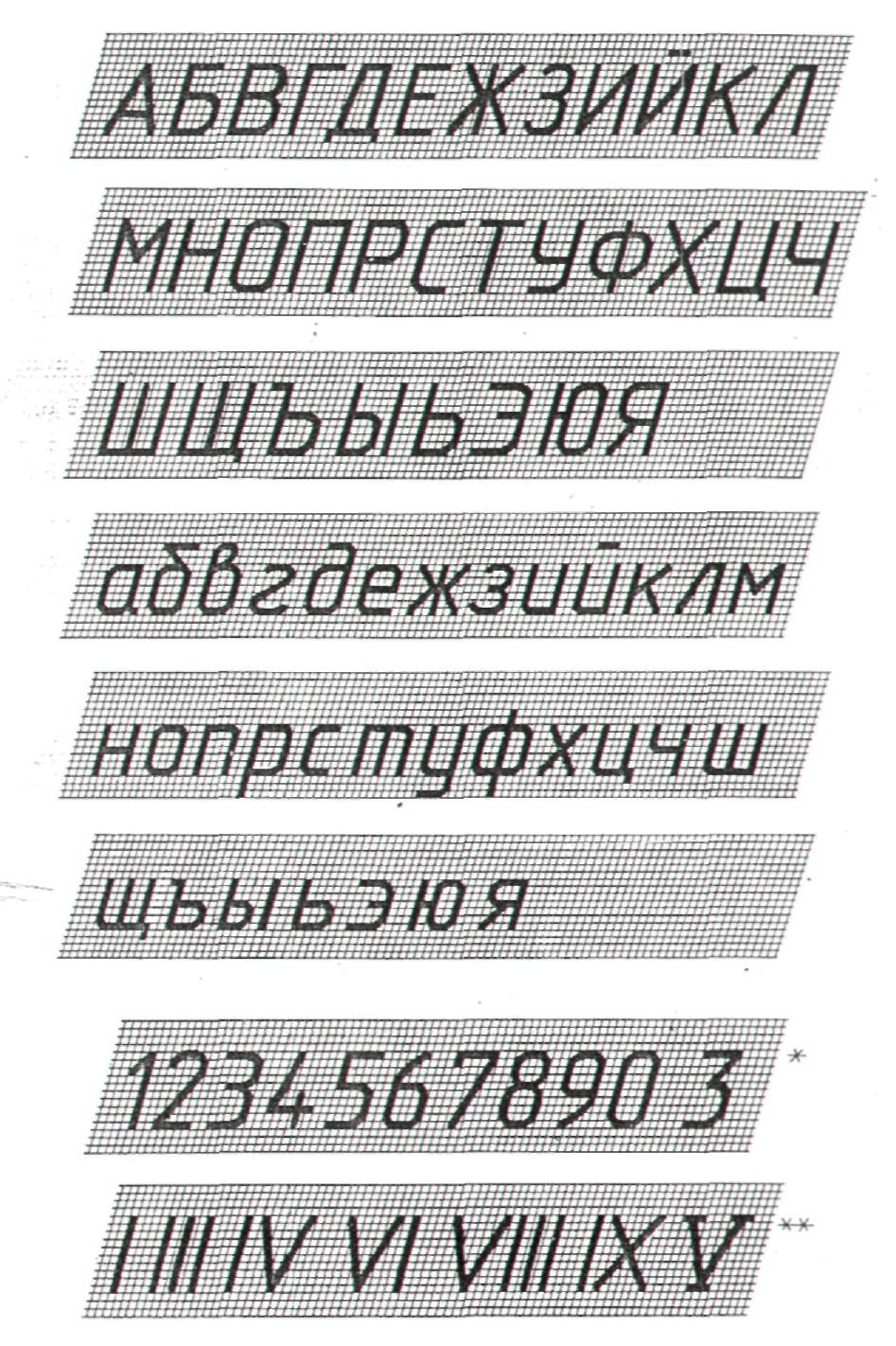

Рисунок 15 - Шрифт типа Б с наклоном:

*применять при необходимости отличить от буквы «З»;

**римские цифры допускается ограничивать горизонтальными линиями

1 – асимптотически равен; 2 – приблизительно равен; 3 – меньше; 4 – больше; 5 – плюс; 6 – минус; 7 – плюс – минус; 8,9 – умножение; 10 – деление; 11 – процент; 12 – градус; 13 – минута; 14 – секунда;

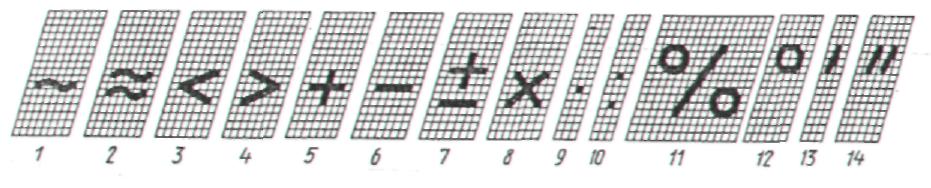

Рисунок 16 - Знаки

Порядок выполнения графической работы (часть Б). На листе формата А4 выполните рамку. Выполните разметку листа и расположите на нем необходимый объём строк симметрично относительно рамок формата.

Титульный лист включает (рис.17): поле 1- наименование колледжа и его ведомственную принадлежность; 2 – специальность; 3 – наименование документа; 4 – фамилию преподавателя; 5 – данные о учащимся и его подпись; 6 – год выполнения работы (без указания слова «год»).

Данная форма титульного листа отвечает ГОСТ 2.105 – 79. Пример оформления титульного листа приведен на рис. 18. Надписи в зонах 1, 2, 3, 5, 6 выполните шрифтом размера 7, в зоне 4 – размером 10.

Перенос частей слов на титульном листе недопустим. Выполните надписи в тонких линиях. Проверьте лист, удалите лишние линии и обведите все надписи.

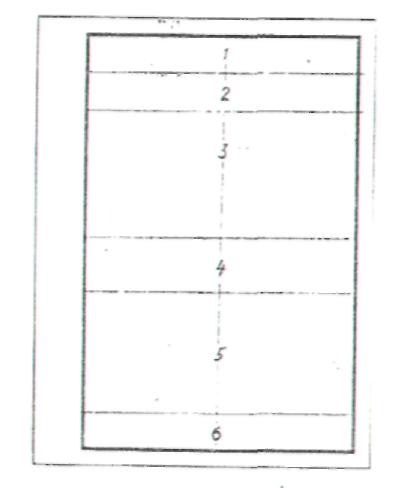

Рисунок 17 - Форма титульного листа

Рисунок 18 - Пример оформления графической работы № 1 (часть Б)
