1. Определение потребного количества вагоноопрокидывателей

Число вагоноопрокидывателей, предназначенных для разгрузки материалов из открытых железнодорожных вагонов на склад, определяют исходя из годового поступления материалов (грузооборота) [5]:

, шт, (3.4)

где – годовое поступление материалов на склад (грузооборот), согласно исходных данных =7 10⁶ т/год; – коэффициент неравномерности прибытия составов под разгрузку =1,6; – грузоподъемность одного вагона, =93т; – количество часов работы вагоноопрокидывателя за год, час; – часовая производительность вагоноопрокидывателя, ваг/час.

Количество часов работы вагоноопрокидывателя определяют из выражения, час:

(3.5)

где – количество рабочих суток вагоноопрокидывателя в год, =350сут; – время суточных простоев на профилактику =120мин = 2 часа; 24 – количество часов в сутках.

Производительность вагоноопрокидывателя определяют по формуле, ваг/час:

(3.6)

где 1440 – количество минут в сутках; – задолженность вагоноопрокидывателя на разгрузку одного вагона, =3 мин; – время суточной профилактики, =120 мин.

Задолженность башенного или роторного вагоноопрокидывателя на разгрузку одного вагона (подача вагона на люльку или ротор, опрокидывание вагона и его выдача) составляет 2 – 3 мин.

.

Принимаем количество вагоноопрокидователей Z=1 шт.

2. Расчет нормы запаса шихтовых материалов на рудном дворе

Норму запаса на рудном дворе шихтовых материалов определяют по формуле [5]:

, т, (3.7) где – суточная производительность доменного цеха по чугуну, =7394,3т/сут; – плановый расходный коэффициент сырых материалов, согласно исходных данных принемаем =1,65; – норма запаса, сут.

, (3.8)

где – норма текущего запаса, = 18сут; – норма резервного запаса, =3 сут.

3. Определение фронта погрузки и выгрузки шихты

Длину фронта погрузки и выгрузки шихты определяют исходя из пропускной способности склада шихтовых материалов (рудного двора) [5].

, (3.9)

где 1,1 – коэффициент, согласно исходных данных, учитывающий расстояние между вагонами; – количество вагонов одновременно загружаемой партии (подача); – длина вагона, =10 м.

Количество вагонов в одной подаче, шт:

, (3.10)

где – суточное количество прибывших в цех вагонов, =300шт; – число подач в сутки, шт:

, (3.11)

где 24 – количество часов в сутках; – продолжительность разгрузки подачи, включая время на уборку порожняка и подачу груженых вагонов =0,85час.

4. Определение объема штабеля

В зависимости от физических свойств материалы могут храниться в штабелях или бункерах.

На рудном дворе материалы хранятся в штабелях (рис. 3.2). Объем штабеля рассчитывают по формуле [5]:

, , (3.12)

где , – соответственно длина и ширина основания штабеля и его верхней части (рис. 3.2);

– высота штабеля:

, (3.13)

где – угол естественного откоса материала, град.

Принимаем согласно исходных данных , = , =13м.

Выразим из трапецеидального штабеля треугольник, чтобы найти сторону :

(3.14)

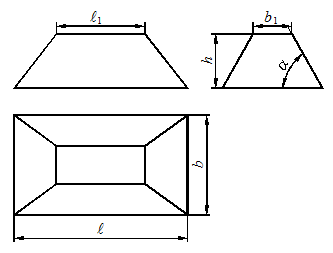

Рисунок 3.2 – Расчетная схема для определения объема трапецеидального штабеля шихты
