3.2.2. Схема управления по подготовке питьевой воды - гидрофорной установки

Электрооборудование станции предназначено для привода и управления работой насоса забортной воды и электровентилятора, а также для управления озонаторным агрегатом, электромагнитным вентилем подачи воздуха в озонатор.

Основное электрооборудование выбрано для работы от сети трехфазного переменного тока напряжением 220 В, 50 Гц. Для питания озонаторов требуется напряжение 9000 – 10000 вольт, для чего в цепь включен высоковольтный трансформатор НОМ 10 – 66. Для питания первичной цепи высоковольтного трансформатора необходимо напряжения 100 В, для чего в цепь трехфазного тока напряжением 220 В включен понижающий трансформатор ОСКО – 0,5/0,5 и реостат Р-1А.

Электрическая схема станции предусматривает следующие режимы работы:

а) автоматическая работа насоса забортной воды озонаторного агрегата и вентилятора;

б) ручная работа насоса забортной воды, озонаторного агрегата и вентилятора.

Работа в автоматическом режиме. Перед включение в работу озонаторной установки автоматические выключатели QF1 и QF2 должны быть поставлены в положение «Включено», автоматический выключатель QF3 установленный на щите управления с надписью «Цепь питания озонаторов», должен быть поставлен в положение «Включено». Переключатель режимов SA1 установить в положение «Включено». Переключатель режимов SA1 установить в положение «Автомат. работа».

На щите управления загорается сигнальная лампа HL1 зеленого цвета «Питание подано».

Для автоматического заполнения водой цистерны в электрическую цепь включено поплавковое реле S4. в зависимости от уровня воды в цистерне поплавковое реле включает или выключает насос забортной воды, вентилятор и озонаторный агрегат.

При понижении уровня воды в цистерне до нижнего предела замыкается контакт SL2 (нижний уровень) микропереключателя поплавкового реле, в следствии чего получает питание катушка контактора К3 и замыкает свои контакты.

Если давление воздуха в магистрали, подходящей к озонаторному агрегату, не менее 10 кг/см2, то контакты реле давления SP1 замкнуты и кат ушка контактора КЗ получит питание, замкнет свои контакты и подаст питание на трансформатор TV2, электромагнитный вентиль YU, катушка магнитного пускателя КМ2, блокирует кнопку SB1 и контакт поплавкового реле SL2.

На щите управления получают питание катушка реле К5 через контакт контактора К3, которая свои контакты в результате чего загораются сигнальные лампы HL2 и HL7 – «Озонатор работает», получает питание катушка магнитного пускателя КМ1 насос забортной воды и загорается сигнальная лампа HL5 «Насос работает».

Когда уровень воды в цистерне достигает верхнего предела, замкнутый контакт поплавкового реле SL1 размыкается, обесточивая катушку контактора К3, которая обесточивает катушку магнитных пускателей КМ1, КМ2 и реле К5. озонаторный агрегат, насос забортной воды и вентилятор отключается.

В случае пробоя диэлектрика одной из трубок, ток нагрузки в цепи питания высоковольтных трансформаторов увеличивается и максимальная защита автомата QF3 срабатывает и отключает цепь питания озонаторов.

Реле сигнализации К4 обеспечивается и замыкает цепь звонка Н и сигнально закрытым контактом.

Для устранения неисправности необходимо выключать выключатели автоматические на щиту питания и щиту управления, а затем заменить вышедший из строя стеклянный диэлектрик.

Работа в ручном режиме. На щите управления переключатель режимов SA1 установить в положение «Ручн. работа». Затем при помощи кнопки SB5 включить вентилятор. Включение насоса забортной воды и озонатора производиться кнопкой SB1. При этом получает питание катушка контактора К3.

Контактор К3 своими открытыми контактами шунтирует кнопку SB1, включает питание первичной обмотки высоковольтного трансформатора TV2 и катушки реле К5, включает питание электромагнитного вентиля YU.

Реле К5 своим открытым контактором шунтирует кнопку пуска магнитного пускателя К1. насос забортной воды начинает работать, при этом загораются сигнальные лампы: HL2 «Озонатор работает»; HL5 «Насос работает». Отключение насоса забортной воды и озонаторного агрегата осуществляется нажатием на кнопку SB1. В этом случае катушка контактора К3 обеспечивается и своими контактами отключает насос, озонаторный агрегат и электромагнитный вентиль.

Схема управления гидрофорной установкой. Гидрофор представляет собой закрытую цистерну заполненную водой и воздухом. В зависимости от степени заполнения гидрофора водой, воздух сжимается до 3 – 3,7 кг/см2. Насос подающий воду в гидрофор включается и выключается автоматически при достижении определенного низкого и высокого уровня воды, посредствам двухпозиционного реле давления, монтированного на гидрофоре.

Воздух в гидрофоре, который образует так называемую воздушную подушку, посылает воду к потребителям с определенным давлением. При уменьшении воды, увеличивается объем воздушной подушки (давление спада). Обыкновенно минимальное давление при котором начинается действовать реле давления (включение насоса) между 2 и 2,8 кг/см2, а максимальное (выключение насоса) между 3 и 3,7 кг/см2 (в зависимости от характера насоса, максимальное давление может быть 5 – 5,7 кг/см2).

Работа в автоматическом режиме. Автоматический выключатель QF1 переводиться во включенное положение. Переключатель режимов работы SA1 ставится в положение «Автомат. работа». При этом если давление в гидрофоре будет равно или меньше заданного нижнего предела контактор КМ1 получит питание произойдет включение электродвигателя насоса. Начинается заполнение гидрофора водой, тем временем давление возрастает. При достижении давления равного верхнего предела (3 – 3,7 кг/см2) размыкающий контакт реле давления SP1 соответствующий верхнему значению давления разомкнется КМ1 произойдет остановка насоса. По мере использования воды давления будет падать до нижнего значения после чего замкнется контакт SP2 и после чего операция повторится.

Ручное управление. При ручном управлении переключатель режимов устанавливается в положение «Ручная работа». Управление работой насоса осуществляется с помощью кнопок SB1 «Пуск», SB2 «Стоп». При необходимости вести постоянное наблюдение за гидрофором. Так как при достижении верхнего предела давления реле давления срабатывает и разорвет цепь питания контактора КМ1 насос останавливается, а при понижении давления повторного включения не произойдет.

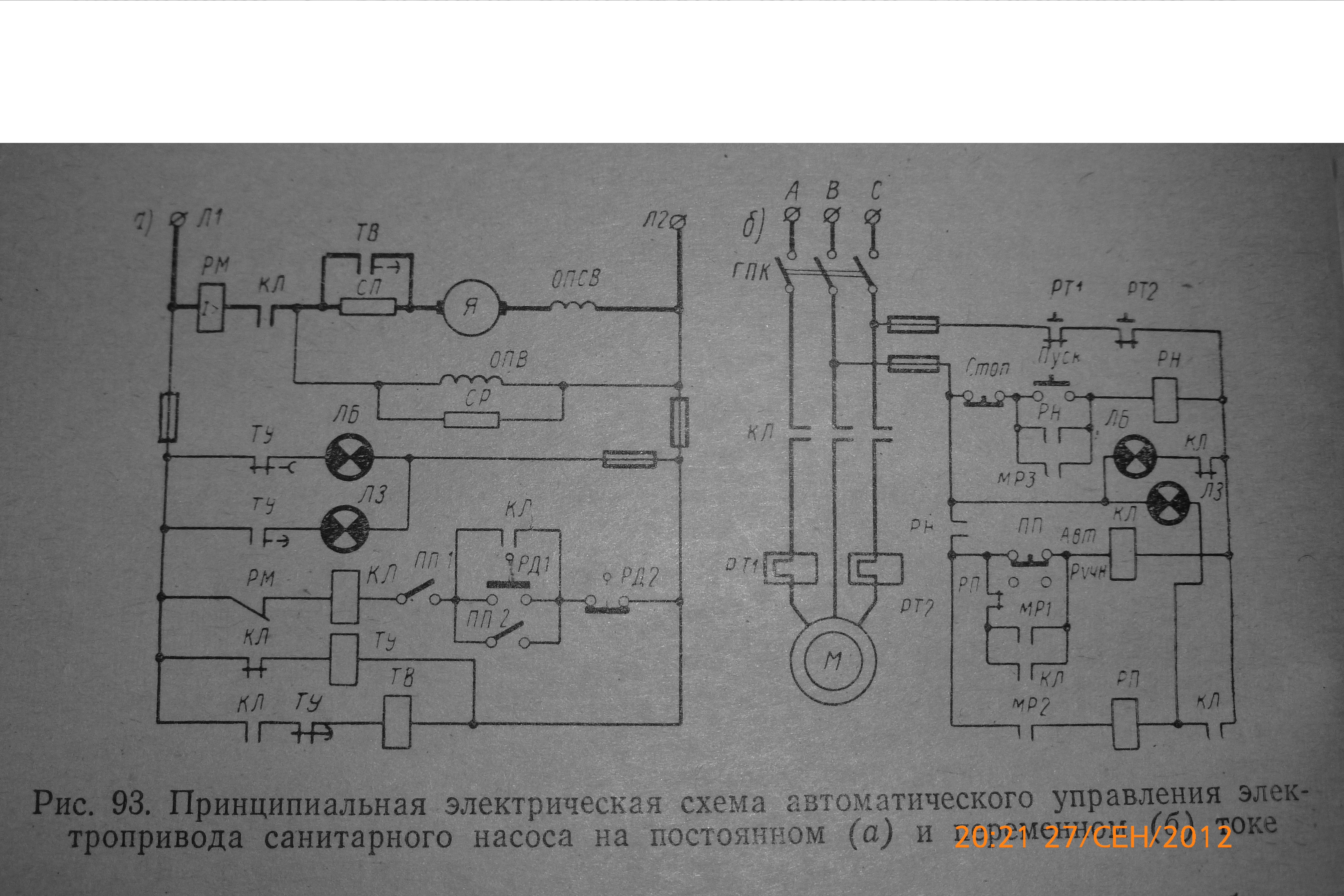

Схема управления по подготовке питьевой воды - гидрофорной установки.
