2.5. Расчет потерь давления в системе привода.
2.5.1. Выбор главной магистрали
Магистрали являются равноправными, ввиду того, что они состоят из одинаковых (по длине и диаметру) трубопроводов и применяемого оборудования.
В
качестве главной магистрали примем
магистраль со сбросом жидкости через
регулятор потока, т.к. он обладает более
высоким сопротивлением в сравнении с
распределителем.
VШ
F ГЦ1 F
ГЗ
ОК ДП
Р
Д
М
Ф
РП
Н
ПК

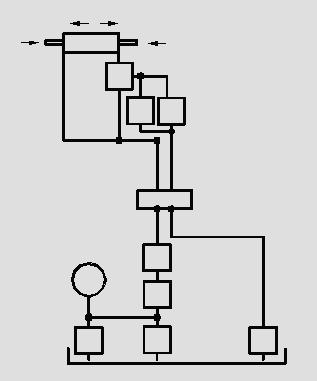

Главная магистраль
2.5.2. Расчет диаметров трубопроводов
Исходя
из расхода жидкости
протекающего
по трубопроводу, и рекомендуемых значений
скоростей течения масла в магистралях
(прил.4)
вычисляем расчетные диаметры напорного
,
сливного
трубопроводов.
Для
сливного трубопровода:
Для
напорного трубопровода:
Диаметр сливного трубопровода:
Принимаем
по приложению 17
.
Диаметр напорного трубопровода:
Принимаем
.
Вычисляем действующие скорости движения рабочей жидкости в напорном и сливном трубопроводах:
2.5.3. Определение потерь давления в трубопроводах.

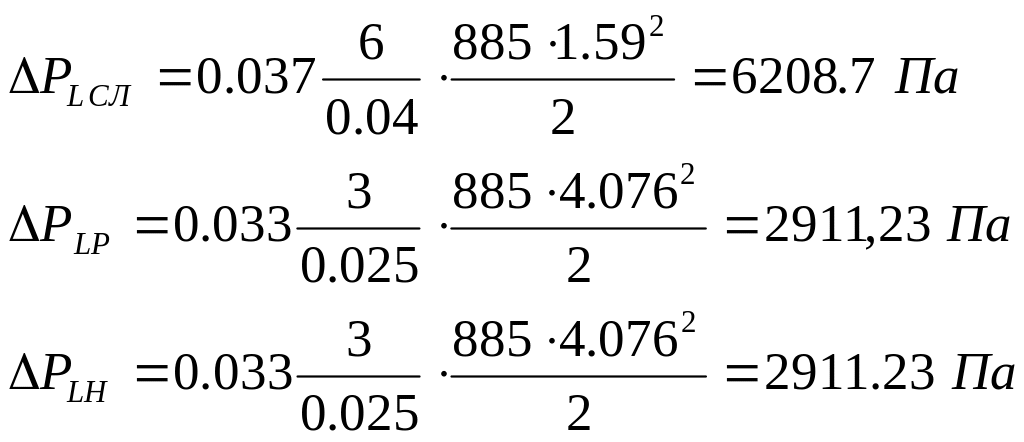

Потери давления в напорном PLн , сливном PLсл и реверсивном PLр трубопроводах определяются по формуле
,
где i , Li – коэффициенты трения и длины соответствующих трубопроводов;
- плотность жидкости.
Коэффициент трения:
при турбулентном (Re 2320)
где Re – число Рейнольдса, рассчитываемое по формуле
–
коэффициент
кинетической вязкости жидкости.
2.5.4. Расчет потерь давления в главной магистрали
Потери давления в главной магистрали (системе) Pc складываются из потерь давления в аппаратуре Pа (местных сопротивлениях) и в трубопроводах PL (потерь на трение по длине):
Pc = PL + Pа .
Потери давления в трубопроводах магистрали
PL = PLн +PLр +PLсл = 2911,23 + 2911,23 + 6208,7 = 0.01 МПа ,
где PLн , PLсл – потери давления в напорном, сливном и реверсивном трубопроводе, замыкающем напорный и сливной трубопроводы на гидроцилиндр.
Для главной магистрали
Pа = PФ+ PД + PГ.З.+ PДП + 2PР + PРП =
= 0.57 + 0.11 + 0.06 + 0.09 + 0.22 + 0.5 = 1.55 МПа.
PС = 0.01 + 1.55 = 1.56 МПа.
Давление в системе должно удовлетворять условию
PС ≤ (1 – k) PC = (1 – 0.8) .20 = 4.
