Раздел 2 Электрооборудование установок электрической сварки
Классификация электросварочных установок. Характеристика дуги. Дуговая сварка.
Особенности электрооборудования электросварочных трансформаторов и выпрямителей для сварки. Их работа, устройство, характеристики, электрические схемы. Технико-экономические показатели электросварочных установок.
Сварочные преобразователи постоянного тока. Особенности устройства и работы сварочных генераторов. Соединение обмоток генераторов. Характеристики генераторов. Область их применения и особенности эксплуатации.
Принцип контактной сварки, ее разновидности. Точечная сварка. Шовная сварка. Особенности электрооборудования контактной сварки. Электрические схемы сварки. Область применения контактной сварки.
Краткие теоретические сведения:
Изучать этот раздел лучше всего по книге Шеховцова В. П. «Электрическое и электромеханическое электрооборудование» - стр. 58 – 91. Для более глубокого усвоения материала и для ответов на теоретические вопросы домашней контрольной работы рекомендуется познакомиться с книгой «Оборудование для дуговой сварки: Справочное пособие» под редакцией В. В. Смирнова.

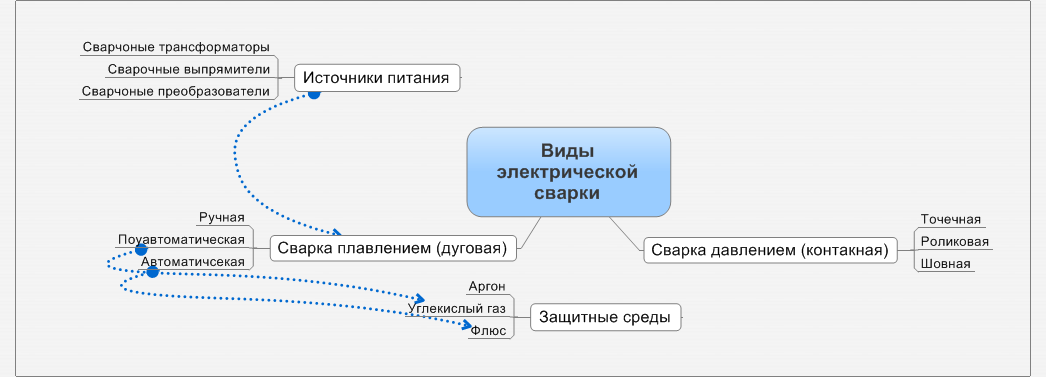

Рис. Виды электрической сварки
Сваркой называется процесс неразъемного соединения детали путем сближения свариваемых поверхностей на расстояние действия межатомных сил. Сварку делят на сварку плавлением (дуговую) и сварку давлением (контактную).
Классификация разновидностей дуговой сварки приведена в книге на рис. 1.2-23. – стр. 59. Основные виды контактной сварки на стр. 62.
Различают общепромышленные и специализированные источники питания. Общепромышленные применяются при сварке плавящимся электродом. Сварка осуществляется вручную, автоматически под слоем флюса, полуавтоматически в струе газа. В остальных случаях применяются специализированные источники. По роду тока различают источники постоянного и переменного тока. По количеству сварочных постов, обслуживаемых одним источником различают однопостовые и многопостовые источники.
Наиболее распространенные источники сварочного тока: сварочные трансформаторы, сварочные выпрямители и сварочные преобразователи.
Электрооборудование дуговой сварки подробно рассмотрено в книге Шеховцова В. П. на стр. 69 – 85, электрооборудование контактной сварки на стр. 85 – 91.
Вопросы для самоконтроля:
Назовите рациональные области применения в сварочных установках источников питания переменного и постоянного тока. В каких случаях при сварке постоянным током используют дугу прямой и обратной полярности?
Назовите основные требования к источникам питания сварочной дуги. Какими факторами они вызваны? Каким образом эти требования обеспечиваются в реальных сварочных установках?
Дайте характеристику (преимущества, недостатки, рациональные области применения) основных типов сварочных трансформаторов.
Дайте характеристику (преимущества, недостатки, рациональные области применения) основных типов сварочных выпрямителей?
Каким образом осуществляется процесс электроконтактной сварки? Какие виды электроконтактной сварки существуют и чем они различаются? Какое электрооборудование используется в установках электроконтактной сварки?
