27.Технология засыпки траншей и уплотнение грунта в траншеях. Выбор машин.
Засыпка траншей.
Задача: исключить просадки грунта после засыпки.
Исключение просадки грунта, когда Куплотнения ≥ 0,98 - 1,0
Технические зоны Ку ≥0,95
Требование Кк грунтам для засыпки:
1)Грунт должен быть непучинистым, непылеватым.
2)Грунт должен быть оптимальной влажности.
3)Грунт должен быть незамороженным.
Технология засыпки 3 стадии:
lст.
1)Засыпка пазух песчаным грунтом, кроме засыпки стыков.
2)Уплотнение грунта в пазухах (пневмотрамбовки)

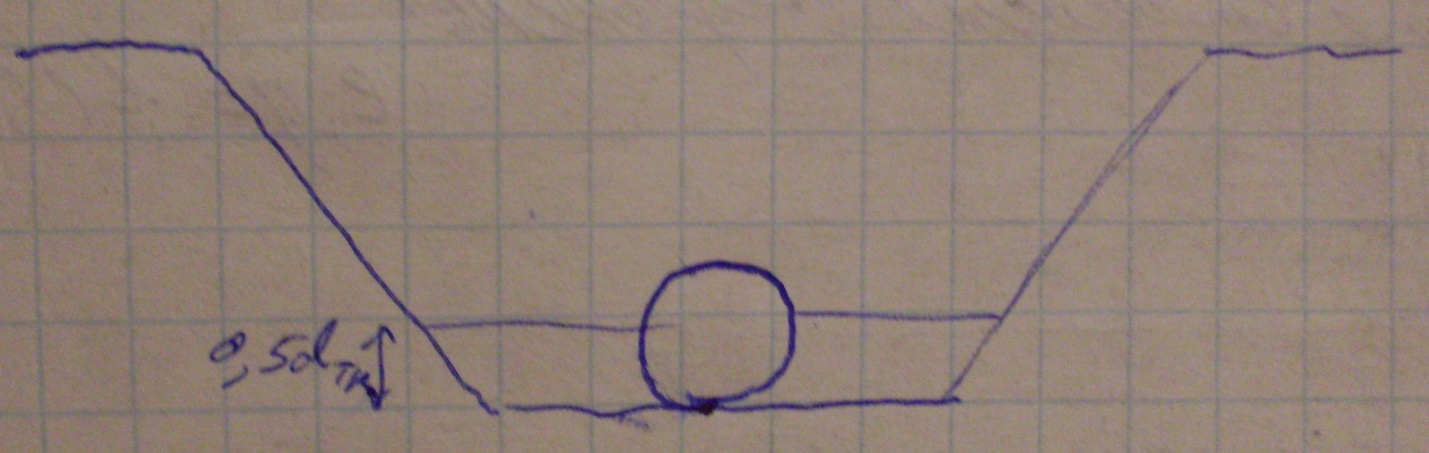

llст. Засыпка траншеи местным грунтом на 0,5м выше трубы и послойное уплотнение.
lllст. Послойная засыпка траншеи полностью с уплотнением грунта катком.
Технологические схемы засыпки траншей

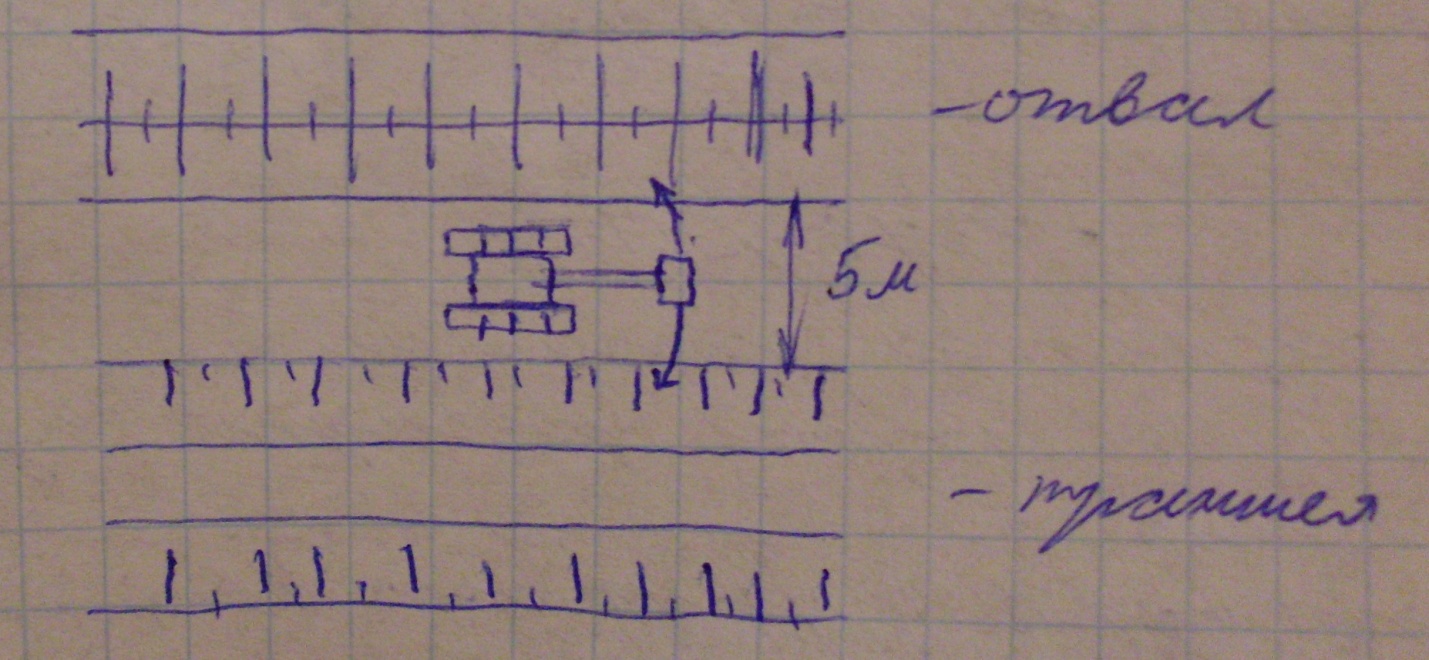

С составлением прохода для экскаватора между бровкой траншеи и отвала.

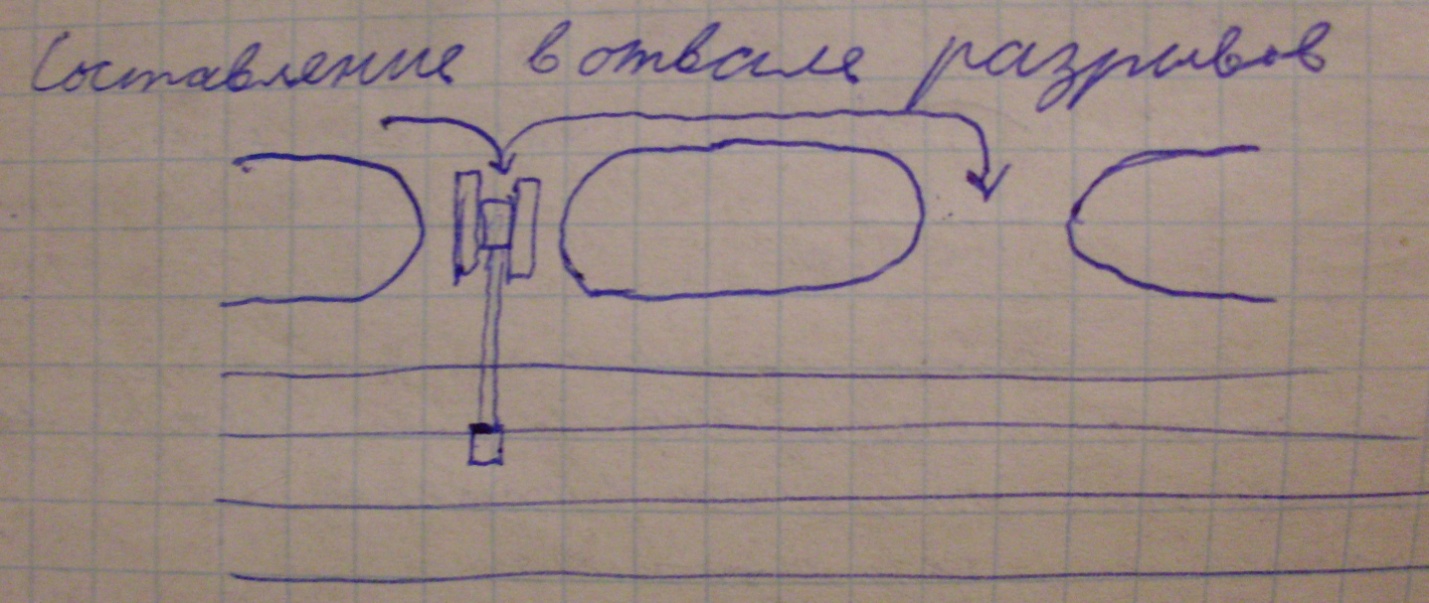

Составление в отвале разрывов.

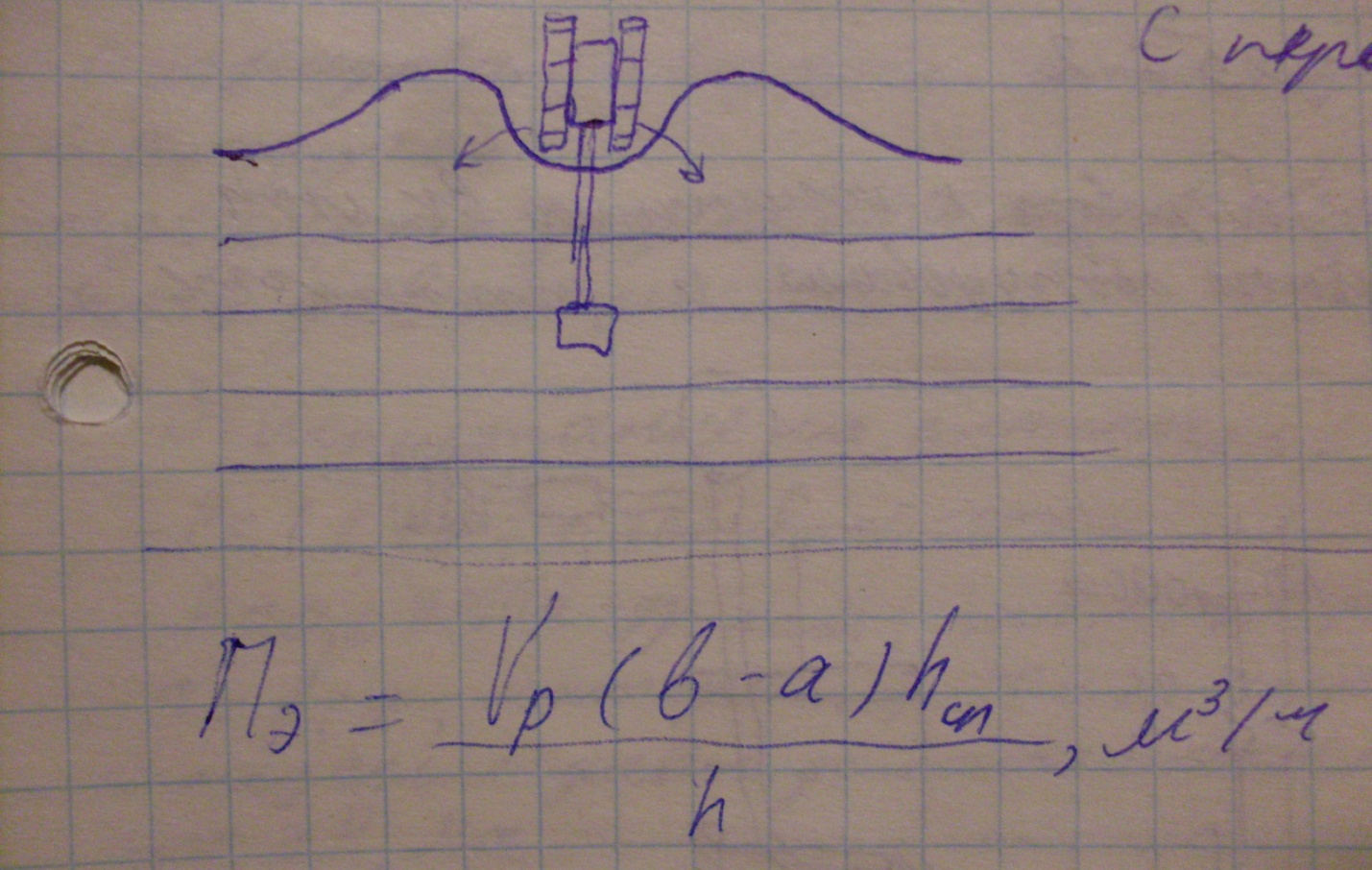

С перекидкой грунта.
При засыпке траншеи с креплениями, крепления разбираются снизу вверх. Шпунты и сваи выдергиваются после завершения засыпки. Конструкции подвесок пересекающихся коммуникаций по согласованию с организацией можно оставлять в теле засыпки.

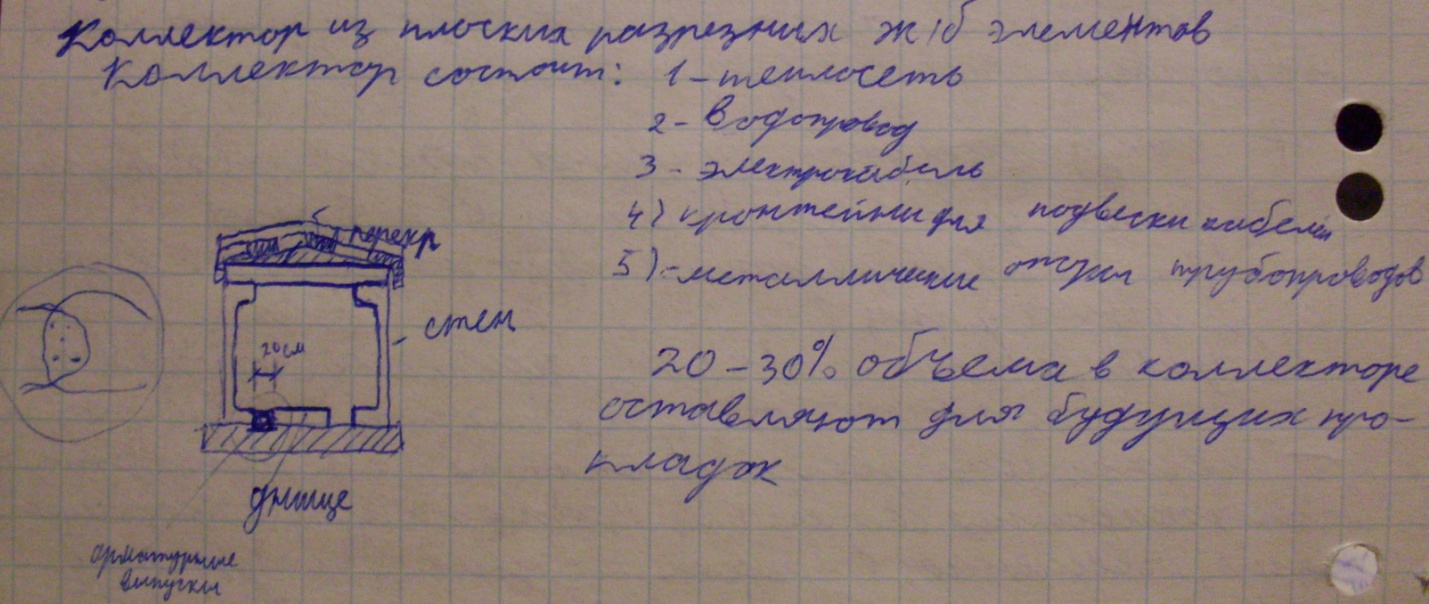

28. Технология строительства коллекторов из плитных сборных железобетонных элементов.
1)Земляные работы; разработка траншеи
2)Планировка на траншее
3)Уплотнение дна траншеи
4)Устройство основания из песка и бетона
5)Транспортировка и складывание элементов коллектора
ПОСЛЕ УСТРОЙСТВА БЕТОННОГО ОСНОВАНИЯ ТЕХНОЛОГИЧЕСКИЙ ПЕРЕРЫВ 3 СУТОК
6)Устройство выравнивающего слоя из цементного раствора перед монтажом
7)Монтаж днищ и стеновых блоков
8)Заделка стыковых соединений
9)Монтаж коммуникаций внутри коллектора
10)Монтаж плит перекрытия или монтаж верхнего лотка
11)Монтаж надземных элементов
12)Герметизация стыков цементным раствором
13)гидроизоляция коллекторов
14)Внутренние отделочные работы
15)Испытание сетей
16)Обратная засыпка и уплотнения грунта послойно
17)Вывоз лишнего грунта
"+"
-небольшая масса
-удобство монтажа сетей внутри
"-"
-много швов, стыков
-большой расход материалов

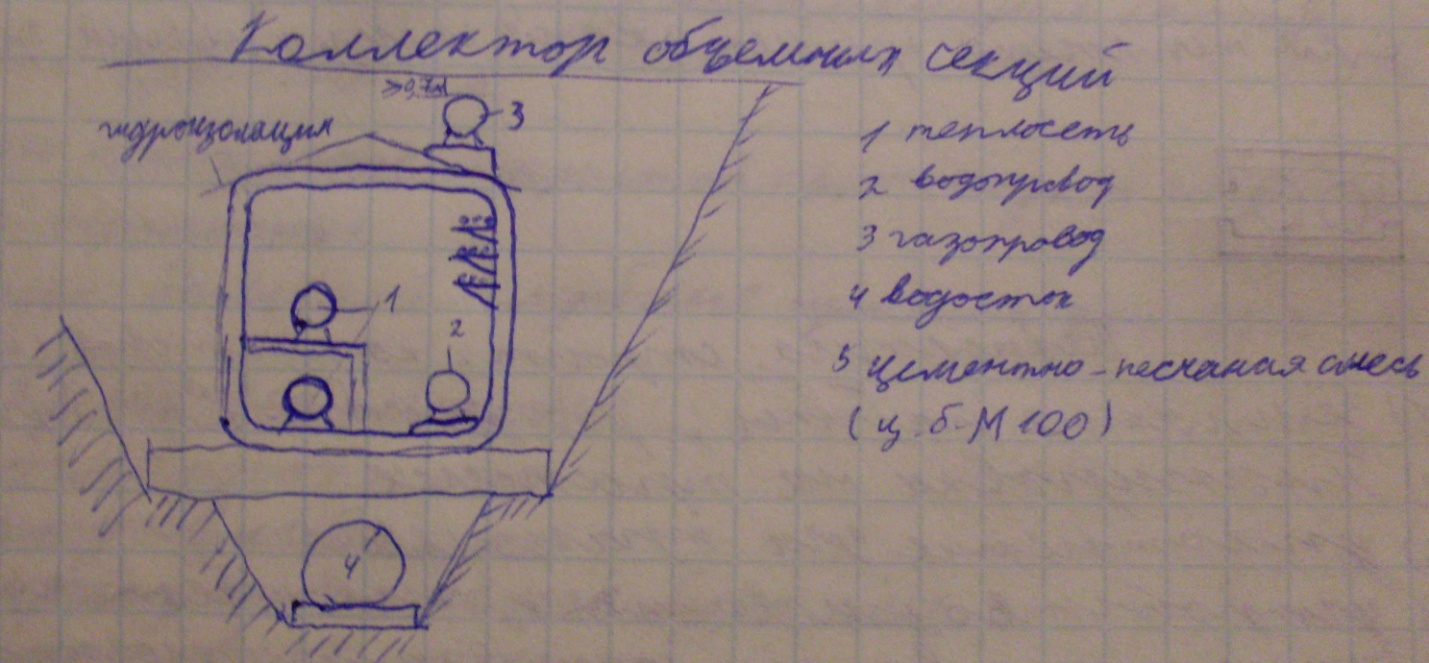

29. Технология строительства коллекторов из объемных железобетонных секций.
1)Земляные работы; разработка траншеи
2)Планировка на траншее
3)Уплотнение дна траншеи
4)Устройство основания из песка и бетона
5)Транспортировка и складывание элементов коллектора
ПОСЛЕ УСТРОЙСТВА БЕТОННОГО ОСНОВАНИЯ ТЕХНОЛОГИЧЕСКИЙ ПЕРЕРЫВ 3 СУТОК
6)Устройство выравнивающего слоя из цементного раствора перед монтажом
7)Монтаж объемных блоков
8)Заделка стыковых соединений
9)Монтаж коммуникаций внутри коллектора
10)Монтаж плит перекрытия или монтаж верхнего лотка
11)Монтаж надземных элементов
12)Герметизация стыков цементным раствором
13)гидроизоляция коллекторов
14)Внутренние отделочные работы
15)Испытание сетей
16)Обратная засыпка и уплотнения грунта послойно
17)Вывоз лишнего грунта
"+"
-удобство и скорость монтажа
-меньший расход материалов
"-"
-большая масса блоков
-неудобство монтажа сетей внутри

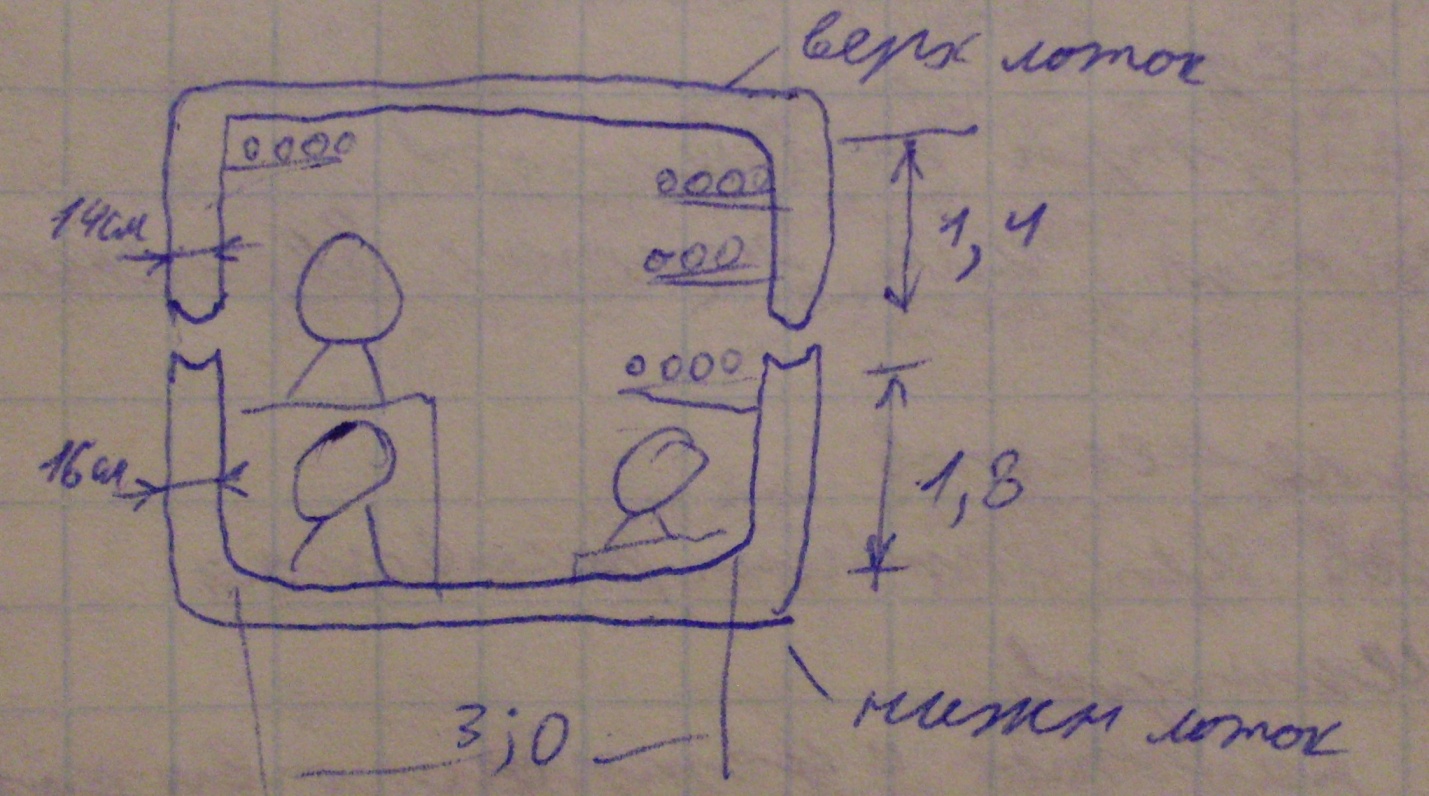

30. Технология строительства коллекторов из лотковых железобетонных элементов.
1)Земляные работы; разработка траншеи
2)Планировка на траншее
3)Уплотнение дна траншеи
4)Устройство основания из песка и бетона
5)Транспортировка и складывание элементов коллектора
ПОСЛЕ УСТРОЙСТВА БЕТОННОГО ОСНОВАНИЯ ТЕХНОЛОГИЧЕСКИЙ ПЕРЕРЫВ 3 СУТОК
6)Устройство выравнивающего слоя из цементного раствора перед монтажом
7)Монтаж нижнего лотка
8)Заделка стыковых соединений
9)Монтаж коммуникаций внутри коллектора
10)Монтаж плит перекрытия или монтаж верхнего лотка
11)Монтаж надземных элементов
12)Герметизация стыков цементным раствором
13)гидроизоляция коллекторов
14)Внутренние отделочные работы
15)Испытание сетей
16)Обратная засыпка и уплотнения грунта послойно
17)Вывоз лишнего грунта
"+"
-средняя масса и габариты
-мало стыков
-удобство монтажа сетей
"-"
-нет явных
36.Технология закрытой прокладки подземных сетей методом щитовой проходки. Применение:
-Для прокладки трубопроводов большого диаметра.
-для прокладки коллекторов
-строительство тоннелей и метро
Технология прокладки подземных сетей методом щитовой проходки:
1.Устройство рабочего котлована для опускания людей, материалов, извлечение грунта.
Монтируются смотровые колодцы и камеры.
2.Монтаж щита
3.Разработка грунта в забое. Погрузка и транспортировка грунта на поверхность.
4.Передвижение щита домкратами.
5.Монтаж и разгрузка блоков.
6.Заделка швов раствором.
7.Нагнетание цементного раствора за обделку.
8.Устройство внутренней обделки и гидроизоляции.
