20. Технология разработки траншей в комбинированных креплениях.

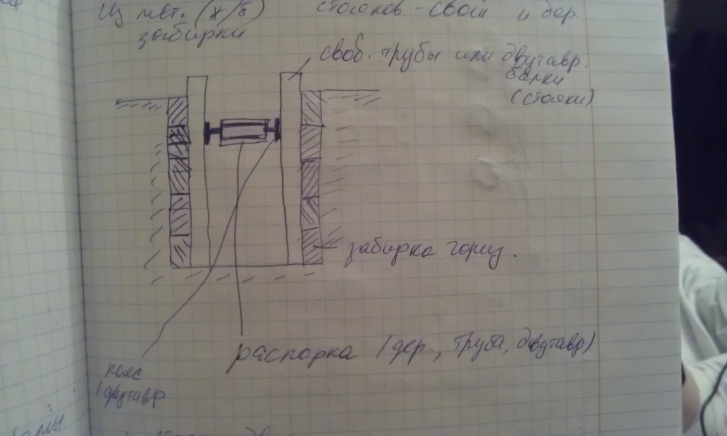

Комбинированные крепления состоят из ж/б (металлических) стояков-свай и деревянной забирки

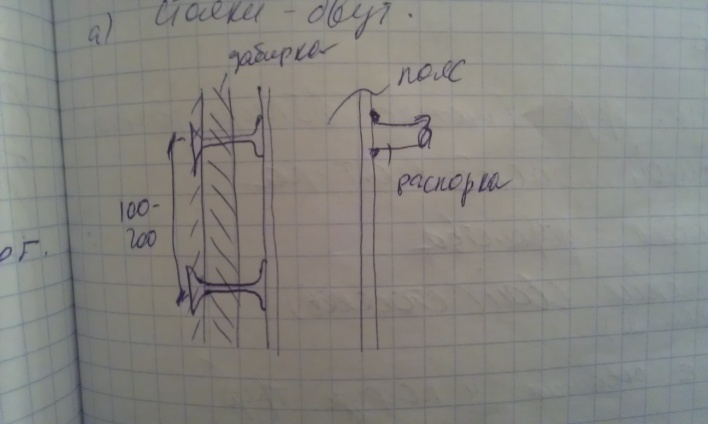

А) стояки-двутавры

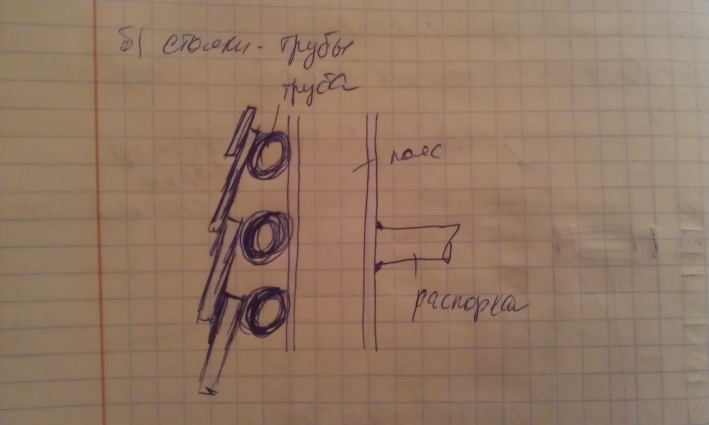

Б) стояки-трубы
Глубина траншеи 10-15 метров. применяются в благоприятных гидравлических условиях(без грунтовых вод), грунты любые.
Плюсы стояков-двутавров – меньший расход материала, Минусы- необходимость забивки
Плюсы стояков-труб – забурение труб(можно вблизи зданий), Минусы-большой расход материала
Технология устройства : 1)Погружение свай(стояков)(забивка двутавров), 2) Бурение скважин и погружение труб, 3)Разработка траншеи послойно по 1.5 метра
Первый ярус-экскаватором с обратной лопатой, следующий-экскаватором с грейферным ковшом
22.Технология монтажа подземных коммуникаций.
Перед монтажом проверяют соотвествие проекту параметров траншей, отметки основания, геометрических размеров и качество креплений, а так же качество труб и повреждение труб, качество гидроизоляции.
Правила монтажа:
Монтаж трубопроводов ведут вверх по уклону.
Раструбные трубы укладывают раструбом вверх.

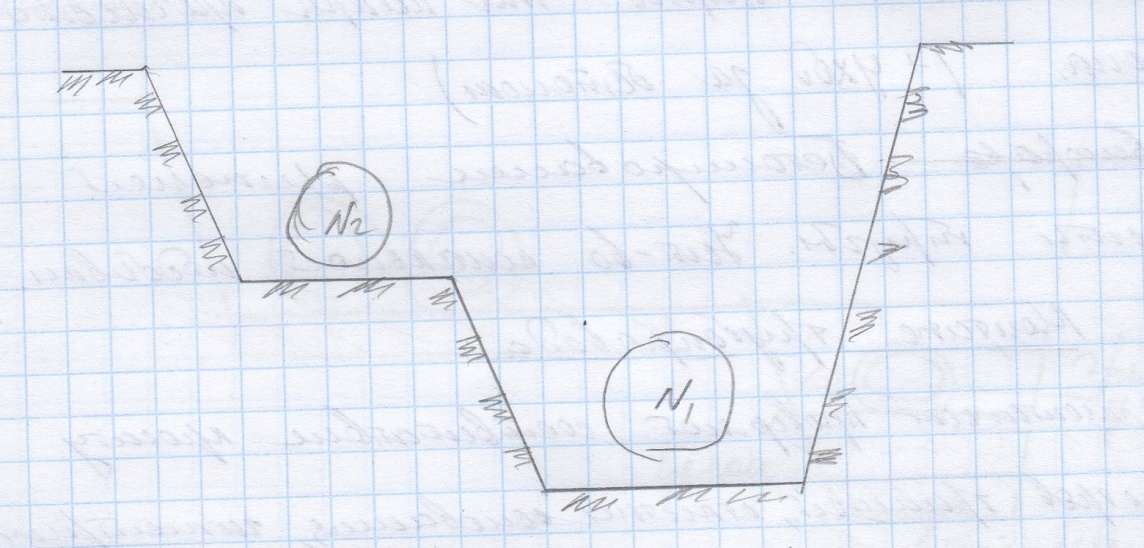

В совмещенных траншеях сначала укладывают трубы более глубокого заложения.
Смотровые колодцы монтируют перед укладкой труб.
В процессе сборки следует проверять: правильность положения каждой трубы в плане и профиле.
Кран для монтажа в совмещенных траншеях лучше устанавливать со стороны наиболее тяжелой трубы.
24. Устройство стыковых соединений раструбных напорных и самотечных труб.
Раструбные соединения применяют для напорных(чугунных, ж/б, пластмассовых) и безнапорных(чугунных, керамических, бетонных и ж/б) труб. Это прочные и плотные соединения.
В напорных трубопроводах раструбные соединения собирают с применением резиновых уплотнителей. Между гладким концом трубы и раструбом необходимо оставлять зазор. Величина зазора зависит от материала и диаметра труб.

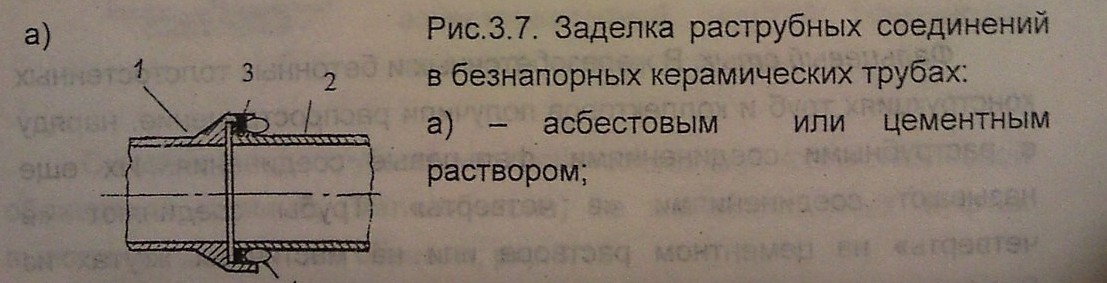

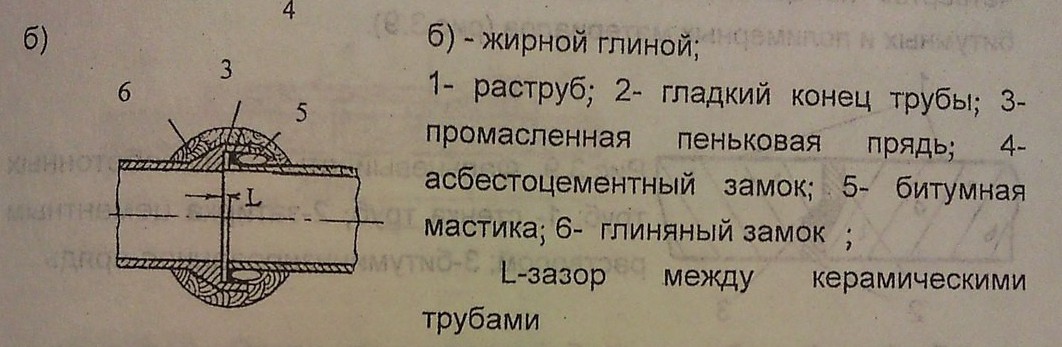

Раструбные соединения для керамических труб могут быть на асфальтовой мастике или мастичных кольцах. При соединении керамических раструбных труб стык уплотняют битуминизированной прядью и устраивают замок из глины, асбестоцементной смеси, цементного раствора или асфальтовой мастики. Глину применяют жирную, вязкую, размокшую в воде.

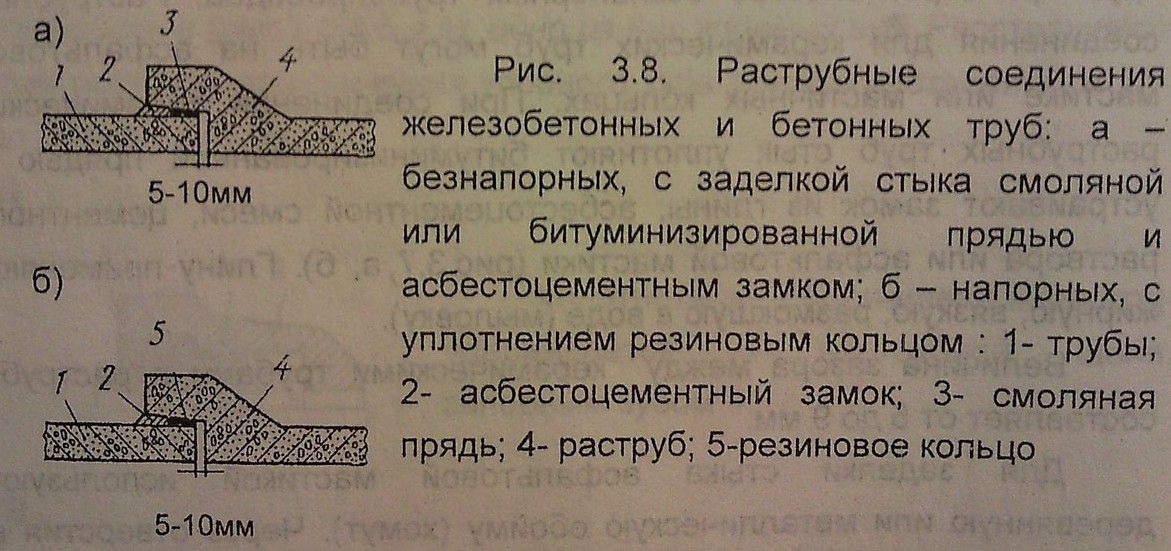

Раструбные соединения ж/б и бетонных труб заделывают с применением уплотнителей в виде смоляной пряди или на резиновых кольцах заделывают цементным или асбестоцементным раствором, или мастичными герметиками.
25.Устройство фальцевых стыковых соединений трубопроводов и коллекторов.

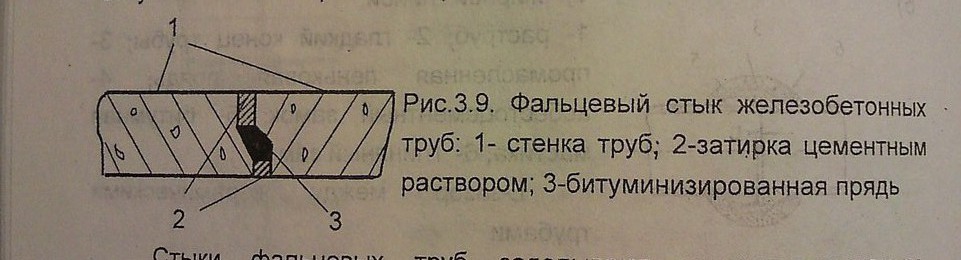

Фальцевый стык ещё называют соединениями «в четверть». Трубы соединяют «в четверть» на цементном растворе или на мастичных жгутах из битумных и полимерных материалов(рис.3.9)
Стыки фальцевых труб заделывают цементно-песчаным раствором, асфальтовой мастикой, битумно-резиновыми прокладками. Фальцевые стыки труб диаметром более 1000 мм заделывают пеньковой прядью, затирают цементным раствором и усиливают армированием.
26. Устройство муфтовых стыковых соединений.

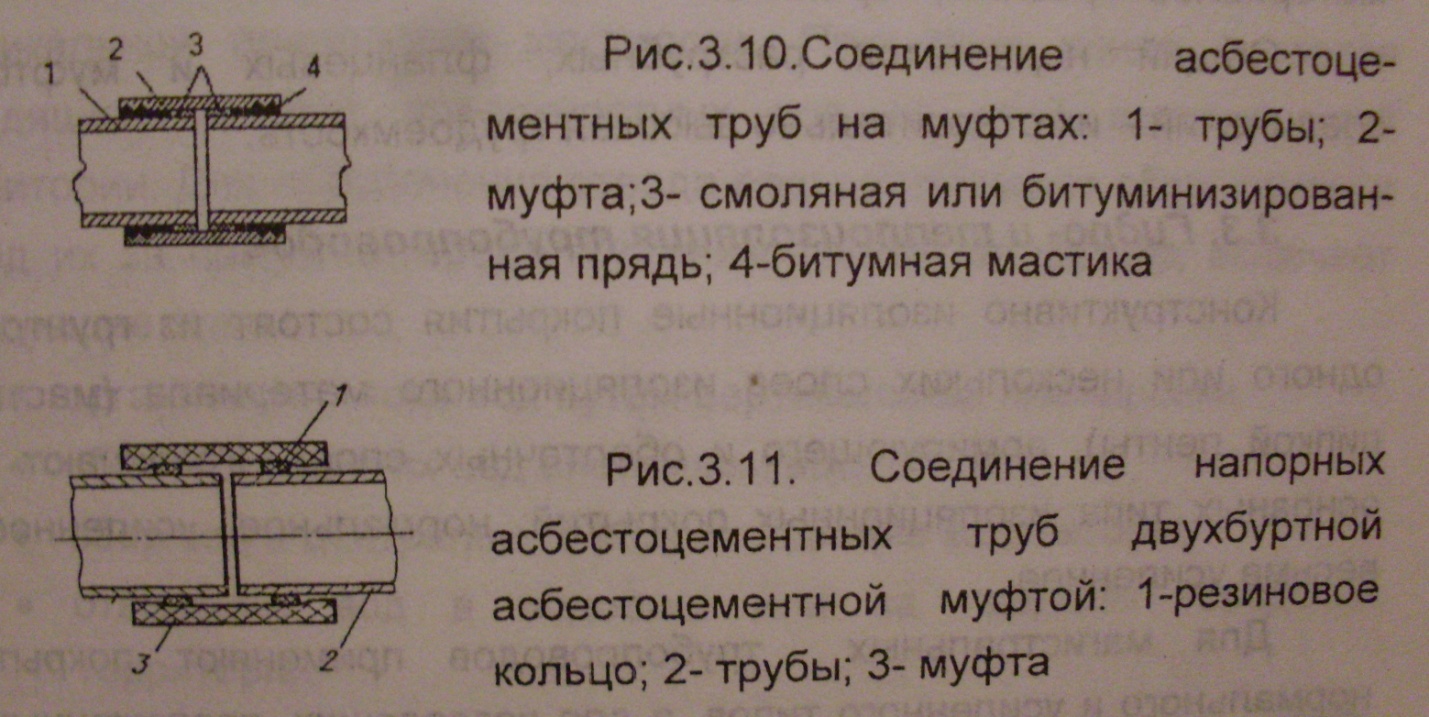

На муфтах соединяют асбестоцементные, стальные, чугунные, алюминиевые, железобетонные и пластмассовые трубы. Муфты бывают на треугольной и метрической резьбе для устройства резьбовых соединений, а также гладко точеные и с внутренними двумя буртиками для надвижных стыков. На муфтах соединяют напорные и безнапорные трубопроводы. При монтаже безнапорных трубопроводов применяют промасленную льняную прядь, а в напорных - резиновые кольца (рис.3.10, 3.11)

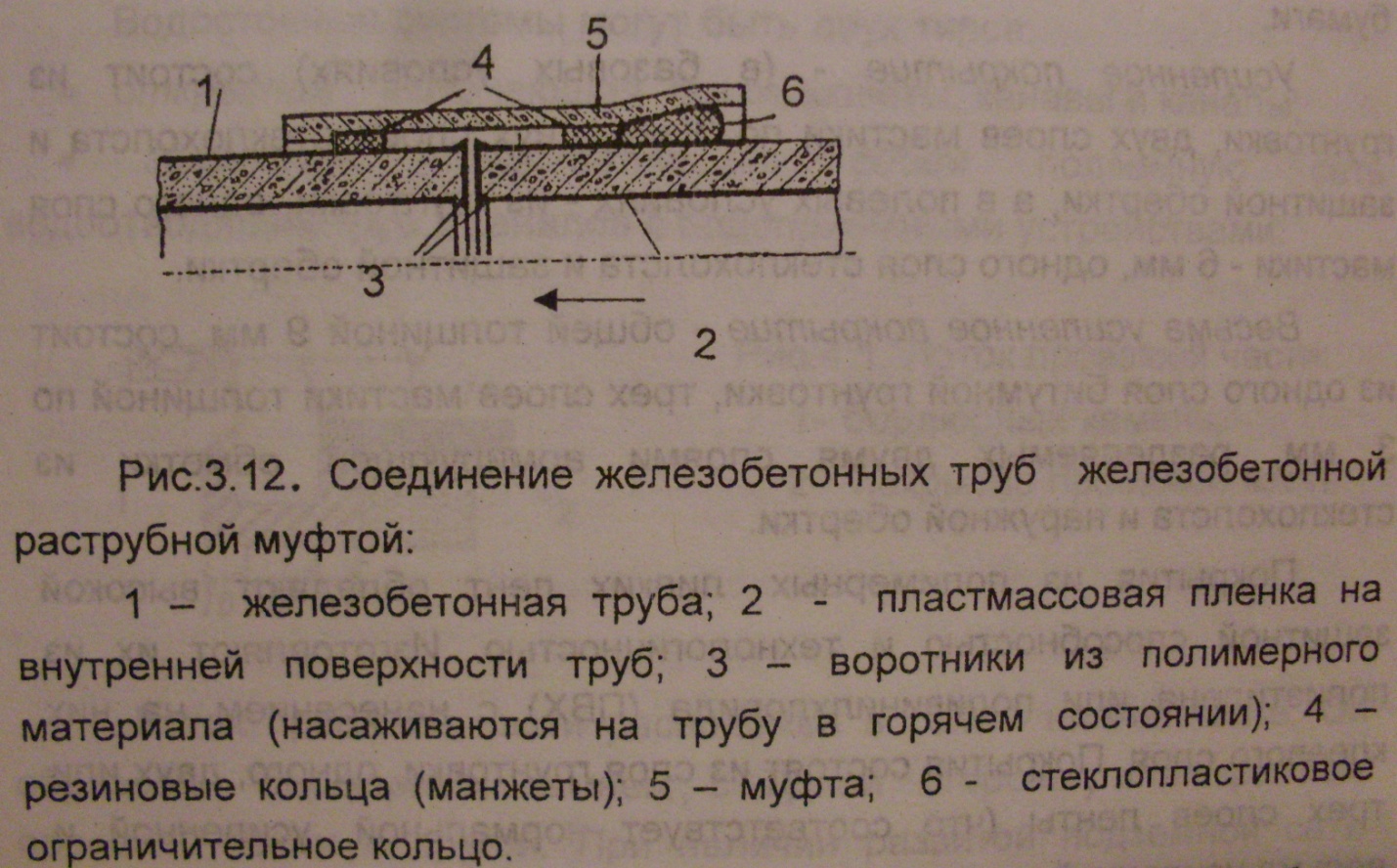

Соединение раструбных железобетонных труб с пластмассовой облицовкой (полимер железобетона) на железобетонных муфтах выполняют следующим образом, рис.3.12
