Введение
Для преобразования входного вращательного движения в выходное вращательное зачастую используют устройства задания углов.
Основное их назначение заключается в отображении и преобразовании вращающего момента в угловую меру. Они способны изменять скорость звеньев, которые передают движение.
В качестве передачи моментов в механизмах используются дифференциальные, планетарные, червячные и передачи.
Анализ существующих конструкций
В ходе выполнения курсового проекта были рассмотрены существующие конструкции заданному условию, конструкция и принцип действия описаны ниже:
Сельсины
Системы передачи угла осуществляются с помощью специальных индукционных микромашин - сельсинов. Сельсинами (от английского слова "selfsinchroniring") называются электрические микромашины переменного тока, обладающие свойством самосинхронизации.
Сельсины бывают трехфазные и однофазные. Трехфазные сельсины конструктивно ничем не отличаются от асинхронных двигателей с фазным ротором. Однако они не получили большого распространения главным образом из-за неравенства синхронизирующих моментов при повороте ротора по полю и против поля.
Однофазные сельсины конструктивно похожи на синхронные машины малой мощности, обмотка возбуждения которых питаются переменным током.

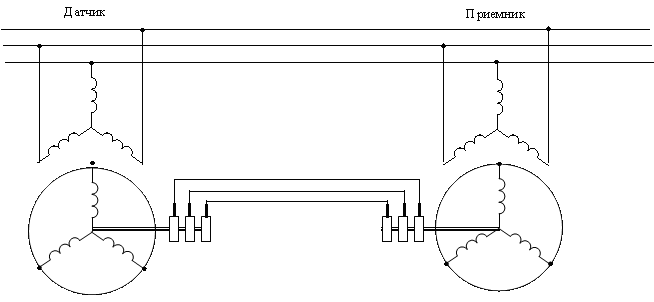

Простейший сельсин состоит из статора с трёхфазной обмоткой (схема включения — треугольник или звезда) и ротора с однофазной обмоткой. Два таких устройства электрически соединяются друг с другом одноимёнными выводами — статор со статором и ротор с ротором. На роторы подаётся одинаковое переменное напряжение. При таких условиях вращение ротора одного сельсина вызывает поворот ротора другого сельсина.

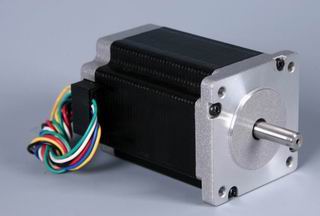

Шаговый двигатель
Ша́говый электродви́гатель — это синхронный бесщёточный электродвигатель с несколькими обмотками, в котором ток подаваемый в одну из обмоток статора вызывает фиксацию ротора. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги)
В машиностроении наибольшее распространение получили высокомоментные двухфазные гибридные шаговые электродвигатели с угловым перемещением 1,8°/шаг (200 шагов/оборот) или 0,9°/шаг (400 шаг/об). Точность выставления шага определяется качеством механической обработки ротора и статора электродвигателя. Производители современных шаговых электродвигателей гарантируют точность выставления шага без нагрузки до 5 % от величины шага.
Шаговые двигатели создают сравнительно высокий момент при низких скоростях вращения. Момент существенно падает при увеличении скорости вращения. Шаговые электродвигатели применяются в приводах машин и механизмов, работающих в старт-стопном режиме, или в приводах непрерывного движения, где управляющее воздействие задаётся последовательностью электрических импульсов.
