5. Нагрузки валов редуктора.

5.1 Силы в зацеплении закрытой червячной передачи.

Окружная сила:

F_l1=2∙T₂∙10³/d₁=2∙70.7∙1000/15=942.66 H

F_l2=2∙T₃∙10³/d₂=2∙682.6∙1000/60=2753.33 H

Радиальная сила:

F_r1=F_r2

F_r2= F_l2∙tgγ=2753.33∙tg21.8=1101.2 H

Осевая сила:

F_О1= F_l2=942.66 H

F_О2= F_l1=2753.33 H

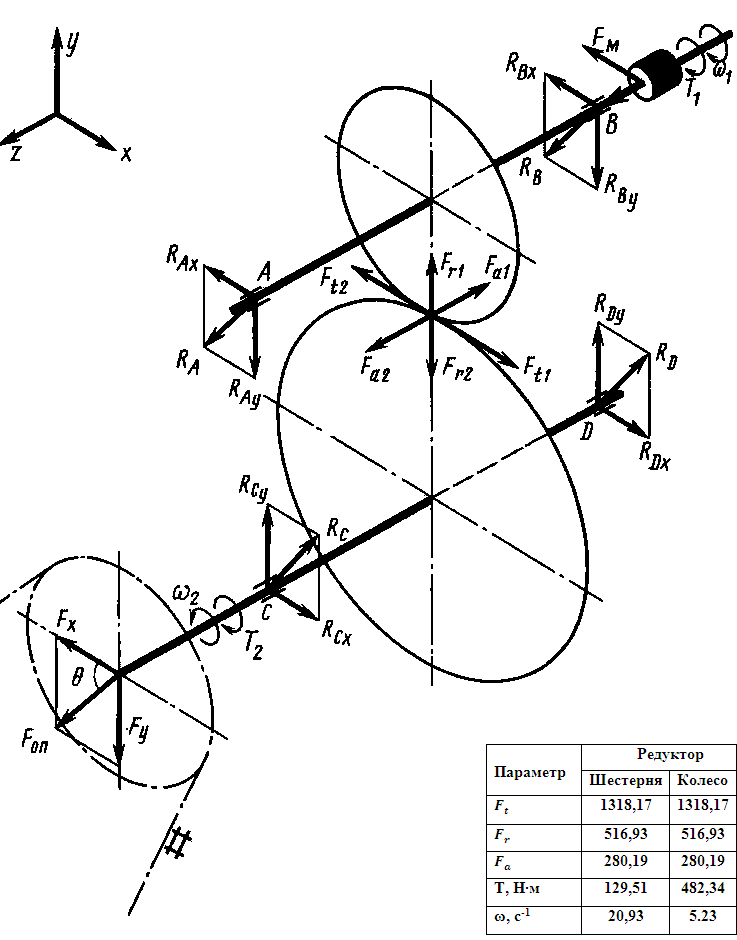

5.3. Силовая схема нагружения валов редуктора
