4.10. Определение количества арматурной сетки для монолита
Расход
арматуры, при
=10,5
равен:
Находим количество сеток, при длине одной 3м:
Тогда масса одной сетки составит:
Рисунок 4.10.1 - Схема расположения арматурной сетки
4.11. Изоляционные работы.

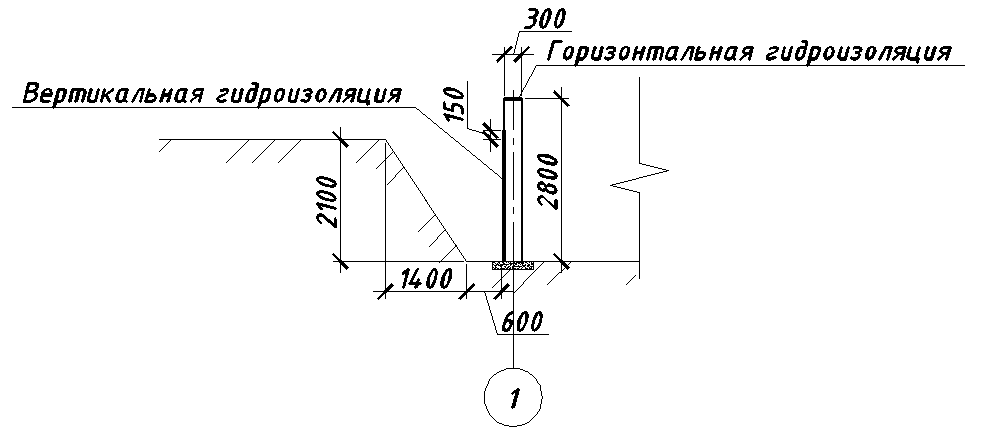

Рисунок 4.11.1 - Схема гидроизоляции фундамента.
Вертикальная гидроизоляция устанавливается с внешней стороны фундамента, на 15 см выше уровня глубины котлована. Выполняется в виде окрасочной в два слоя из горячего битума.
Горизонтальная гидроизоляция укладывается на горизонтальную поверхность фундамента в виде оклеечной в один слой рубероида.
4.12. Выбор монтажного крана по рабочим параметрам.
Так как монтаж плит перекрытия будет производиться монтажным краном, перемещающимся вдоль бровки котлована, то укладку бетонной смеси рационально выполнять также краном. Согласно приложению табл.6 [7], принимаем объем бадьи 0,8 м3.Технические характеристики:
1. Размеры – 2820х1150х900 мм;
2.Масса – 0,37т.
Предварительно согласно табл.14[5] выбираем грузозахватные устройства и
монтажные приспособления.
Таблица 4.12.1: Ведомость захватных и вспомогательных приспособлений.
№п/п |
Наименование, организация, чертеж |
Эскиз |
Грузо-подъем-ность, т |
Параметры |
Назначение |
||
масса qс, т |
Высота hс, м |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
Строп двухветвевой (ГОСТ 19144-73) 2СК-2,5/2000, 2СК-5/2200 |
|
2,5
|
0,01
|
2
|
Подача бетонной смеси в бадьях |
|
2 |
Строп четырёхветвевой(ПИ Промстальконструкция, ГОСТ 25-573-82) |
|
3
|
0,09
|
4,2
|
Погрузочно-разгрузочные работы, установка плит перекрытия длиной до 6 м |
|
3 |
Траверса ( ПИ Промстальконструкция, черт. № 2007-78) |
|
5 |
0,55 |
3,2 |
Монтаж плит перекрытия длиной 9 м |
|
4 |
Приставная лестница с площадкой (ПК Главстальконструкция, черт. № 220) |
|
- |
0,056 |
3 |
Обеспечение рабочего места на высоте при укладке плит перекрытия |
|
7 |
Временное ограждение (ПИ Промстальконструкция, черт. № 4570Р-2) |
|
- |
- |
- |
То же |
Для поднятия бетона в бадьях будем использовать 2-х ветвевой строп (ПИ Промстальконструкция, чертеж №21059 М-28), грузоподъемность которого – 3т, масса – 0,01т, высота строповки – 2,0м.. Для строповки плит перекрытий длиною 6м по [15] выбираем 4-х ветвевой строп (ПИ Промстальконструкция, чертеж №21059 М-28), грузоподъемность которого – 3т, масса – 0.09т, высота строповки – 4,2м. Для строповки плит перекрытий длиною 9м по [15] выбираем траверсу (ПИ Промстальконструкция, чертеж №2007–78) грузоподъемность которой – 5т, масса – 0,55т, высота строповки – 3,2м.
Подбор крана производим по следующим параметрам:
требуемая грузоподъемность:
где
qэ
– масса элемента, т; при подаче б.с.
qc – масса захватного приспособления, т;
для
плиты перекрытия длиною 6м:
для
плиты перекрытия длиною 9м:
для
бадьи с б.с.:
2) требуемая высота подъема крюка:
где
h – превышение уровня опирания конструкции над уровнем стоянки крана;
hз – высота запаса по [16] – не менее 0,5м;
hэ – монтажная высота элемента, м;
hc – расчетная высота строповки, м;
для
плиты перекрытия длиною 6м:
для
плиты перекрытия длиною 9м:
для
бадьи с б.с.:
3)требуемый вылет стрелы крана:
где а – ширина опорного контура (4м);
b – расстояние от центра тяжести монтируемой конструкции до обращенного к крану края фундамента;
C – минимально допустимое расстояние от крана до бровки котлована (не менее 1.5м);
F – минимально допустимое расстояние от опоры крана до подошвы откоса, по [16], табл.3;
для
плиты перекрытия длиною 6м:
для плиты перекрытия длиною 9м:
для
бадьи с б.с.:

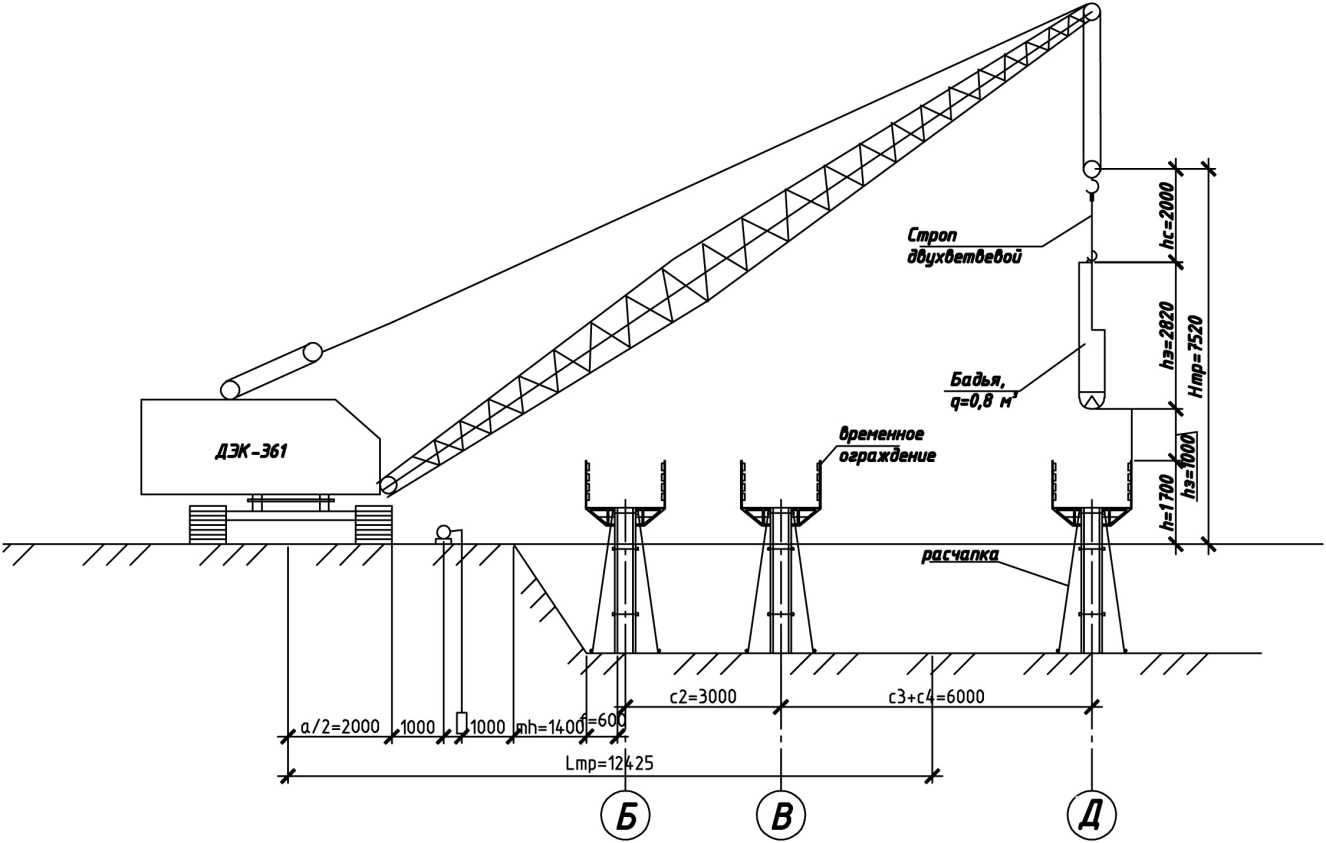

Рисунок 4.12.1 – Схема укладки бетонной смеси
Таблица 4.12.2-Требуемые монтажные характеристики при монтаже конструкций
№ п.п. |
Наименование элемента (груза) |
Масса элемента qЭ, т |
Геометрические размеры, м |
Характеристики монтажных приспособлений |
Требуемые монтажные характеристики кранов |
|||||
ℓ |
b |
h |
qС, т |
hС, м |
QТР, т |
НТР, м |
LТР, м |
|||
1 |
Плита перекрытия ПК 30.15 |
1,425 |
2,98 |
1,49 |
0,22 |
0,09 |
4,2 |
1,515 |
6,12 |
16,13 |
2 |
Плита перекрытия ПК48.15 |
2,25 |
4,78 |
1,49 |
0,22 |
0,09 |
4,2 |
2,34 |
6,12 |
8,6 |
3 |
Плита перекрытия ПК 60.15 |
2,8 |
5,980 |
1,49 |
0,22 |
0,09 |
4,2 |
2,89 |
6,12 |
14,65 |
4 |
Плита перекрытия ПК 90.15 |
4,19 |
8,98 |
1,49 |
0,22 |
0,55 |
3,2 |
4,74 |
5,12 |
14,65 |
Подбираем кран ДЭК-361.
Технические характеристики:
Масса крана 42 т.
Грузоподъемность 36 т
Максимальный грузовой момент 144 т·м
Вылет стрелы 22 м

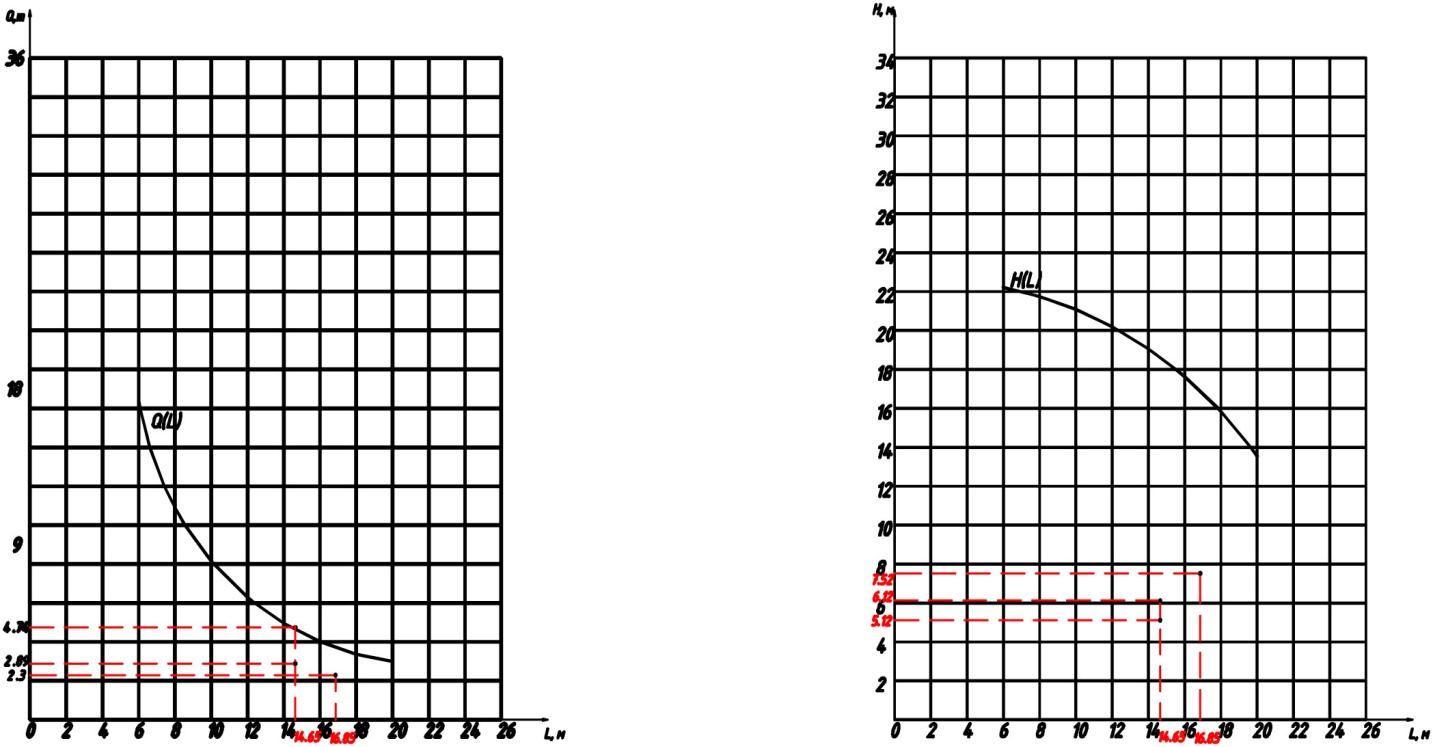

Рисунок 4.12.2 – Рабочие характеристики крана ДЭК-361

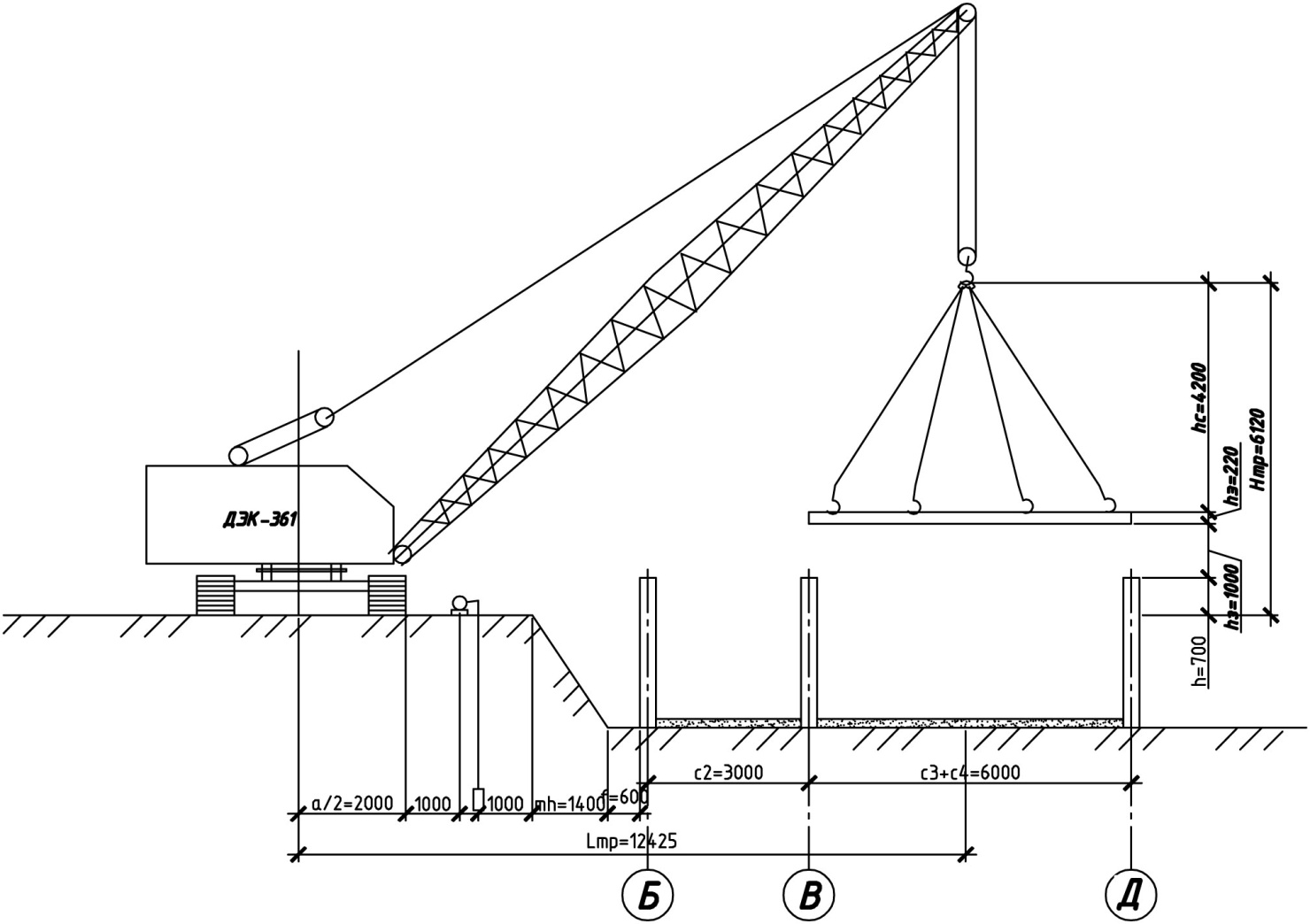

Рисунок 4.12.3 – Схема монтажа плит перекрытия
