4.4. Закон полноты частей системы
Формулировка закона. Необходимым условием принципиальной жизнеспособности технической системы является наличие и минимальная работоспособность основных частей системы [3].
По определению, система – совокупность множества элементов. Элементы системы могут быть объединены в несколько функциональных групп:
Двигатель (Дв) – функциональная группа элементов системы, которая преобразует поступающую от источника энергию в нужную форму (механическую, тепловую, электрическую и т.д.);
2. Трансмиссия (ТР) – функциональная группа элементов системы, которая передает поток энергии к рабочему органу системы;
3. Рабочий орган (РО) – функциональная группа элементов непосредственно выполняющая преобразование изделия;
4. Система управления (СУ) – функциональная группа элементов системы, собирающая необходимую информацию о поведении системы, надсистемы и выполняющая управление на основе полученной информации.
Источник энергии (ИЭ) может быть объединен с двигателем или находиться в надсистеме, т.е. энергия может поступать извне, в том числе и от человека.

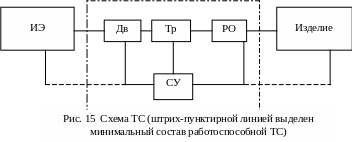

Полная ТС должна включать четыре части: Дв, ТР, РО, СУ (рис. 15).
Минимальный состав работоспособной ТС – состав, при наличии которого ТС может без человека выполнять ГПФ. Если хотя бы одна часть отсутствует, то такая ТС называется неполной. Реально существующие системы в большинстве случаев являются не полными.
Пример. Лук для стрельбы – неполная ТС, так как здесь в наличии имеется лишь РО (стрела), ТР (тетива) и Дв (натянутая тетива и согнутая дуга). Полнота «достраивается» человеком – ИЭ и СУ.
По определению Ю.П.Саламатова [16], технический объект становится ТС, когда к РО пристраиваются трансмиссия и двигатель.
Пример. Лопата – технический объект, так как она имеет штык – РО, черешок – ТР, а функции источника энергии, двигателя и системы управления (ИЭ, Дв, СУ) выполняет человек.
Применение закона. Для работы с ЗРТС всегда необходимо четко представлять все части системы, чтобы можно было с ними сознательно работать. Кроме того, важно знать, является наша система полной или неполной.
Наконец, знание состава РО помогает нам правильно записать ГПФ и, наоборот, знание ГПФ помогает более четко выделить элементы РО.
Таким образом, закон полноты частей системы имеет, в основном, аналитическое значение.
4.5. Закон вытеснения человека из тс
Формулировка закона. В процессе развития ТС происходит поэтапное вытеснение из нее человека, то есть техника постепенно берет на себя функции, ранее выполнявшиеся человеком, приближаясь, тем самым, к полной системе [3].
Вытеснение человека из ТС фактически означает последовательную передачу машинам трудного для человека физического монотонного труда, переход человека к все более интеллектуальным видам деятельности, то есть отражает общее прогрессивное развитие человечества.
В полной ТС можно выделить три функциональных уровня:
Исполнительный (РО, ТР, Дв).
Управления – исполнительные органы СУ.
Информационный – информационная часть СУ (датчики, устройства обработки информации).
Изложим процесс вытеснения человека из ТС.
Развитие начинается с досистемного уровня, когда человек не имел никаких инструментов, а пользовался для обработки изделий только своими руками, зубами, ногтями. Оно идет путем вытеснения с вышеуказанных уровней в следующем порядке:
