3 Способа регулирования:

1. ШИР (широтно импкульсное регулирование) – tи=var, T=const

2. ЧИР (частотно импкульсное регулирование) - tи=const, T=var

3. ВИР (время импкульсное регулирование) - tи=var, T=var

44.Нереверсивный иппт повышающего типа

В схеме с параллельным ключевым элементом возможно получить напряжение на нагрузке больше чем напряжение питания. В исходном состоянии конденсатор С заряжен до напряжения источника питания через дроссель L и вентиль В.

П ри замыкании ключа К на интервале (0 – t₁) через дроссель L от источника питания протекает ток и в магнитном поле запасается энергия. На интервале (t₁ – t₂) ключ К разомкнут и энергия из магнитного поля дросселя L сбрасывается в конденсатор С под действием ЭДС самоиндукции, увеличивая его напряжение. Далее процесс повторяется.

При условии идеальности ключа К и вентиля В, а также считая С → ∞, запишем уравнение электромагнитных процессов на интервале (0 – t₁):

и для интервала (t₁–t₂):

где , – активное сопротивление обмотки дросселя, – внутреннее сопротивление источника питания.

45. Импульсные преобразователи со свободным обменом энергии между нагрузкой и источником питания.

П

i_в2

ри работе преобразователя на двигательную нагрузку может возникнуть необходимость в двухстороннем обмене энергией между источником питания и двигателем (например, при рекуперативном торможении). В этом случае рассматриваемая схема дополняется ключом К₂ и вентилем В₁ (рис.6.4). Ключи К₁ и К₂ в этой схеме открываются в противофазе, а протекание токов на отдельных интервалах поясняется диаграммами рис.6.4.

На участке (t₁ – t₂) энергия из источника питания поступает в двигатель; на участке (t₂ – t₃) энергия, запа­сенная в магнитном поле индуктивности якоря, обеспечивает ток через вентиль В₂, пре­одолевая противо ЭДС E₀ за счет ЭДС самоин­дукции обмотки якоря. На интервале (t₃ – t₄) ток протекает через ключ К₂ за счет Е₀, а на участке (t₄ – t₅) за счет ЭДС самоиндукции об­мотки якоря часть энергии сбрасывается в источник питания.

Как было отмечено выше, характерной осо­бенностью преобразо­ва­теля с последова-тельным ключевым элементом является невозможность получения выходного напряжения больше напряжения источника питания.

В схеме с параллельным ключевым элементом этот недостаток устраняется (рис.6.5). В исходном состоянии конденсатор С заряжен до напряжения источника питания через дроссель L и вентиль В.

П ри замыкании ключа К на интервале (0 – t₁) через дроссель L от источника питания протекает ток и в магнитном поле запасается энергия. На интервале (t₁ – t₂) ключ К разомкнут и энергия из магнитного поля дросселя L сбрасывается в конденсатор С под действием ЭДС самоиндукции, увеличивая его напряжение. Далее процесс повторяется. При условии идеальности ключа К и вентиля В, а также считая С → ∞, запишем уравнение электромагнитных процессов на и нтервале (0 – t₁):

(6.27)

и для интервала (t₁–t₂):

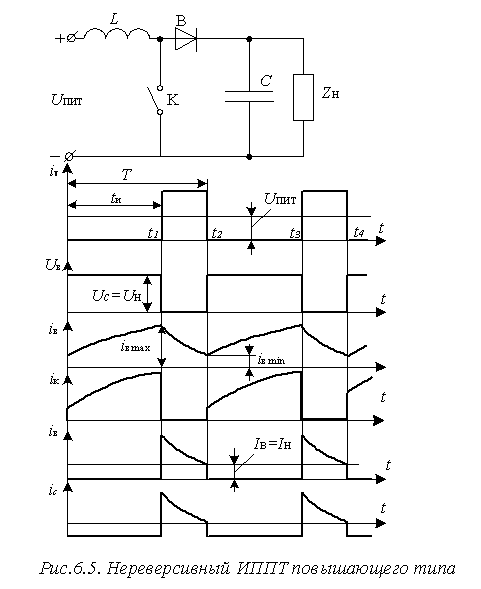

Рис. 6.5.

(6.28)

где ,

– активное сопротивление обмотки дросселя,

– внутреннее сопротивление источника питания.

Р ешая уравнение (6.27; 6.28) относительно токов i₁ и i₂, при условии получаем:

(6.29 (6.30)

Амплитуда пульсаций тока дросселя

. (6.33)

Среднее значение тока нагрузки

. (6.34)

Из рис. 6.5 находим:

, (6.35)

. (6.36)

Исследуя функцию (6.35) на экстремум, находим

. (6.37)

Пренебрегая пульсациями тока нагрузки, т.е. считая, что , находим пульсации выходного напряжения:

. (6.38)

Домножив (6.38) на , получим:

(6.39)

При прочих равных усло­виях величина пульсаций снижается с увели­чением частоты f. Этот параметр ограничен свой­ствами применяемых в этой схеме ключевых и других силовых элемен­тов.
